Senkkopfwinkel: 82°, 90° und die Bohrung

Es sieht wie eine Wahl aus und wird auch so dargestellt

Jeder Katalog für Senkschrauben führt 82° und 90° nebeneinander. Sie stehen da wie zwei Oberflächen oder zwei Kopfgrößen, und genau diese Darstellung legt nahe, den Winkel als Geschmacksfrage zu behandeln.

Meist geht auch nichts schief, weil eine ganze Baugruppe in der Regel aus einer Norm stammt und die Winkel passen, ohne dass jemand darüber nachdenkt. Das Problem zeigt sich erst, wenn die Zeichnung eine Norm nennt und die Schraube aus einer anderen kommt.

Also 90° wählen – nur war es nie Ihre Wahl

Das verbreitete Missverständnis ist, den Winkel als Vorliebe zu behandeln. Er folgt der Norm, die die Zeichnung nennt:

Was ein paar Grad tatsächlich bewirken

Betrachten Sie Kopf und Senkung als zwei koaxiale Kegel. Sobald die Spitzenwinkel abweichen, können sie sich nur noch auf einem Kreis berühren. Auf welchem, hängt davon ab, wessen Kegel steiler ist:

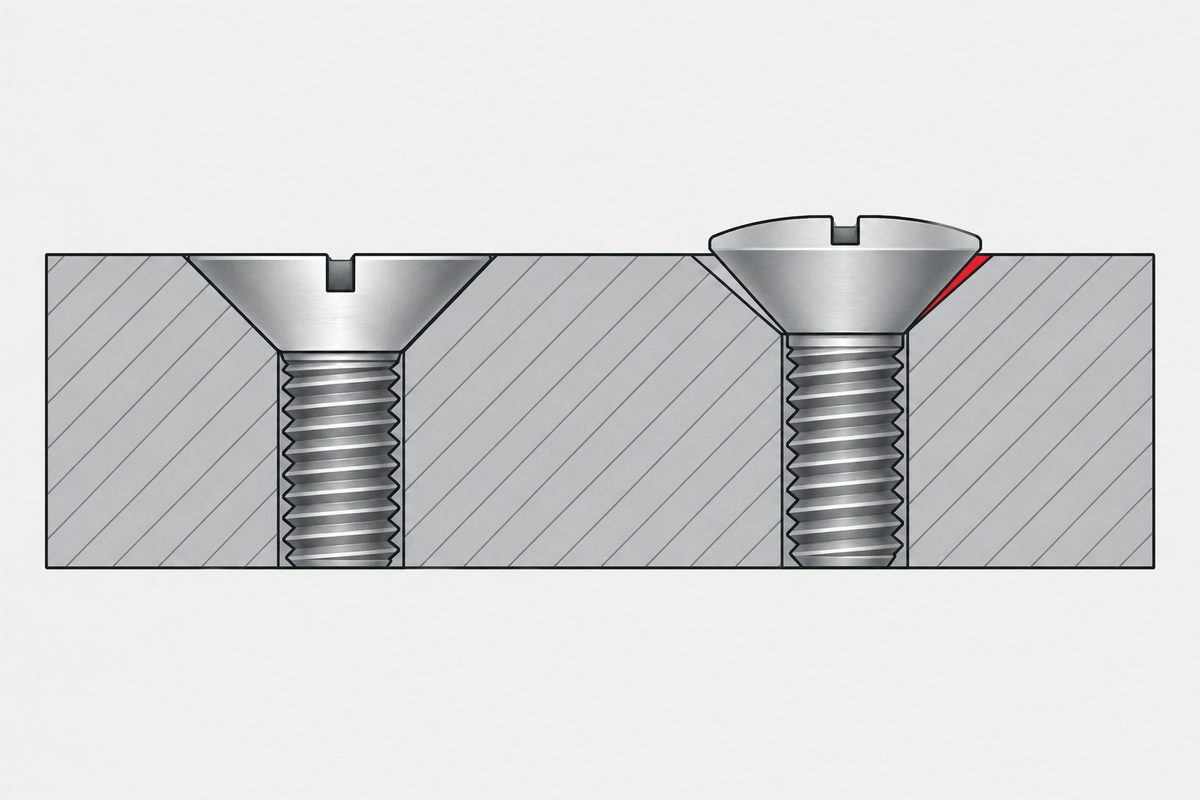

• Schraubenwinkel kleiner als Bohrungswinkel (eine 82°-Schraube in einer 90°-Senkung): Der Kopfkegel ist steiler als die Bohrung, daher liegt der Kontakt am oberen Rand, und der Kopf steht über. Bündig ist nicht erreichbar.
• Schraubenwinkel größer als Bohrungswinkel (eine 90°-Schraube in einer 82°-Senkung): Der Kopfkegel ist flacher, daher wandert der Kontakt zum kleinen Ende am Grund der Senkung und belastet die dünnste Stelle der Bohrung.

Wo auch immer er liegt, die Folgen sind dieselben:

• Flächenkontakt wird zu Linienkontakt. Die örtliche Spannung steigt; dünnes Blech kann sich einwölben, oder der Bohrungsrand wird umgebogen
• Die Kopffläche liegt nicht parallel zur Oberfläche, „bündig“ ist also nur fürs Auge bündig
• Der Reibradius ändert sich und damit der Zusammenhang zwischen Drehmoment und Klemmkraft. Wird die Verbindung drehmomentgesteuert angezogen, wurden diese Parameter an einer korrekten Paarung ermittelt – dasselbe Argument steht im Beitrag zur Toleranzkette, und es hält einer geänderten Paarung nicht stand.

Und es gibt einen zweiten Mechanismus, für den niemand einen Fehler gemacht haben muss. Bohrung und Kopf sind in verschiedenen Dokumenten toleriert, und ihre Bereiche sind nicht aufeinander zentriert:

Deshalb steht der Winkel in jedem zulässigen Angabeformat beider Normensysteme: zwei Angabesysteme. Und geht die Zeichnung an einen taiwanischen Lieferanten, beachten Sie, dass der Kopf auf Chinesisch vier Namen hat und die Normen einen anderen verwenden als der Handel.

Woher 100°, 110° und 120° kommen

Es ist ein geometrischer Kompromiss, keine Erfindung von Varianten durch Anbieter. Ein größerer Spitzenwinkel bringt bei gleicher Kopfhöhe einen größeren Kopfdurchmesser und eine flachere Senkung. Wenn dünnes Blech Auflagefläche behalten muss, während der Kopf flacher wird, ist das die Richtung, in der sich etwas gewinnen lässt.

Im Schaltschrankbau haben wir die Nachfrage tatsächlich in diese Richtung wandern sehen: dünne Paneele, bündig gefordert und ein Kopf, der nicht so klein sein darf, dass er durchgezogen wird. Das ist, was über unseren eigenen Tisch gegangen ist – keine Einteilung aus einer Norm. Hinter 82° und 90° stehen Normen, 100° ist in Luftfahrtreihen verbreitet, und darüber hinaus arbeitet man in der Regel nach Zeichnung.

Flachere und kleinere Köpfe lassen weniger Spielraum

Die andere Hälfte der Nachfrage betrifft den Kopf selbst. Drei Dinge hängen zusammen:

• Die Auflagefläche sinkt. Dieselbe Klemmkraft drückt auf einen kleineren Ring, das Durchziehrisiko in dünnem Blech steigt
• Die Senkung kann das Blech durchbrechen. Ist die Kopfhöhe größer als die Blechdicke, schneidet die Senkung durch und hinterlässt eine Messerkante – die weder die Handhabung übersteht noch eine Auflagefläche bietet
• Die Tiefe der Antriebsaussparung wird knapp. Ein flacherer Kopf kann keinen tiefen Kreuzschlitz oder Innensechskant aufnehmen, der Werkzeugeingriff wird flacher und Herausrutschen wahrscheinlicher

Bündigkeit und Winkel sind zwei Anforderungen, nicht eine

Die meisten Streitfälle um eine Senkung sind in Wahrheit zwei Anforderungen unter einem Namen. Montagevorschriften regeln meist die Einbauhöhe. Bohrungsnormen regeln die Geometrie. Keine schließt die andere ein.

NASA PRC-9007C §3.0 ist das deutlichste Beispiel für die erste Art: Durchmesser und Tiefe der Senkung sind so festzulegen, dass eingebaute Verbindungselemente einen Standardwert für den maximalen Überstand von 0.010 in einhalten, sofern die Zeichnung keine andere Toleranz angibt. Das ist eine Aussage darüber, wo die Kopfoberseite landet – nicht über den Kegel.

Der umgekehrte Fall – Winkel in Toleranz und der Kopf steht trotzdem über – hat viele gewöhnliche Ursachen, und keine davon ist ein Winkelproblem:

• Großer Durchmesser der Senkung zu klein oder axiale Tiefe unzureichend
• Schraubenkopf am größten Istdurchmesser oder Kopfhöhe an der Grenze
• Der Übergangsradius zwischen Kopf und Schaft stößt an den Rand der Vorbohrung – NASA-STD-5020A, Anforderung TFSR 22, verlangt dafür ausdrücklich Freiraum, über eine gefaste Bohrung oder eine Senkscheibe
• Grat, Schichtaufbau, Späne oder Rattermarken
• Senkung und Vorbohrung exzentrisch oder ihre Achsen nicht parallel
• Eine Kantenbrechung oder zweite Fase verschiebt den Bezug am Schnitt mit der Oberfläche
• Blech zu dünn für den geforderten Kegel ohne Messerkante

Darum ist „sitzt nicht bündig“ keine Diagnose. Die nützliche erste Frage ist, ob die Zeichnung eine Höhe oder eine Geometrie verlangt, denn beide werden unterschiedlich geprüft und können unabhängig voneinander versagen. Der Fall des Übergangsradius steht in der Radius unter dem Kopf.

Vier Angaben für die Zeichnung

• Die Kopfnorm und ihr Winkel. ISO 10642 (90°) oder ASME B18.6.3 (82°), nicht nur „Senkkopf“
• Senkwinkel und oberer Durchmesser. Die Bohrung hat eigene Normen – ISO 15065 und DIN 74, die Kopfprofile stehen in ISO 7721. Veröffentlichte Maße für Senkbohrungen widersprechen einander öfter als erwartet, es kommt also darauf an, aus welcher Tabelle der Wert stammt
• Annahmekriterium für die Bündigkeit. Wie viel Überstand und wie viel Versenkung, und wie gemessen
• Blechdicke gegenüber Kopfhöhe. Ob eine Messerkante entsteht, lässt sich vorab ausrechnen

Fünf Fragen vor der Bemusterung

• Welchen Winkel hat Ihre Bohrung? Gestanzt, mit Werkzeug gesenkt oder spanend gefertigt – die Abweichungen unterscheiden sich
• Wie wird die Bündigkeit beurteilt? Nach Augenmaß, mit Lehre oder durch Messung des Überstands
• Wie dick ist das Blech, und passt die Kopfhöhe?
• Wurde die Beschichtung berücksichtigt? Eine Schicht auf dem Kegel verschiebt den Sitz des Kopfes (bei kleinen Größen ist das Zugabeproblem schärfer)
• Ist dieser Winkel ein Standardteil oder nach Zeichnung gefertigt? Werkzeug und Lieferzeit sind nicht dieselben

Stellen Sie uns dieselbe Frage

Was wir bestätigen können: Unter M6 liegen Draht, Werkzeugbau, Gewinderollen und Prüfung im eigenen Haus, Umformen, Prüfen und Verpacken laufen in einem Fluss, und das seit 1994.

Quellen

• Countersink — Wikipedia

Die oben genannten Normen, zur Überprüfung nach Nummer aufgeführt:

• ASME B18.6.3　Machine Screws, Tapping Screws, and Metallic Drive Screws (Zoll-Flachsenkkopf, 82°; dieselbe Norm führt auch Köpfe mit 100°)
• NASA PRC-9007C　§3.0 – Durchmesser und Tiefe der Senkung für einen standardmäßigen maximalen Einbauüberstand von 0.010 in festgelegt
• NASA-STD-5020A　Anforderung TFSR 22 – Freiraum für den Übergangsradius zwischen Kopf und Schaft, über eine gefaste Bohrung oder eine Senkscheibe
• ISO 7046 / ISO 10642　metrische Senkschrauben (90°)
• ISO 7721　Senkschrauben – Gestaltung des Kopfes
• ISO 15065 / DIN 74　Senkungen für Senkschrauben

Diese Seite beschreibt die Geometrie und was festzulegen ist. Sie enthält keine Auslegungswerte für ein bestimmtes Produkt. Winkel, Toleranzen und Annahmekriterien richten sich nach den Normen selbst und nach Ihrer Zeichnung.
