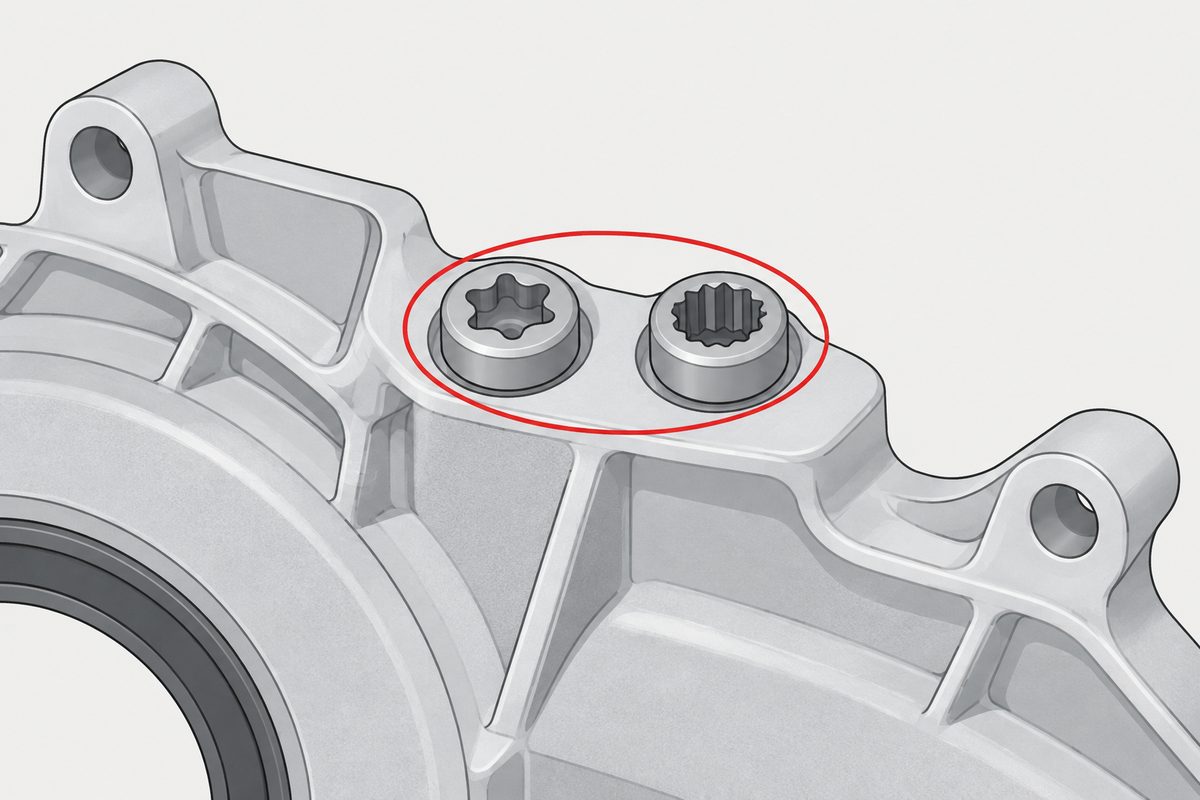

같은 커버에 서로 다른 드라이브 두 개가 나란히 있는 이유

두 가지 답, 그리고 두 번째가 흥미로운 이유

가장 많이 추천받은 답은 정직한 답이며 기억해 둘 만합니다. 이유는 많고, 그중 공학적인 것은 별로 없다고 말합니다. 체결 부품의 비용, 같은 공급업체의 다른 부품과의 공용성, 부품을 만드는 지역에서 구할 수 있는 것 등입니다. 그리고 차를 분해해 본 사람이라면 누구나 공감할 문장으로 끝납니다. 분해의 용이성은 고려된다 해도 가장 마지막에 고려되는 것 중 하나라는 것입니다.

두 번째 답이 타이밍 커버를 설명해 줍니다. 어떤 드라이브든 최대 토크를 감당할 수 있는 경우에도 서로 다른 토크 값에는 서로 다른 드라이브를 쓰며, 그 이유는 체결 부품과 전혀 상관이 없습니다.

이것을 불평이 아니라 설계 의도로 읽어 보십시오. 드라이브 홈에 두 번째 일이 주어진 것입니다. 홈은 토크를 전달할 뿐 아니라 공구를 체결부에 맞춰 열쇠처럼 대응시킵니다. 그래서 잘못된 값으로 설정된 체결기는 물리적으로 맞물리지 않습니다. 기하 형상으로 하는 실수 방지이며, 그것이 보호하는 사람은 도면을 읽을 일이 없습니다.

홈이 애초에 메시지를 실을 수 있는 이유

이것은 규격이 쓰인 방식의 비대칭 덕분에만 가능하며, 표 하나에서 그 비대칭이 보입니다. ISO 14579는 M2부터 M20까지의 헥사로뷸러 소켓 헤드 캡 스크루를 다루며, 나사 크기마다 소켓 번호를 하나만 지정합니다.

한 줄, 대안 없음. 한 드라이브 계열 안에서 홈 크기는 자유 변수가 아니며, 나사 크기의 함수입니다. 두 개의 M8 나사에 서로 다른 헥사로뷸러 크기를 넣으면서 규격 안에 머물 수는 없으므로, 홈 크기로 작업자에게 무언가를 알려 줄 수도 없습니다.

계열 사이에서는 아무것도 정해져 있지 않습니다. M8 나사 두 개 중 하나는 45번 헥사로뷸러 홈, 다른 하나는 트리플 스퀘어여도 어떤 규격도 어기지 않고, 같은 나사 크기 표에 들어가며, 같은 강도 등급을 가집니다. 드라이브 계열은 그 나사에서 어떤 규격도 차지하지 않은 유일한 칸이고, 아무도 차지하지 않은 칸은 무언가를 적을 수 있는 칸입니다.

홈 규격이 약속하는 것과 약속하지 않는 것

홈을 키로 쓰기 전에 알아 둘 것이 하나 있습니다. ISO 10664는 나사에 있는 홈의 형상, 기본 치수, 프로파일 곡률, 게이지 검사를 규정하며, ISO는 이 규격이 제조 규격이 아니라 홈 검사용이라고 밝힙니다. 공구에 대해서는 아무것도 말하지 않습니다. 저희는 범용 헥사로뷸러 비트 팁 규격을 찾아보았지만 찾지 못했고, 그 내용은 홈은 표준화되어 있지만 비트는 그렇지 않다에서 다루었습니다.

따라서 키 역할은 공구를 고르고 관리하는 생산 라인, 즉 중요한 방향에서는 작동하지만, 서랍 속 비트가 공구 업체가 정한 대로인 정비소에서는 훨씬 덜 작동합니다. 원래 질문자가 처음에 불평한 내용이 대략 이것입니다.

그가 소켓을 살 수 없었던 드라이브

트리플 스퀘어는 정직하게 쓰기가 불편해지는 대목입니다. 공개된 규격을 찾을 수 없었기 때문입니다. 검색하면 규격 기관이 아니라 공구 판매업체가 나오며, 이들은 똑같은 간격의 돌기 12개가 각각 90° 내각으로 끝난다고 설명합니다. 일반 12각의 60°와 다르다는 것입니다. 또 BMW, 오펠, 메르세데스, 폭스바겐 그룹의 실린더 헤드 볼트와 구동계 부품에 흔하다고 적습니다. 이는 규격 조항이 아니라 판매업체 수준의 설명이며, 이 페이지도 그렇게 다룹니다.

이름이 형상을 특정한다는 가정이 완전히 무너지는 드라이브 계열의 사례가 이 사이트에 하나 더 있습니다. 서로 다른 두 가지 Y 드라이브입니다. 그리고 홈이 실제로 얼마의 토크를 전달할 수 있는지를 제한하는 것은 어느 계열에 속하느냐와는 별개의 질문이며, 드라이브를 제한하는 것들에서 다룹니다.

두 번째 드라이브 계열을 도면에 넣기 전에 정해 둘 것

• 두 번째 계열이 정보를 담고 있는지. 토크 값을 구별하기 위한 것이라면, 그 의도는 적어 두지 않는 한 누군가의 머릿속에만 있습니다. 부품은 자신이 왜 다른지 말해 주지 않습니다
• 누가 그 공구를 갖고 있는지. 조립은 관리되지만 정비는 대개 그렇지 않고, 체결 부품을 풀어야 하는 사람들은 그것을 조립하는 사람들보다 많고 장비도 덜 갖추고 있습니다
• 인용할 수 있는 규격이 있는지. 없다면 도면에 형상이나 특정 부품을 명시해야 합니다. 계열 이름만으로는 사양이 되지 않습니다
• 그 홈이 이미 한계에 가까운지. 키 역할은 바꾼 홈이 여전히 그 토크를 전달할 수 있을 때만 공짜이며, 작은 크기에서는 드라이브가 가장 먼저 자유로운 선택이 아니게 됩니다. 일정 크기 아래에서는 순서가 뒤바뀝니다를 참고하십시오

그리고 가장 많이 추천받은 답의 경고가 마무리로 알맞습니다. 이런 결정의 상당수는 애초에 공학적 결정이 아니며, 공학적 결정이었던 것조차 소켓 세트를 든 사람을 염두에 두고 내려진 것은 아닙니다.

이 글은 4단계: 구동부를 다룹니다. 전체 순서는 모재, 나사산, 머리, 구동부, 표면 처리, 문서이며, 순서를 바꾸면 재작업이 되는 이유는 영어 글 Specifying a screw에 설명되어 있습니다.

자주 묻는 질문

한 조립품에 왜 서로 다른 드라이브 두 가지를 쓰는 걸까요?

원래 게시물에서 나온 가장 좋은 설명은 실수 방지입니다. 어떤 드라이브든 최대 토크를 감당할 수 있는 경우에도 토크 값마다 다른 드라이브를 써서, 사전 설정 체결기를 여러 대 가진 작업자가 엉뚱한 체결기를 엉뚱한 볼트에 대지 못하게 합니다. 홈이 키라는 두 번째 일을 하는 것입니다. 같은 게시물은 공학과 전혀 상관없는 이유도 듭니다. 체결 부품 비용, 같은 공급업체 부품과의 공용성, 부품을 만드는 곳에서 구할 수 있는 것입니다.

홈 크기 두 가지로 토크 값 두 가지를 구별할 수 있습니까?

한 드라이브 계열 안에서는 안 됩니다. ISO 14579는 나사 크기마다 헥사로뷸러 소켓 번호를 하나만 정하므로, M8은 45번이고 고를 수 있는 두 번째 선택지가 없습니다. 홈 크기는 나사 크기의 함수이지 직접 정하는 변수가 아닙니다. 제약이 없는 것은 드라이브 계열입니다. M8 나사 두 개가 서로 다른 계열을 갖는 것을 막는 것은 없으며, 그래서 결국 메시지를 싣는 것은 크기가 아니라 계열입니다.

트리플 스퀘어, 즉 XZN에 대한 공개 규격이 있습니까?

찾지 못했습니다. 검색하면 규격 기관이 아니라 공구 판매업체가 나오며, 똑같은 간격의 돌기 12개가 각각 90도 내각으로 끝나고 일반 12각은 60도라고 설명하면서, 독일 제조사의 실린더 헤드와 구동계 체결 부품과 연결 짓습니다. 이는 판매업체 수준의 설명이며, 이 페이지는 그것을 규격 조항의 지위로 올리지 않습니다. 도면이 그 형상에 의존한다면 도면에 형상을 담거나 특정 부품을 명시해야 합니다.

홈이 표준화되어 있으면 제 비트가 맞는다는 뜻입니까?

아닙니다. ISO 10664는 나사에 있는 홈, 즉 형상, 기본 치수, 프로파일 곡률, 게이지 검사를 다루며, ISO는 이 규격이 제조 규격이 아니라 홈 검사용이라고 밝힙니다. 공구는 규정하지 않으며, 저희는 범용 헥사로뷸러 비트 팁 규격을 아예 찾지 못했습니다. 그래서 키 역할은 공구가 관리되는 라인에서는 작동하고 정비소에서는 훨씬 덜 작동합니다.

드라이브 계열은 정말 자유롭습니까, 아니면 무언가가 제약합니까?

규격은 제약하지 않지만 체결부는 제약합니다. 홈은 바꾼 계열이 여전히 그 토크를 전달할 수 있을 때만 토크 값을 구별하는 키가 될 수 있고, 홈이 얼마나 전달할 수 있는지는 나사 크기가 아니라 홈 자체의 형상과 홈이 있는 머리가 정합니다. 대략 M3 아래에서는 이 제약이 먼저 걸려 드라이브가 자유로운 선택이 아니게 됩니다.

참고 자료

• ISO 14579:2011 — 헥사로뷸러 소켓 헤드 캡 스크루. 적용 범위인 1절과, M2부터 M20까지 나사 크기별 소켓 번호를 정한 표 1
• ISO 10664:2014 — 볼트와 나사의 헥사로뷸러 내부 드라이브. 공구가 아니라 홈에 관한 규격
• r/AskEngineers — 이 글이 시작된 게시물. 실수 방지에 관한 답과 그 위의 경고 포함

ISO 14579:2011은 1절과 표 1 전체가 실린 공개 미리보기 PDF로 읽었습니다. 여기 인용한 소켓 번호는 그 표에서 가져왔으며, 표에서 M14와 M18은 비우선 크기로 괄호 안에 있습니다. ISO 10664에 관한 내용은 같은 방식으로 그 규격을 읽은 저희의 이전 페이지에서 가져왔습니다. 트리플 스퀘어는 판매업체 수준으로만 전하며 그 이상은 아닙니다. ISO나 DIN 번호를 찾아보았지만 규격 기관이 아니라 공구 판매업체만 나왔으므로, 돌기 12개, 90도 내각, 독일 제조사의 엔진·구동계 체결 부품과의 연관성은 요구사항으로 인용하지 않고 판매업체의 설명으로 기술했습니다. 실수 방지 설명은 원래 게시물에서 한 엔지니어가 내놓은 가장 좋은 답이지 어떤 차량 제조사의 발표도 아니며, 이 페이지는 폭스바겐이 왜 그런 선택을 했는지 안다고 주장하지 않습니다. 드라이브 계열로 키를 주는 방식이 잘못 체결된 체결부를 실제로 줄이는지에 대한 공개 측정은 찾지 못했으므로 그런 주장은 하지 않습니다. ISO 카탈로그 번호는 미리보기 URL 경로에서 가져와 두 번째 출처로 확인했습니다.
