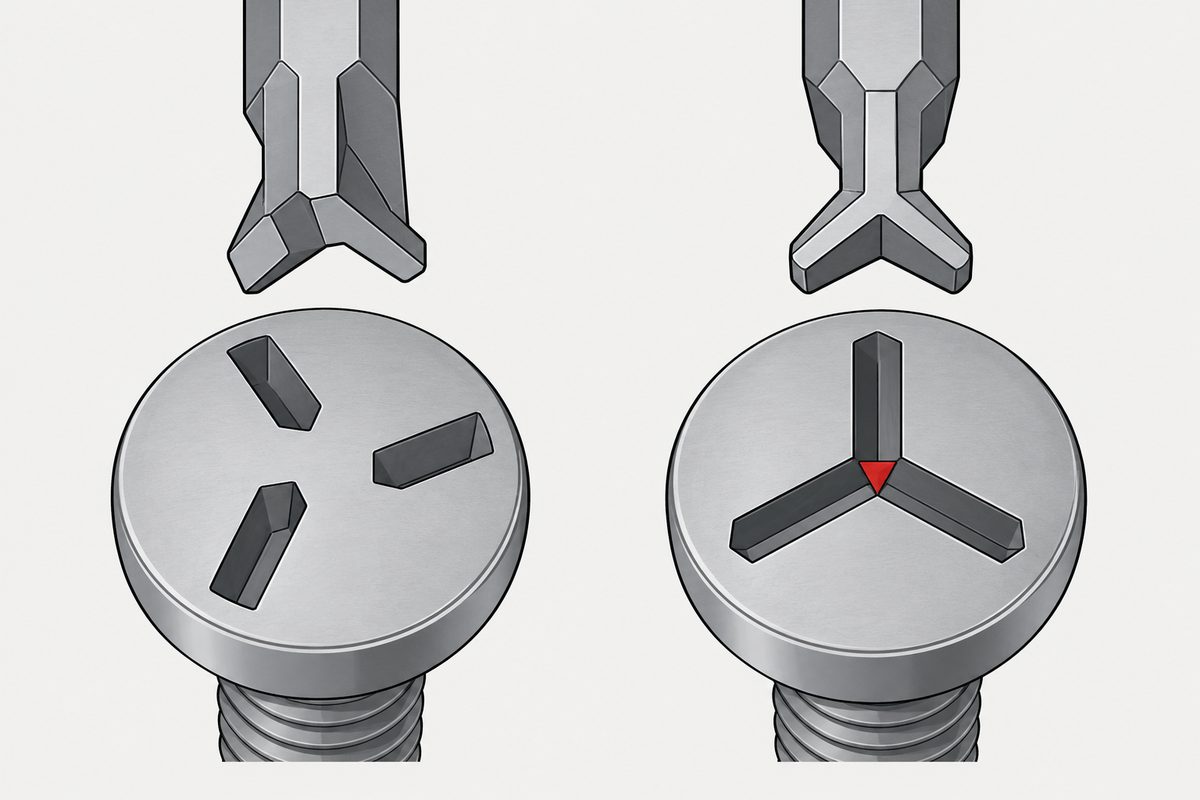

서로 다른 두 드라이브가 모두 Y라고 불립니다

기하학적 차이, 유일하게 믿을 수 있는 기준

두 드라이브 모두 홈이 세 개입니다. 차이는 그 홈이 중심을 지나는가입니다.

Phillips Screw Company는 트라이윙을 tri-slot 형상이라고 설명하고, Wera는 세 작용면을 비대칭 배치라고 설명합니다. 중심을 지나는 Y는 iFixit과 Apple 자체 문서가 트라이포인트라고 부르는 것입니다.

하나는 규격이 있고, 다른 하나는 없습니다

저희도 이 부분에서 놀랐으며, 이것이 둘 사이의 실질적인 차이입니다.

• 트라이윙은 규격화되어 있습니다. NAS 4000 “Recess, Tri-Slot, Dimensions of Recess and Gages”가 홈과 그 게이지를 정의하며, 홈의 대시 번호는 0–15에 4J가 더해집니다. 게이지 제조업체는 지금도 이 규격에 따른 삽입 깊이 게이지와 통과/정지 게이지를 공급하며, 많은 NAS 부품 규격이 이를 인용합니다.
• 트라이포인트에 대해서는 저희가 찾을 수 있는 공개 규격이 없습니다 — ISO도, ANSI/ASME도, NAS도, JIS도 아닙니다. Y000, Y00, Y0, Y1 치수는 수리 공구 시장의 관행이지 공개된 사양이 아닙니다. iFixit은 자사 트라이포인트 비트를 Apple 나사에 맞춰 만든 맞춤형 드라이브라고 설명하며, 일본 공구 제조업체 ANEX는 Y 비트를 대신 밀리미터로 표기합니다.

위 내용에는 두 가지 한계가 있습니다. Tri-Wing®은 Phillips Screw Company의 등록 상표이므로 일반적인 기하학적 명칭은 tri-slot 홈입니다. 또한 이 홈을 쓰는 여러 NAS 부품 규격이 1986년 1월 1일 이후 신규 설계에 대해 비활성으로 표시되어 있지만, NAS 4000 자체가 유효한지, 비활성인지, 폐지되었는지는 공개 자료로 확인하지 못했으므로 단정하지 않습니다.

둘 다 ISO나 ASME에 없습니다 — 그 자체로 알아 둘 만한 사실입니다

ISO 번호부터 찾는 데 익숙하다면, 여기에는 해당하는 번호가 없습니다.

어느 규격도 두 Y자형 중 어느 것도 다루지 않습니다. 따라서 도면에 “Y 드라이브”라고만 적혀 있다면 공급업체가 작업할 수 있는 내용은 아무것도 지정되지 않은 것입니다.

트라이윙의 유래와 토크에 관한 주장이 실제로 말하는 것

트라이윙은 항공우주용 드라이브이며, 그 이유를 직접 보여 주는 당시 기록이 있습니다. 1970년의 NASA 체결 부품 연구는 당시 대형 항공기 제조업체 세 곳이 트라이윙 홈을 항공 규격으로 제안하고 있었으며, 고착되거나 부식된 체결 부품을 풀 때 더 넓은 구동면이 이점이라고 들었다고 기록합니다.

저희는 이를 더 깔끔한 주장으로 확장하려 했습니다. 접촉면이 셋이면 작은 치수에서 토크가 더 많이 전달되고 캠아웃이 적다는 것입니다. 확인해 보니 이를 일반 법칙으로 뒷받침하는 근거는 없었고, 반대 방향의 근거가 일부 있었습니다.

• 마이크로 트라이윙, 트라이포인트, 십자 홈을 두고 머리 지름, 재질, 홈 깊이, 축 방향 하중을 통제한 공개 비교는 없습니다.
• Phillips 관련 특허는 홈이 세 개인 형식이 더 작은 치수에서 공구가 흔들려 빠지거나 헛도는 현상을 보일 수 있다고 적고 있습니다 — “작을수록 원래 더 확실하다”와 정반대입니다.
• 같은 NASA 보고서도 이 홈들에 축 방향 힘과 정확한 정렬이 필요하다고 보며, 캠아웃이 없어진다고 주장하지 않습니다.
• 트라이포인트에 대한 자료는 오히려 반대를 가리킵니다. 테이퍼진 윤곽이 공구를 밀어내기 비교적 쉽다고 설명되며, 이 드라이브가 쓰이는 아주 작은 나사는 어차피 매우 낮은 토크로 체결됩니다.

따라서 옹호할 수 있는 주장은 더 좁습니다. 트라이윙의 곧은 작용 벽과 더 넓은 구동면은 부분적으로 토크 전달, 특히 분해를 위한 것이었으며, 이 드라이브는 전용이 아닌 공구로 할 수 있는 일을 제한하는 효과도 있습니다. 그러나 셋이라는 숫자에서 모든 Y자형 나사에 대한 일반적인 주장으로 넘어갈 수는 없습니다.

공급업체가 수치를 제시한다면 이를 측정하는 공식적인 방법이 있습니다. 구동 홈 토크 품질 적합성 시험인 NASM 1312-25입니다. 이는 절차이지 드라이브 간의 공개 비교가 아닙니다.

그래도 맞지 않는 쪽을 쓸 수 있습니까

저희는 “맞지 않는 비트는 홈을 뭉갠다”라고 쓰고 싶었습니다. 그것은 너무 단정적이지만 그 밑의 결론은 유효합니다.

둘은 서로 호환되도록 설계되지 않았습니다. 한쪽은 홈이 비껴 있고 다른 쪽은 중심을 지나므로, 날개 위치, 중앙 윤곽, 측벽 접촉점, 삽입 깊이가 모두 다릅니다. 맞지 않는 공구는 대개 바닥까지 들어가지 않고 날개 끝이나 측벽 일부에만 닿습니다. 실제 풀림 토크가 필요한 상황에서는 이 국부 하중에 캠아웃이 더해져 홈이 뭉개집니다.

낮은 토크로 체결되었거나 헐겁거나 이미 마모된 나사는 맞지 않는 비트로도 돌아갈 때가 있습니다. 그것이 둘이 호환된다는 뜻은 아니며, 한쪽 비트를 다른 쪽 나사에 썼을 때의 파손율을 공개한 시험도 찾지 못했으므로 위험은 측정된 수치가 아니라 메커니즘으로 받아들이십시오.

알아 둘 만한 혼동 사례

가장 흔한 혼동은 특정한 방향으로 일어납니다. 트라이포인트 나사가 트라이윙으로 판매되거나 문서화되는 경우입니다. iFixit이 Nintendo 하드웨어용 식별 페이지를 따로 두는 것도 두 이름이 시장에서 수년간 뒤섞여 왔기 때문입니다.

트라이포인트가 실제로 쓰이는 곳은 쓸모 있을 만큼 일정합니다. Apple Watch와 최신 iPhone은 Y000, Apple Pencil은 Y00, 일부 MacBook Pro 배터리는 Y1을 쓰며, Nintendo Switch와 Joy-Con에도 쓰입니다.

도면에 무엇을 적을 것인가

“Y 드라이브”는 사양이 아닙니다. 트라이윙이라면 홈과 그 번호를 명시하십시오. 트라이포인트 나사라면 참조할 공개 규격이 없으므로 실제 부품을 기준으로 드라이브를 정의해야 합니다.

나사에 필요한 다른 결정 가운데 드라이브가 어디에 놓이는지는 나사 사양 지정하기(영어)에, 홈에서 캠아웃이 일어나는 이유는 공구가 미끄러지는 이유에, 드라이브의 한계를 실제로 정하는 요인은 드라이브를 제한하는 것에 있습니다.

참고 자료

• NAS 4000 — Recess, Tri-Slot, Dimensions of Recess and Gages
• NASA MCR-69-410 (1970) — 항공우주 분야의 제안과 더 넓은 구동면이라는 근거를 기록한 체결 부품 연구
• US 4,187,892 — 홈이 세 개인 형식에서 작은 치수일 때 공구가 흔들려 빠지거나 헛도는 현상을 언급
• NASM 1312-25 — 구동 홈 토크 품질 적합성 시험
• ISO 4757(십자 홈 H형과 Z형); ISO 10664(헥사로뷸러); ASME B18.6.3(홈 형식 I, IA, III, VI)
• Phillips Screw Company, Tri-Wing® 드라이브 시스템; Wera의 Tri-Wing 기술 페이지; iFixit의 드라이브 식별과 비트 데이터
• “What is this Y-shaped screwdriver bit, and what is its purpose?”, DIY Stack Exchange

Tri-Wing®은 Phillips Screw Company의 등록 상표입니다. 이 페이지는 드라이브 기하와 인용한 규격의 내용을 설명하며, 특정 부품의 합격 여부는 귀사의 도면이 정합니다.

이 글은 4단계: 구동부를 다룹니다. 전체 순서는 모재, 나사산, 머리, 구동부, 표면 처리, 문서이며, 순서를 바꾸면 재작업이 되는 이유는 영어 글 Specifying a screw에 설명되어 있습니다.

자주 묻는 질문

Y자형 드라이버 비트는 무엇이라고 부릅니까?

두 드라이브 중 어느 것인지에 따라 다릅니다. 세 홈이 비껴 있어 중심에서 만나지 않으면 NAS 4000으로 규격화된 tri-slot 홈인 트라이윙입니다. 세 팔이 약 120도 간격으로 중심을 지나면 트라이포인트이며 Y000, Y00, Y0, Y1로 판매됩니다. 얼핏 비슷해 보이지만 서로 호환되도록 설계되지 않았습니다.

트라이윙은 규격화된 드라이브입니까?

그렇습니다. NAS 4000 “Recess, Tri-Slot, Dimensions of Recess and Gages”가 홈과 그 게이지를 정의하며 홈의 대시 번호는 0부터 15까지에 4J가 더해지고, 여러 NAS 부품 규격이 이를 인용합니다. Tri-Wing은 Phillips Screw Company의 등록 상표이므로 일반 명칭은 tri-slot 홈입니다. 이를 쓰는 여러 NAS 부품 규격이 1986년 이후 신규 설계에 대해 비활성으로 표시되어 있으며, NAS 4000 자체의 현재 상태는 공개 자료로 확인하지 못했습니다.

트라이포인트 나사에 규격이 있습니까?

찾지 못했습니다. 트라이포인트는 ISO, ANSI/ASME, NAS, JIS 어디에도 나오지 않습니다. Y000, Y00, Y0, Y1 치수는 공개된 사양이 아니라 수리 공구 시장의 관행이며 브랜드 간에 안전하게 호환되지 않으므로, 해당 제품의 수리 문서에서 치수를 확인하거나 실제 나사에 맞춰 보아야 합니다.

홈이 세 개인 드라이브는 십자 홈보다 토크를 더 많이 전달합니까?

저희가 뒷받침할 수 있는 일반 법칙은 아닙니다. 트라이윙이 항공우주용으로 제안된 이유 중 하나가 특히 고착된 체결 부품을 풀 때 유리한 더 넓은 구동면이었다는 점은 기록되어 있습니다. 그러나 머리 지름, 재질, 홈 깊이, 축 방향 하중을 통제한 공개 비교는 찾지 못했고, Phillips 관련 특허는 홈이 세 개인 형식이 더 작은 치수에서 공구가 흔들려 빠지거나 헛돌 수 있다고 적고 있습니다. 셋이라는 숫자만으로는 결론이 나지 않습니다.

트라이윙 나사에 트라이포인트 비트를 써도 됩니까?

둘은 서로 호환되도록 설계되지 않았습니다. 한쪽은 홈이 비껴 있고 다른 쪽은 중심을 지나므로 날개 위치, 중앙 윤곽, 측벽 접촉, 삽입 깊이가 모두 다릅니다. 맞지 않는 공구는 대개 바닥까지 들어가지 않고 날개 끝이나 측벽 일부에만 닿으며, 실제 풀림 토크를 가하면 바로 이것이 홈을 뭉갭니다. 헐겁거나 낮은 토크로 체결된 나사는 그래도 돌아갈 때가 있지만, 그렇다고 둘이 호환되는 것은 아닙니다.
