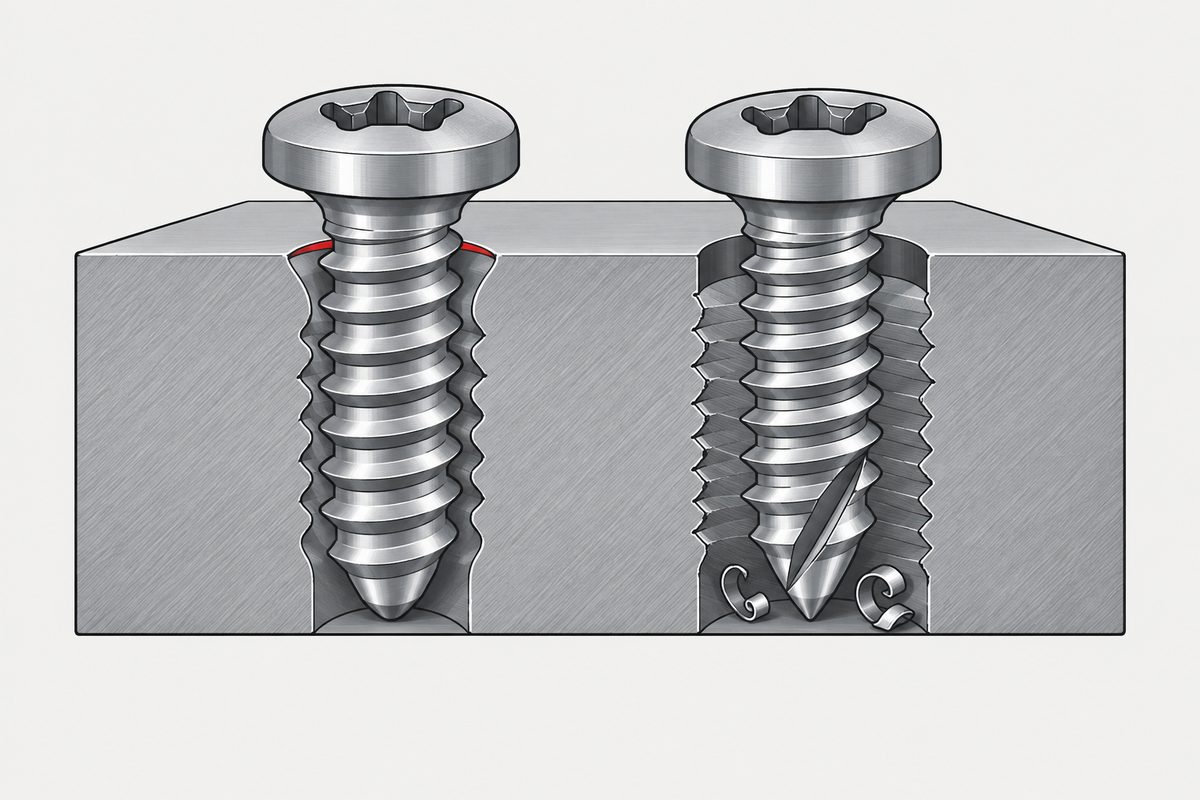

금속에 쓰는 나사산 성형 나사: 변수는 구멍입니다

표준 상황은 예상보다 복잡합니다

이미 존재하지 않는 문서를 인용하기 쉬우므로 이 부분부터 정리할 필요가 있습니다.

사람들이 놓치는 것은 폐지입니다. ISO 7085의 유럽판은 파단 토크와 경도 요구 사항의 기술적 문제 때문에 철회되었고 DIN 7500-1이 그 자리를 이어받았습니다. 따라서 “ISO 7085”를 지정한 도면은 아무것도 지정하지 않은 것입니다.

이왕 말이 나온 김에 하나 더 바로잡습니다. 저희도 잘못 알고 있었기 때문입니다. DIN 7500-1은 삼각엽형 단면을 규정하지 않습니다. 이 표준은 성능과 기술 조건에 관한 표준이며 나사 형상은 제조사가 정합니다. 삼각엽형은 시장에서 지배적인 구현일 뿐 표준이 요구하는 것이 아닙니다.

로브가 실제로 하는 일

흔한 설명, 그리고 저희가 초안에 쓴 설명은 삼각엽형 나사가 구멍에 세 점으로 닿으므로 성형이 간헐적으로 일어나고 그 사이에 재료가 이완된다는 것입니다. 실제로는 그렇지 않습니다.

나사가 돌면서 로브는 구멍 벽을 따라 연속적으로 쓸고 지나갑니다. 고정된 세 점이 있는 것이 아니며 성형 작용도 멈추지 않습니다. 로브 형상이 하는 일은 다음과 같습니다.

• 완전한 원형 단면에 비해 순간마다 접촉하는 면적을 줄입니다.
• 소성 성형 압력을 로브에 집중시킵니다.
• 마찰을 줄이고 따라서 성형 토크를 낮춥니다.
• 밀려난 재료를 지름이 작은 여유 영역으로 보내며, 로브가 지나간 뒤에는 탄소성 회복이 일어납니다.

유한 요소 연구는 체결 토크가 더 낮다는 점을 확인하고 이를 작은 접촉 면적 덕분으로 봅니다. 일반적으로 인용할 수 있는 백분율은 없습니다. 공급업체가 수치를 제시한다면 어떤 구멍, 어떤 재료, 어떤 두께에서 나온 값인지 물어보십시오.

모재 쪽에서 일어나는 일

여기서 두 가지는 근거가 충분하고 하나는 자주 과장됩니다.

흔히 인용되지만 저희가 보증할 수 없었던 세 가지 수치

이 수치들은 공급업체 자료에 등장하고 사양서에 그대로 옮겨지기 때문에 일부러 찾아보았습니다.

• “나사산 파손 토크는 체결 토크의 최소 3:1이어야 한다.” 이를 표준 요구 사항으로는 찾지 못했습니다. DIN 7500-1과 폐지된 ISO 7085의 성능 표는 최대 체결 토크를 나사 자체의 최소 파단 토크와 비교하며, 모재의 나사산 파손 토크와 비교하지 않습니다. 3:1이라는 수치는 특정 얇은 강판에 대한 제조사 시험 데이터에 나오며, 측정된 비율은 약 2.0:1에서 3.4:1이었습니다. 이는 제품, 구멍, 두께에 따른 값입니다.
• “나사산 성형은 나사산 절삭보다 인발 강도가 높다.” 두 나사 종류 사이에서는 입증되지 않았습니다. 신뢰할 만한 비교 연구는 성형 탭과 절삭 탭을 비교한 것입니다. 그중 하나는 C22 강에서 성형 나사산의 인장 강도가 약 27% 높다고 보고하지만, 이를 두 나사의 비교에 그대로 옮길 수는 없습니다.
• “성형에는 절삭 여유가 없다.” 저희가 직접 썼다가 삭제한 문장입니다. 표준화된 진술이 아니며 문서가 뒷받침하지 않는 정밀함을 암시합니다.

실제 차이가 드러나는 곳은 구멍입니다

여기에는 구체적인 것이 있습니다. 두 DIN 문서가 권장하는 구멍 공차를 비교해 보십시오.

성형용 구멍에는 폭의 약 60%~62.5%가 주어집니다. 실무상의 결과는 이렇습니다. 태핑 나사에는 여유 있게 맞던 같은 드릴 가공 공정이 나사산 성형 나사에 필요한 범위는 지키지 못할 수 있습니다.

근거로 볼 때 구멍 지름은 이 공정에서 가장 중요한 변수 중 하나이기도 합니다. 구멍을 키우면 성형 토크는 떨어지지만 나사산 충전율과 나사산 파손에 대한 여유도 줄어듭니다. 구멍을 줄이면 더 많은 재료를 밀어내야 하므로 성형 토크가 올라갑니다.

도면에 올리기 전에 정해야 할 것

• 조인트에 필요한 메커니즘 — 칩은 강도 문제인 동시에 오염 문제이며, 나사 종류 선택에서 다룹니다.
• 지름만이 아니라 구멍 지름과 그 공차. H11은 권장값이지 기존 드릴 가공 공정이 공짜로 내주는 결과가 아닙니다.
• 구멍을 만드는 방법. 같은 호칭 치수라도 펀칭 구멍과 드릴 구멍은 다르게 거동합니다.
• 사용 중 조인트를 분리하는지 여부. 체결하면서 만든 나사산은 재조립 때 전혀 다른 문제가 됩니다 — 나사 재사용을 참고하십시오.
• 양산 전 검증. 표준이 명시적으로 요구하기 때문입니다.

별도로 다뤄야 할 만큼 거동이 다른 플라스틱의 경우는 플라스틱용 나사를 참고하십시오. 이 결정이 다른 결정들 사이에서 어디에 위치하는지는 나사 사양을 빠짐없이 지정하는 방법(영어)에 있습니다.

참고 자료

• DIN 7500-1:2021-07 — ISO 미터 나사산용 나사산 성형 나사, 침탄 경화 및 뜨임 처리한 나사의 기술 사양, M2~M12
• DIN 7500-2:2016-04 — 구멍 지름 권장값, H11 권장, 검증 요구
• ISO 7085:1999 — 2010-02-10 폐지, 현재 유효한 ISO 대응 표준 없음
• ISO 1478:1999 — 태핑 나사의 나사산, ST1.5~ST9.5 나사산과 끝부분 치수
• DIN 7975:2016-04 — 금속에 쓰는 ST 태핑 나사의 구멍 데이터, H12
• DIN 7513 / DIN 7516 — ISO 미터 나사산을 가진 나사산 절삭 나사
• ISO 286-2 — H11과 H12의 공차 폭
• Stéphan 외, Journal of Materials Processing Technology, 2012; Mathurin 외, 나사산 성형 조립의 3D 유한 요소 모델링 — 성형 토크와 파일럿 구멍 지름
• Sarafraz 외, Engineering Failure Analysis, 2021 — 성형 암나사와 절삭 암나사의 비교

특정 조인트의 합격 여부는 도면과 표준이 요구하는 검증에 따릅니다.

나사를 표준이 아니라 형식 문자로 지정했다면 그 문자가 어느 체계에서 왔는지 확인하십시오 — 태핑 나사의 형식 문자에서 ISO와 ASME의 충돌을 다룹니다.

주물에서는 구멍이 지나는 벽이 균일하지 않으므로 구멍이 더 까다롭습니다. 다이캐스팅은 하나의 재료가 아닙니다.

이 글은 2단계: 나사산를 다룹니다. 전체 순서는 모재, 나사산, 머리, 구동부, 표면 처리, 문서이며, 순서를 바꾸면 재작업이 되는 이유는 영어 글 Specifying a screw에 설명되어 있습니다.
