Una tuerca ciega es un agujero ciego que se puede comprar

Ese hecho constructivo

En una tuerca hexagonal normal según ISO 4032, la altura y la rosca ocupan el mismo tramo. La página sobre tuercas da 4.90 mm para M6 estilo 1 y 5.40 mm para estilo 2: el mismo número expresa tanto la altura de la tuerca como la longitud de la rosca.

En la tabla dimensional de una tuerca ciega, esas dos magnitudes aparecen en columnas diferentes. La altura total es una medida y el tramo roscado es otra menor; la diferencia entre ambas es la cúpula. Estimar la longitud de rosca engranada a partir de la altura total da un valor excesivo, y el exceso coincide precisamente con el tramo sin rosca.

⚠️ Es deliberado que esta tabla solo incluya esas dos columnas. La ficha original contiene más símbolos dimensionales cuyo significado no puede confirmarse en el documento escaneado. Por eso no se reproducen ni se utilizan para calcular la longitud de rosca engranada. Solicite esa medida al proveedor mediante un plano o consulte el texto original de DIN 1587.

Este sitio ya ha descrito la forma del fallo

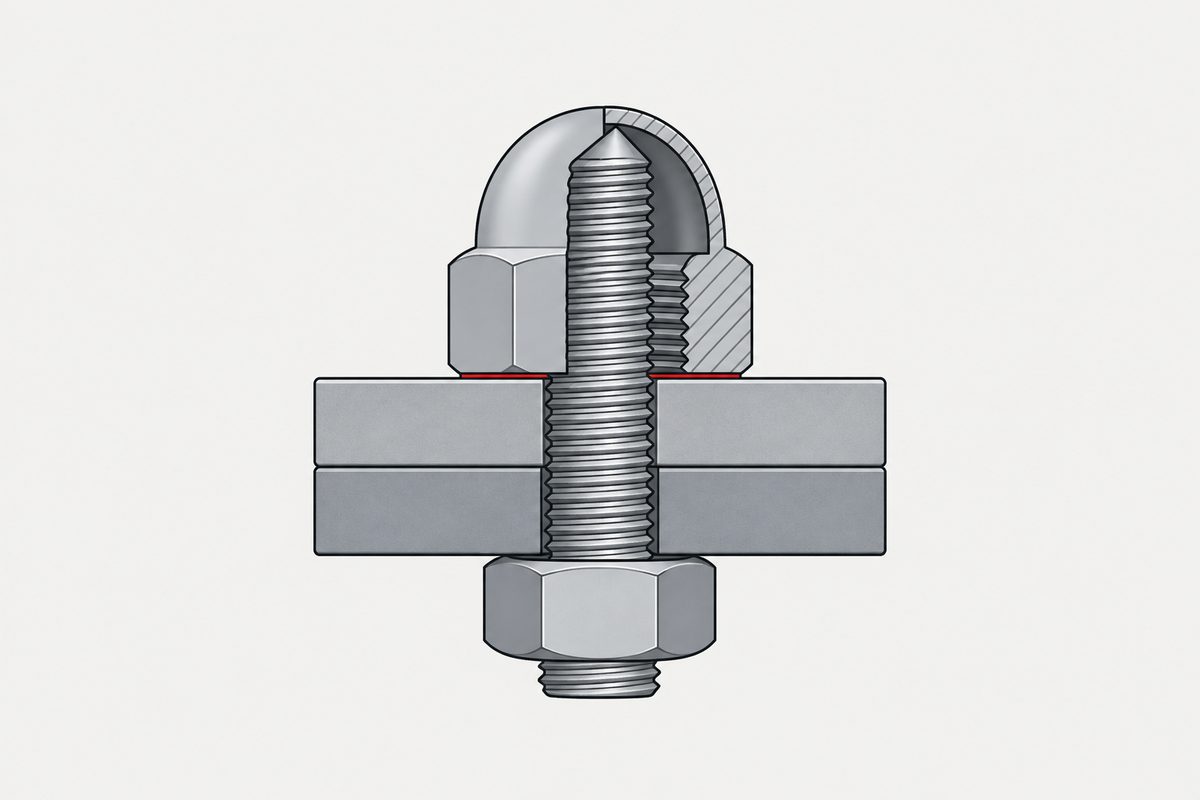

Si el perno atraviesa las piezas sujetas y entra en la tuerca ciega, cuando sobresale más que el tramo roscado su extremo toca primero el interior de la cúpula.

Qué cambia

• La longitud del perno pasa a ser una dimensión que hay que calcular, no una cuestión de «suficientemente largo». Con una tuerca normal, un perno demasiado largo solo sobresale y queda feo. Con una tuerca ciega puede reducir la fuerza de apriete sin que el valor de par lo revele.
• La longitud de rosca engranada debe calcularse con el tramo roscado, no con la altura total. El engrane depende del número de filetes efectivos, y parte de la altura total de una tuerca ciega no participa.
• Cambiar a una tuerca ciega es un cambio de longitud. El mismo perno que servía con una tuerca normal puede quedar demasiado largo. Es la misma clase de cambio que revalidar tras cambiar un tornillo: se cambia la tuerca, pero hay que recalcular el perno.

Qué se obtiene a cambio

Hasta aquí todo son costes, así que también hay que explicar por qué existe esta pieza. La cúpula cubre el extremo roscado expuesto. Es una ventaja real donde pueda tocarse: una rosca expuesta puede arañar o enganchar objetos. También deja de exponer directamente ese tramo al entorno.

⚠️ Pero no la trate como un elemento de sellado. Este sitio no ha encontrado ninguna norma que defina el rendimiento de sellado de una tuerca ciega, por lo que no afirma que sea estanca al agua, al polvo o a los gases. Si necesita sellado, utilice una pieza cuyo rendimiento esté especificado. La cúpula protege las manos y oculta la vista; no necesariamente detiene el agua.

Tres datos que deben definirse antes de pedir

1. Cuánto sobresale el perno de las piezas sujetas: compare esta cifra con el tramo roscado, no con la altura total.
2. Cuál es la longitud real del tramo roscado: pida un plano al proveedor o lea la norma original. Esta página no da ese valor.
3. Cuánta longitud de rosca engranada necesita la unión: después de decidirlo, vuelva a comprobar que los valores de los puntos 1 y 2 sean compatibles.

No se puede invertir el orden de estas tres decisiones. Elegir primero la tuerca ciega y después comprobar si el perno es suficientemente largo introduce en el producto un tope de fondo invisible.

Este artículo no pertenece a un solo paso de los seis: abarca varios o aparece después del montaje. Las decisiones se explican en el artículo inglés Specifying a screw.

Preguntas frecuentes

¿La altura de una tuerca ciega coincide con su longitud roscada?

No. Esa es precisamente su principal diferencia respecto de una tuerca hexagonal normal. En una tuerca ISO 4032, la altura y la rosca ocupan el mismo tramo: una M6 estilo 1 mide 4.90 mm, cifra que expresa tanto la altura como la longitud de rosca. La tabla de una tuerca ciega separa ambas magnitudes. La altura total supera el tramo roscado; la diferencia es la cúpula sin rosca. Por tanto, estimar el engrane desde la altura total da un valor excesivo.

¿Qué ocurre si el perno sobresale demasiado?

Su extremo toca primero el interior de la cúpula. Desde ese momento se comporta como un perno que llega al fondo de un agujero ciego: la herramienta encuentra resistencia, el par aumenta y la llave dispara, pero ese par empuja el perno contra la cúpula en lugar de estirarlo para apretar. A diferencia de un agujero ciego, el contacto queda oculto desde el exterior.

¿Hay que cambiar el perno al sustituir una tuerca normal por una tuerca ciega?

Hay que recalcularlo. Un perno que ajustaba perfectamente con una tuerca normal puede ser demasiado largo para la ciega porque el tramo roscado útil es más corto aunque la altura total sea mayor. Se cambia la tuerca, pero deben recalcularse la longitud del perno y la longitud de rosca engranada.

¿Una tuerca ciega es estanca al agua?

Este sitio no ha encontrado ninguna norma que defina el sellado de una tuerca ciega, por lo que no afirma que sea estanca al agua, al polvo o a los gases. La cúpula cubre el extremo roscado expuesto y protege las manos y los objetos, pero eso no significa que detenga el agua. Use una pieza cuyo rendimiento de sellado esté especificado.

¿Por qué esta página no da la longitud del tramo roscado?

Porque este sitio no ha leído DIN 1587. Las dimensiones proceden de la ficha pública de un distribuidor, pero los símbolos del dibujo escaneado son ambiguos y no permiten identificar con certeza la profundidad roscada útil. Una cifra adivinada sería peor que ninguna; por eso la tabla solo reproduce la altura total y el ancho entre caras, ambos inequívocos. Solicite un plano al proveedor o consulte la norma original.

Referencias

• Aspen Fasteners, «Metric DIN 1587 Hexagon Domed Cap Nuts», ficha pública — la altura total h y el ancho entre caras s se tomaron de esa tabla
• ISO 4032 — tuercas hexagonales normales (comparación donde altura y rosca ocupan el mismo tramo; valores tomados del pasaje ya verificado the-nut-has-one-number de este sitio)

Este sitio no ha leído el texto de DIN 1587. Las dimensiones proceden de la ficha pública de un distribuidor, un documento comercial y no la norma. El documento escaneado incluye más símbolos dimensionales cuyo significado no puede confirmarse; por eso no se reproducen ni se usan para calcular la longitud de rosca engranada. Esta página no da ningún valor de profundidad roscada útil ni atribuye a la tuerca ciega rendimiento de sellado alguno, pues no se encontró una norma que lo establezca. La aceptación de una pieza concreta depende de su plano y de las normas citadas en él.
