„Vernickelt nach ISO 4042“ auf der Zeichnung: Für Nickel regelt die Norm nur die Gewindemaße

Zuerst: Welches Dokument gelesen wurde

Gelesen wurde JIS B 1044:2024 „締結用部品－電気めっき皮膜システム“ (Verbindungselemente – Galvanische Überzugssysteme), die öffentlich zugängliche Vorschau-PDF der Japanese Standards Association. Das Titelblatt nennt als Entsprechung ISO 4042:2022; die Änderung datiert vom 20. Februar des Jahres Reiwa 6. Lesbar sind das Inhaltsverzeichnis, das Vorwort und der gesamte Anwendungsbereich in Kapitel 1; die Vorschau bricht bei Anmerkung 2 am Ende von Kapitel 1 ab.

⚠️ Das ist die japanische Übernahme, nicht das Originaldokument ISO 4042. Das Vorwort von B 1044 sagt selbst, die Norm sei „ISO 4042 を基に，技術的内容及び構成を変更することなく作成した“ (auf ihrer Grundlage ohne Änderung des technischen Inhalts und des Aufbaus erstellt), doch das Kennzeichen für den Übereinstimmungsgrad war in der Vorschau nicht lesbar. Genau diese Zeile liegt hinter der Schnittstelle. Jede folgende Aussage stützt sich daher auf den Wortlaut der japanischen Übernahme, und wie eine japanische Übernahme zur internationalen Norm steht, ist von Dokument zu Dokument verschieden.

Die Gruppe, die vollständig erfasst ist

Laut Text gilt die Norm für Überzugssysteme aus Zink, Zinklegierungen (Zink-Nickel, Zink-Eisen) und Cadmium, die auf Verbindungselemente „主に防食性及びその他の機能的性質の付与を目的として“ aufgebracht werden – vorwiegend zum Korrosionsschutz und für andere funktionelle Eigenschaften.

Anschließend stellt sie klar, dass vier gängige Varianten nicht aus dem Anwendungsbereich herausfallen: mit oder ohne Konversionsschicht, mit oder ohne Versiegelung, mit oder ohne Deckschicht, mit oder ohne Schmierstoff – all das bleibt innerhalb dieser Norm.

Das hat praktischen Nutzen: Zink plus Passivierung auf Cr(III)-Basis plus Versiegelung plus Schmierstoff ist eine häufige Kette auf Bestellungen, und diese Kette führt nicht aus der Norm hinaus.

Elf weitere erhalten nur ein Kapitel

Im Wortlaut:

„この規格には，このほかの電気めっき皮膜及び皮膜システム （すず，すず－亜鉛，銅－すず，銅－銀，銅，銀，銅－亜鉛，ニッケル， ニッケル－クロム，銅－ニッケル，銅－ニッケル－クロム）の仕様は， 一般用メートルねじの寸法要求事項だけしか含んでいない。“ (Für die Spezifikation der übrigen galvanischen Überzüge und Überzugssysteme enthält diese Norm nur die Maßanforderungen für metrisches ISO-Gewinde für allgemeine Anwendung.)

In der Klammer stehen, nachgezählt, elf Überzüge. „だけしか…ない“ ist im Japanischen die engstmögliche Formulierung eines Umfangs; zwei Einschränkungen werden übereinandergelegt: nur das und sonst nichts.

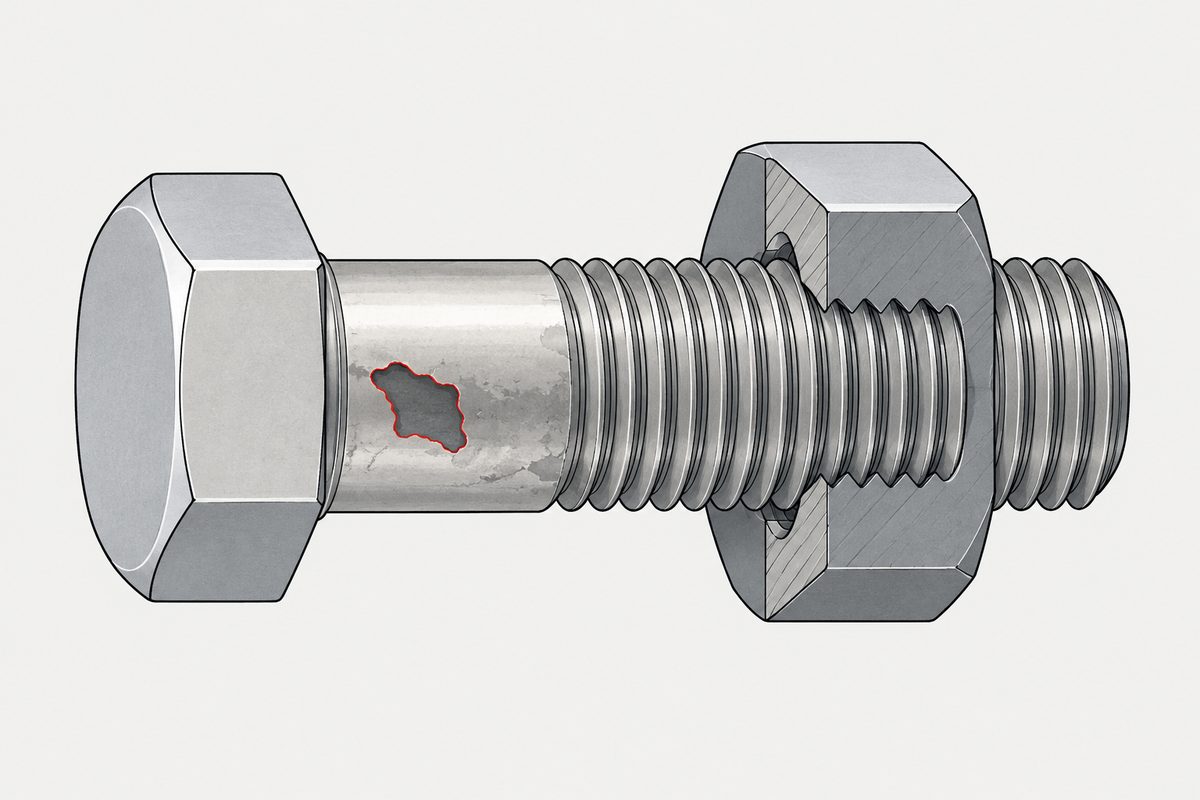

Steht also „vernickelt nach ISO 4042“ auf der Zeichnung, liefert die Norm dazu die Maßanforderungen für metrisches ISO-Gewinde für allgemeine Anwendung, also Fragen der Art, ob die Schichtdicke das Gewinde noch einschrauben lässt. ⚠️ Für Schichtdickenklassen, Stunden im Salzsprühnebel und die Behandlung gegen Wasserstoffversprödung nimmt der Text Nickel nicht in den Geltungsbereich dieser Kapitel auf.

⚠️ Kapitel 6 selbst wurde nicht gelesen, nur Titel und Seitenangabe im Inhaltsverzeichnis (6 寸法要求事項及び試験方法, Maßanforderungen und Prüfverfahren, Seiten 12–16). Diese Seite nennt deshalb nicht, was diese Maßanforderungen sind, sondern nur, dass genau dieses Kapitel den elf Überzügen zusteht.

Ein leicht überlesener Satz: Sie hat Vorrang vor anderen Überzugsnormen

Ebenfalls im Anwendungsbereich:

„電気めっきされた締結用部品に対して，この規格の要求事項は， 電気めっきを扱う他の規格よりも優先される。“

Für galvanisch beschichtete Verbindungselemente haben die Anforderungen dieser Norm Vorrang vor anderen Normen, die galvanische Überzüge behandeln.

Liest man diesen Satz zusammen mit dem vorigen Abschnitt, zeigt sich eine praktische Lücke: Nickel erhält in dieser Norm nur das Kapitel zu den Maßen, und zugleich erklärt die Norm, Vorrang vor anderen Galvaniknormen zu haben. ⚠️ Die Frage, nach welchem Dokument sich Schichtdicke und Korrosionsschutz einer Vernickelung richten, muss daher auf der Zeichnung oder in der Einkaufsspezifikation eigens benannt werden; sie beantwortet sich nicht dadurch, dass ISO 4042 dasteht.

Sie erfasst mehr als „Schrauben“

Der Anwendungsbereich nennt drei Gruppen:

• Schrauben, Maschinenschrauben, Stiftschrauben und Muttern aus Stahl mit metrischem ISO-Gewinde für allgemeine Anwendung
• Gewindeteile zur Verbindung, deren Gewinde kein metrisches ISO-Gewinde für allgemeine Anwendung ist
• ⭐ Verbindungselemente ohne Gewinde: Scheiben, Stifte, Klammern, Niete

Die dritte Gruppe wird oft übersehen. Außerdem heißt es, die Anforderungen zu Maßmerkmalen gelten auch für Verbindungselemente aus Kupfer und Kupferlegierungen.

Eine Anmerkung deckt sich mit einer anderen Seite dieser Website: Galvanische Überzüge werden auch auf Verbindungselemente aus nichtrostendem Stahl aufgebracht, um zu schmieren und Fressen zu vermeiden, nicht als Rostschutz.

Was sie ausdrücklich nicht regelt

„この規格では，溶接性，塗装性などの特性については規定していない。“ (Eigenschaften wie Schweißbarkeit und Lackierbarkeit legt diese Norm nicht fest.)

Ob beschichtete Teile geschweißt oder anschließend lackiert werden können, regelt diese Norm nicht. ⚠️ Das ist zusammen mit dem Vorrangsatz oben zu lesen: Vorrang hat das, was sie regelt; was sie nicht regelt, erhält durch den Vorrang keine Antwort.

Wie weit gelesen wurde

• Gelesen wurden Inhaltsverzeichnis, Vorwort und der Anwendungsbereich in Kapitel 1; die Vorschau bricht bei Anmerkung 2 am Ende von Kapitel 1 ab.
• ⚠️ Das Kennzeichen für den Übereinstimmungsgrad wurde nicht gelesen; diese Seite sagt daher nicht, ob B 1044 gegenüber ISO 4042 IDT oder MOD ist.
• ⚠️ Von Kapitel 4.4 (内因形水素ぜい化, innere Wasserstoffversprödung, laut Inhaltsverzeichnis Seiten 5–9), 4.5 Wärmebehandlung, 5.2 neutraler Salzsprühnebel, 5.3 Schwefeldioxidprüfung, 7.4 Zusammenhang zwischen Drehmoment und Klemmkraft und 7.5 Bestimmung von sechswertigem Chrom wurden nur die Titel gelesen. Diese Seite nennt keine Stunden, Temperaturen oder Grenzwerte.
• ⚠️ Nach welcher anderen Norm sich eine Vernickelung richten sollte, wurde nicht untersucht und wird deshalb nicht genannt.

Dieser Artikel gehört zu Schritt 5, Oberfläche. Die vollständige Reihenfolge lautet Werkstoff, Gewinde, Kopfform, Antrieb, Oberfläche, Dokumente; siehe eine Schraube spezifizieren (englisch).

Dieser Beitrag behandelt Schritt 5: Oberfläche. Die vollständige Reihenfolge lautet Grundwerkstoff, Gewinde, Kopf, Antrieb, Oberfläche und Dokumentation. Warum eine andere Reihenfolge Nacharbeit verursacht, erläutert der englische Beitrag Specifying a screw.

Häufige Fragen

Reicht „vernickelt nach ISO 4042“ allein auf der Zeichnung?

Nach dem eigenen Anwendungsbereich der Norm liefert sie für Nickel die Maßanforderungen für metrisches ISO-Gewinde für allgemeine Anwendung, und der Text sagt „だけしか含んでいない“ – nur das, sonst nichts. Schichtdickenklasse und Korrosionsbeständigkeit in Stunden müssen daher in der Regel eigens benannt werden. Welche Norm dafür zu nennen ist, wurde hier nicht untersucht; diese Seite gibt darauf keine Antwort.

Warum ist der Unterschied zwischen Zinküberzügen und Nickel so groß?

Der Text begründet es mit dem Zweck: Die Norm richtet sich vorwiegend an Überzugssysteme aus Zink, Zinklegierungen (Zink-Nickel, Zink-Eisen) und Cadmium, die „zum Korrosionsschutz und für andere funktionelle Eigenschaften“ aufgebracht werden. Die elf anderen Überzüge dienen auf Verbindungselementen nicht unbedingt dem Korrosionsschutz, also behandelt die Norm nur den gemeinsamen Teil: die Maße. ⚠️ Das ist der im Text genannte Zweck, keine Schlussfolgerung dieser Website.

Meine Teile sind Scheiben und Stifte ohne Gewinde. Gilt die Norm trotzdem?

Der Anwendungsbereich nennt ausdrücklich Verbindungselemente ohne Gewinde: Scheiben, Stifte, Klammern, Niete. Außerdem heißt es, die Anforderungen zu Maßmerkmalen gelten auch für Verbindungselemente aus Kupfer und Kupferlegierungen.

Die Teile werden nach dem Beschichten geschweißt oder lackiert. Was sagt die Norm dazu?

Sie sagt, dass sie das nicht festlegt. Im Original: „この規格では，溶接性，塗装性などの特性については規定していない“. Zu beachten ist, dass die Norm zugleich Vorrang vor anderen Galvaniknormen für beschichtete Verbindungselemente beansprucht – Vorrang hat das, was sie regelt; was sie nicht regelt, erhält dadurch keine Antwort.

Können Ihre gelieferten Überzüge nach dieser Norm ausgeführt werden?

Galvanisieren ist ein ausgelagerter Prozess; Spezifikation und Berichte zum Überzug kommen vom Galvanikbetrieb. Nennen Sie bitte schon bei der Anfrage, welcher Überzug, nach welcher Norm und ob Prüfberichte beizulegen sind. Wir antworten, welche Punkte wir liefern können und welche beim Lieferanten angefordert werden müssen.

Quellen

• JIS B 1044:2024 締結用部品－電気めっき皮膜システム – öffentliche Vorschau-PDF der Japanese Standards Association. Das Titelblatt nennt als Entsprechung ISO 4042:2022, geändert am 20. Februar des Jahres Reiwa 6. Der hier zitierte Anwendungsbereich steht vollständig in Kapitel 1
• JIS B 1176 ist nicht ISO 4762 – das Verhältnis japanischer Übernahmen zur internationalen Norm ist von Dokument zu Dokument verschieden
• A2K kodiert das Aussehen, Zn5/An den Prozess – das Bezeichnungssystem derselben Norm
• Eine Schraube spezifizieren – Oberfläche ist Schritt 5 (englisch)

⚠️ Gelesen wurde die öffentliche Vorschau von JIS B 1044:2024 (japanische Übernahme), nicht das Originaldokument ISO 4042:2022. Die Vorschau bricht bei Anmerkung 2 am Ende von Kapitel 1 ab; das Kennzeichen für den Übereinstimmungsgrad wurde nicht gelesen, daher nennt diese Seite weder IDT noch MOD. ⚠️ Kapitel 6 (Maßanforderungen) selbst wurde nicht gelesen, nur Titel und Seitenangabe im Inhaltsverzeichnis; den Inhalt dieser Maßanforderungen nennt diese Seite nicht. ⚠️ Von 4.4, 4.5, 5.2, 5.3, 7.4 und 7.5 wurden nur die Titel gelesen; diese Seite nennt keine Stunden, Temperaturen oder Grenzwerte.
