Eine US-Bundestabelle zählt die Klemmen danach, woraus die Klemme besteht

Diese Seite ist keine Anleitung zum Anschlagen, und diese Website ist kein Lieferant von Anschlagmitteln. Wer ein Auge in ein Drahtseil einbinden muss, muss die Vorschrift selbst lesen, und zwar in der Fassung, die am Ort der Arbeit gilt. Hier steht die Lesart einer Tabelle und dessen, was der umgebende Abschnitt enthält und was nicht. Der Anlass war keine Forumsfrage, sondern eine Durchsicht der Verbindungselementfamilien nach fehlender Abdeckung; dabei fiel auf, dass diese Website die Wörter Klemme, U-Bügel und Klemmbacken nie geschrieben hatte. Die sonst genutzten Browserwerkzeuge stehen weiterhin nicht zur Verfügung.

Welches Dokument, welche Fassung

Der Abschnitt ist 29 CFR 1926.251, Rigging equipment for material handling, in den Bauvorschriften. Gelesen wurde die Jahresausgabe des Government Publishing Office, deren eigenes Datumsfeld den 1. Juli 2025 nennt, als maschinenlesbares XML und nicht als Scan; es war also keine Texterkennung beteiligt.

Ein Abgleich mit der aktuellen elektronischen Ausgabe war nicht möglich. Dieser Dienst antwortete auf jede versuchte Form der Anfrage mit 503, während sein Katalog-Endpunkt normal reagierte; der Fehler lag also bei ihm und nicht an einer falschen Anfrage. Alles Folgende ist daher die Jahresausgabe zu diesem Datum, und wir behaupten nicht, dass sie mit dem heute geltenden Text übereinstimmt.

Der Abschnitt trägt eine Änderungszeile von 1979 bis 2012; der Text wurde seit seiner Erstveröffentlichung also mehrfach überarbeitet.

In einem Absatz verboten, vier Absätze später bemessen

Absatz (c)(4)(iii) lautet (sinngemäß übersetzt): „Augen in Drahtseil-Hahnepots, Anschlagseilen oder Bull Wires dürfen nicht mit Drahtseilklemmen oder Knoten gebildet werden.“

Absatz (c)(5) lautet (sinngemäß übersetzt): „Werden Drahtseilklemmen mit U-Bügel zum Bilden von Augen verwendet, sind Anzahl und Abstand der Klemmen nach Tabelle H-2 zu bestimmen.“

Beide Sätze betreffen das Bilden von Augen mit Klemmen und stehen vier Absätze voneinander entfernt im selben Unterabschnitt. Das Verbot nennt drei Gegenstände: Hahnepots, Anschlagseile und Bull Wires. Die Tabelle nennt keinen. Die Lesart, bei der beide Sätze eine Funktion haben, ist daher: Das Verbot gilt für diese drei, und die Tabelle regelt die Augen, die keines davon sind. Das ist unsere Lesart der Struktur; der Abschnitt spricht sie nicht aus.

Der nächste Absatz, (c)(5)(i), ist derjenige, den man ohne Nummer im Kopf behält (sinngemäß übersetzt): „Bei Augspleißen ist der U-Bügel so anzubringen, dass der ‚U‘-Teil am losen Seilende anliegt.“ Der Absatz danach ist als reserviert markiert, und im XML der Jahresausgabe ist seine Kennung als (i1) statt (ii) gedruckt. Wir geben wieder, was die Datei enthält, und behaupten nicht, dass die aktuelle Ausgabe es genauso druckt.

Der zweite Index ist die Klemme

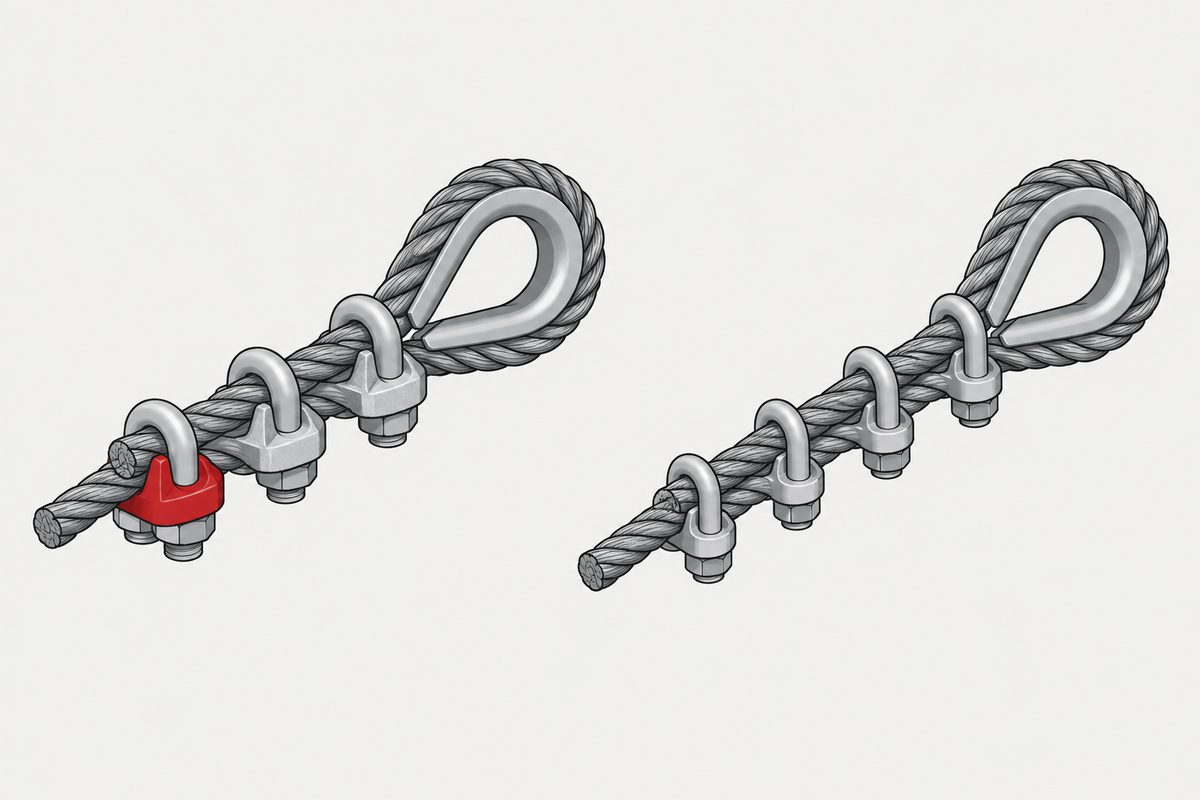

Tabelle H-2 vollständig. Seildurchmesser in Zoll, dann gesenkgeschmiedete Klemmen, dann Klemmen aus anderem Werkstoff, dann Mindestabstand in Zoll.

• ½ → 3, 4, Abstand 3
• ⅝ → 3, 4, Abstand 3¾
• ¾ → 4, 5, Abstand 4½
• ⅞ → 4, 5, Abstand 5¼
• 1 → 5, 6, Abstand 6
• 1⅛ → 6, 6, Abstand 6¾
• 1¼ → 6, 7, Abstand 7½
• 1⅜ → 7, 7, Abstand 8¼
• 1½ → 7, 8, Abstand 9

In sieben der neun Zeilen braucht eine nicht gesenkgeschmiedete Klemme eine Klemme mehr. Die beiden Zeilen mit gleicher Anzahl sind ein und ein Achtel Zoll sowie ein und drei Achtel Zoll. Diese Zählung stammt von uns, aus den obigen Zeilen.

Die Vorschrift sagt nicht, warum das Schmieden die Anzahl ändert, und wir werden nicht raten. Mitnehmen sollte man die Form der Regel. Die Anzahl der Verbindungselemente ist keine Funktion des Seils allein. Zwei Klemmen, die auf dasselbe Seil passen und dieselbe Aufgabe erfüllen, sind bei gleicher Anzahl nicht austauschbar, und der Unterschied liegt in der Herstellung der Klemme.

Neun Zahlen für eine Regel

Die letzte Spalte sieht aus wie neun voneinander unabhängige Werte. Teilt man jeden durch den Seildurchmesser in derselben Zeile, kommt jedes Mal dasselbe heraus.

Drei durch ein Halb ist sechs. Drei Dreiviertel durch fünf Achtel ist sechs. Viereinhalb durch drei Viertel ist sechs. Fünf Einviertel durch sieben Achtel ist sechs. Sechs durch eins ist sechs. Sechs Dreiviertel durch eins Einachtel ist sechs. Siebeneinhalb durch eins Einviertel ist sechs. Acht Einviertel durch eins Dreiachtel ist sechs. Neun durch eineinhalb ist sechs.

Der Mindestabstand beträgt in jeder Zeile der Tabelle sechs Seildurchmesser. Diese Rechnung stammt von uns; die Tabelle druckt die Produkte, nicht die Regel. Das ist eine Kleinigkeit, verändert aber, wie man die Spalte liest. Neun unabhängig variierende Zahlen wären neun Fakten zum Nachschlagen. Neun Zahlen, die alle sechs Durchmesser sind, sind ein Fakt, neunmal gedruckt, damit auf der Baustelle niemand multiplizieren muss.

Wie viele, wie weit auseinander, aber nie wie fest

Wir haben im gesamten Abschnitt Wörter gezählt. Das Wort torque (Drehmoment) kommt kein einziges Mal vor. Ebenso wenig retighten (nachziehen), irgendeine Form von lubricate (schmieren) oder seat (setzen).

Das Wort tighten (anziehen) kommt genau einmal vor, in Absatz (c)(10), und es ist keine Anweisung, etwas anzuziehen (sinngemäß übersetzt): „Hände oder Finger dürfen nicht zwischen Anschlagmittel und Last gebracht werden, während das Anschlagmittel um die Last zugezogen wird.“ Das einzige Vorkommen des Wortes ist eine Warnung, die Hände aus dem Weg zu nehmen.

Die Vorschrift legt also fest, wie viele Klemmen es sind und wie weit sie auseinander sitzen, sagt aber nichts darüber, wie fest sie angezogen werden. Eine solche Fehlstellenzählung hat diese Website schon einmal gemacht, an einer anderen Vorschrift über eine Verbindung, die absichtlich nicht geklemmt wird; diese Seite wird verlinkt statt wiederholt, und die beiden Dokumente werden hier nur in der Form des Befunds verglichen.

Noch eine Leerstelle, in einem anderen Dokument. Gelesen haben wir auch 29 CFR 1910.184, die allgemeine Industrievorschrift für Anschlagmittel, die mit etwa zweiundzwanzigtausend Zeichen länger ist als der Bauabschnitt mit etwa fünfzehntausendsiebenhundert. Das Wort clip (Klemme) kommt darin null Mal vor, U-bolt null Mal und torque null Mal. Die Klemmentabelle steht in der Bauvorschrift und nicht dort.

Was damit geklärt ist und was nicht

• Die Anzahl der Klemmen hängt von der Klemme ab, nicht nur vom Seil: Für jeden Seildurchmesser sind zwei Werte gedruckt, gesenkgeschmiedet und anderer Werkstoff
• Anderer Werkstoff braucht in sieben der neun Zeilen eine Klemme mehr und in den übrigen beiden gleich viele, nach unserer Zählung
• Der Mindestabstand beträgt in allen neun Zeilen sechs Seildurchmesser, nach unserer Rechnung; die Tabelle druckt die Produkte, nicht die Regel
• Augen in Hahnepots, Anschlagseilen und Bull Wires dürfen nicht mit Klemmen oder Knoten gebildet werden, und vier Absätze später bemisst eine Tabelle die Klemmen, mit denen Augen gebildet werden
• Der U-Teil muss bei Augspleißen am losen Seilende anliegen
• Das Wort torque kommt im Abschnitt nicht vor, und das einzige Vorkommen von tighten ist eine Warnung zu den Händen
• Die allgemeine Industrievorschrift für Anschlagmittel enthält das Wort clip null Mal
• Ein reservierter Absatz trägt im XML der Jahresausgabe die Kennung (i1), was wir berichten, ohne zu behaupten, dass die aktuelle Ausgabe übereinstimmt
• Gelesen wurde die Jahresausgabe vom 1. Juli 2025; die aktuelle elektronische Ausgabe war nicht erreichbar und lieferte durchgehend 503
• Die Vorschrift sagt nicht, warum das Schmieden die Anzahl ändert, und wir auch nicht
• Dies ist keine Anleitung zum Anschlagen

Die Gewohnheit, die sich daraus lohnt: prüfen, wonach eine Menge indiziert ist. Eine Tabelle, die sagt, wie viele Verbindungselemente nötig sind, beantwortet eine Frage über eine Verbindung, und die Verbindung besteht aus mehr als einem Teil. Wenn sich die Anzahl ändert, das betrachtete Teil aber nicht, liegt die Antwort an anderer Stelle der Baugruppe.

Eine spätere Seite fand dieselbe Frage innerhalb einer Vorschrift zweimal in entgegengesetzter Richtung beantwortet: Ein Wulst am Rohrende ersetzt in einem Abschnitt eine Schelle und ist in einem anderen zusätzlich zu zwei Schellen vorgeschrieben.

Eine spätere Seite stellte dies neben eine Tabelle, deren zwanzig gedruckte Zahlen sich nicht auf eine einzige Regel zurückführen ließen; genau deshalb lohnt sich die Minute für die Prüfung.

Eine spätere Seite führte dieselbe Division an einer kürzeren Spalte durch und fand eine Regel mit einem gerundeten letzten Wert, das dritte mögliche Ergebnis dieses Tests.

Eine spätere Seite konnte schließlich, was diese nicht konnte, und las denselben Bundestext aus zwei unabhängigen Ausgaben, die Wort für Wort übereinstimmten.

Dieser Beitrag gehört nicht zu nur einem der sechs Schritte. Er betrifft mehrere Schritte oder Vorgänge nach der Montage. Die zugrunde liegenden Entscheidungen stehen im englischen Beitrag Specifying a screw.

Häufige Fragen

Hängt die Zahl der Drahtseilklemmen nur vom Seil ab?

In dieser Tabelle nicht. Sie druckt für jeden Seildurchmesser zwei Werte, einen für gesenkgeschmiedete Klemmen und einen für Klemmen aus anderem Werkstoff. Für ein Seil von einem halben Zoll sind es drei und vier.

Wie viel macht der Werkstoff der Klemme aus?

Nach unserer Zählung der neun Zeilen braucht eine nicht gesenkgeschmiedete Klemme in sieben Zeilen eine Klemme mehr und in den beiden Zeilen für ein und ein Achtel Zoll sowie ein und drei Achtel Zoll gleich viele.

Warum ändert das Schmieden die Anzahl?

Die Vorschrift sagt es nicht, und diese Seite rät nicht.

Wie groß ist der Mindestabstand?

Die Tabelle druckt für jeden Seildurchmesser einen Wert. Teilt man jeden durch den Durchmesser in derselben Zeile, ergibt sich jedes Mal sechs; der Abstand beträgt also durchgehend sechs Seildurchmesser. Diese Rechnung stammt von uns und ist keine Aussage der Tabelle.

Dürfen Augen überhaupt mit Klemmen gebildet werden?

Der Abschnitt sagt, dass Augen in Drahtseil-Hahnepots, Anschlagseilen oder Bull Wires nicht mit Drahtseilklemmen oder Knoten gebildet werden dürfen, und vier Absätze später, dass bei Verwendung von Drahtseilklemmen mit U-Bügel zum Bilden von Augen Anzahl und Abstand nach der Tabelle zu bestimmen sind. Das Verbot auf diese drei genannten Anwendungen zu beziehen, ist unsere Lesart der Struktur; der Abschnitt spricht es nicht aus.

Wie herum wird der U-Bügel angebracht?

Der Abschnitt sagt, dass der U-Bügel bei Augspleißen so anzubringen ist, dass der U-Teil am losen Seilende anliegt.

Sagt die Vorschrift, wie fest die Klemmen anzuziehen sind?

Das Wort torque kommt im gesamten Abschnitt nicht vor. Das Wort tighten kommt einmal vor, und dieses eine Mal ist es eine Warnung, Hände oder Finger nicht zwischen Anschlagmittel und Last zu bringen, während das Anschlagmittel um die Last zugezogen wird.

Ist das der aktuelle Text?

Es ist die Jahresausgabe des Government Publishing Office, deren Datumsfeld den 1. Juli 2025 nennt. Ein Abgleich mit der aktuellen elektronischen Ausgabe war nicht möglich, weil sie auf jede Anfrage 503 lieferte; diese Seite behauptet daher nicht, dass beide übereinstimmen.

Ist das eine Anleitung zum Anschlagen?

Nein. Wer ein Auge in ein Drahtseil einbindet, muss die Vorschrift selbst lesen, in der Fassung, die am Ort der Arbeit gilt.

Quellen

• 29 CFR 1926.251, Rigging equipment for material handling, XML der Jahresausgabe vom 1. Juli 2025, einschließlich Tabelle H-2
• 29 CFR 1910.184, Slings, XML der Jahresausgabe vom 1. Juli 2025, nur zum Zählen von Wörtern gelesen

Beide Dokumente sind maschinenlesbares XML des Government Publishing Office, keine Scans; es war also keine Texterkennung beteiligt. Die Tabelle wurde aus dem Zeilen- und Zellen-Markup der Quelldatei gelesen, nicht aus abgeflachtem Text, weil das Abflachen einer Behördentabelle die Spaltenreihenfolge durcheinanderbringt. Ein Abgleich mit der aktuellen elektronischen Ausgabe der Vorschrift war nicht möglich: Sie lieferte auf jede Form der Anfrage 503, während ihr Katalog-Endpunkt normal antwortete; diese Seite beruht daher auf der Jahresausgabe vom 1. Juli 2025 und behauptet nicht, dem heute geltenden Text zu entsprechen. Der reservierte Absatz mit der Kennung (i1) ist das, was die Datei der Jahresausgabe enthält, berichtet ohne Aussage über die aktuelle Ausgabe. Folgendes sind unsere eigenen Zählungen und Rechnungen, keine Aussagen der Vorschrift: dass der Mindestabstand in allen neun Zeilen sechs Seildurchmesser beträgt; dass eine Klemme aus anderem Werkstoff in sieben der neun Zeilen eine mehr braucht; dass das Wort torque im Abschnitt nicht vorkommt; und dass die allgemeine Industrievorschrift für Anschlagmittel das Wort clip null Mal enthält. Das Verbot auf die drei genannten Anwendungen zu beziehen, ist ebenfalls unsere Lesart; der Abschnitt spricht es nicht aus. Die Vorschrift sagt nicht, warum das Schmieden die Anzahl ändert, und diese Seite rät nicht. Dieser Artikel entstand nicht aus einer Forumsfrage, sondern aus einer Durchsicht der Verbindungselementfamilien nach fehlender Abdeckung. Dies ist keine Anleitung zum Anschlagen, diese Website ist kein Lieferant von Anschlagmitteln, und es wird keine Marke genannt. Die sonst genutzten Browserwerkzeuge stehen weiterhin nicht zur Verfügung.
