Cam-out: Die meistwiederholte Aussage über den Phillips-Kreuzschlitz ist verkehrt

Kurz gesagt: „Der Phillips-Kreuzschlitz wurde so konstruiert, dass das Bit herausrutscht, damit man nicht überdrehen kann“ ist die meistwiederholte Behauptung über Schraubenantriebe, und die Patente hinter dem Kreuzschlitz erwähnen sie überhaupt nicht. Wir haben beide anhand der Scans gelesen. Die Anmeldung von 1933 argumentiert mit Fertigungskosten und Kopffestigkeit, die von 1936 mit dem Stanzen, und das Wort cam kommt in keiner von beiden vor. Als Vorteil galt Cam-out erst später, als frühe Elektroschrauber unzuverlässige Drehmomentkupplungen hatten und Abrutschen besser war als Abreißen. Der Unterschied ist wichtig: Wer glaubt, der Kreuzschlitz solle abrutschen, hält einen ausgenudelten Kopf für normalen Verschleiß statt für einen beherrschbaren Prozessfehler.

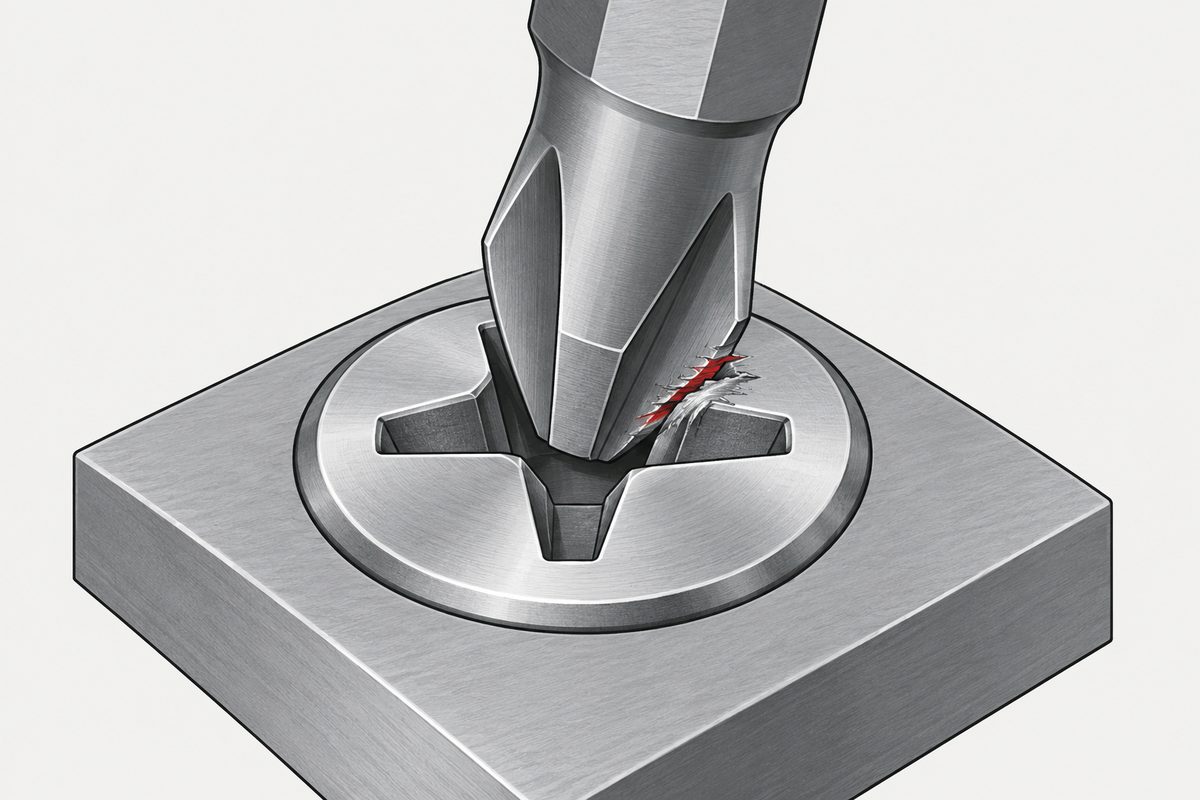

Nahaufnahme eines Phillips-Bits, das gegen eine beschädigte Flanke der Antriebsaussparung einer in eine Platte eingedrehten Stahlschraube drückt.

Fester drücken tut jeder, und meist funktioniert es

Der Schraubendreher beginnt abzurutschen, also drückt man stärker. Das ist kein schlechter Instinkt: Mehr Axialkraft hält das Bit in der Aussparung, und meistens geht die Schraube hinein, und niemand denkt mehr daran.

Es ist in diesem Moment auch der einzige Hebel, den eine Hand hat. Und es funktioniert — genügend fluchtende Andrückkraft unterdrückt Cam-out tatsächlich. Was sie nicht beheben kann, ist der Teil, der feststand, bevor jemand zum Schraubendreher griff: Die Geometrie der Antriebsaussparung legt fest, welcher Anteil der Kontaktreaktion das Bit wieder hinausdrückt, und keine Kraft ändert dieses Verhältnis.

Die Behauptung im Einleitungsabsatz stellt man nicht vom Hörensagen auf, deshalb haben wir beide Patente beim USPTO abgerufen und die Scans gelesen: was die beiden Kreuzschlitz-Patente tatsächlich sagen, einschließlich der Frage, wessen Name auf dem von 1933 steht.

Also fester drücken — und das ist nur die Hälfte, die Sie steuern

Der Kreuzschlitz hat geneigte Flanken. Dreht man gegen Widerstand, wird ein Teil dieses Drehmoments in eine Axialkraft umgesetzt, die das Bit aus der Aussparung drückt. Drei Dinge entscheiden, ob es abrutscht:

Der Flankenwinkel — je stärker geneigt, desto mehr Drehmoment wird zu Auswurfkraft
Die Andrückkraft am Schraubendreher — Werker oder Maschine müssen aufbringen, was die Geometrie verschenkt
Der Verschleiß des Bits — eine abgerundete Bitspitze liegt auf einem kleineren, stärker geneigten Teil der Flanke an, rutscht also früher ab und verschleißt dadurch weiter

Der letzte Punkt ist ein Rückkopplungskreis, und deshalb kommt Cam-out plötzlich. Eine Linie läuft monatelang ohne Beanstandung und produziert dann innerhalb weniger Tage eine Serie ausgenudelter Köpfe. An den Schrauben hat sich nichts geändert. Das Bit hat den Punkt überschritten, ab dem das Abrutschen seinen eigenen Verschleiß beschleunigt.

Phillips, JIS und Pozidriv: auf den ersten Blick gleich, unter Last verschieden

Drei Kreuzschlitze und was sie unterscheidet
Aussparung	Verhalten unter Drehmoment	Woran man sie erkennt
Phillips	Geneigte Flanken; rutscht ab, bevor sehr hohes Drehmoment erreicht ist	Keine Kennzeichnung; abgerundete Übergänge in der Mitte
JIS B 1012	Darauf ausgelegt, nicht abzurutschen — nimmt also weiter Drehmoment auf, bis etwas anderes nachgibt	Meist ein einzelner kleiner Punkt oder eine Vertiefung neben dem Kreuz; eckigere Kanten an den Flügeln der Aussparung (Bezeichnungen der Aussparungen auf Chinesisch und Englisch)
Pozidriv	Zusätzliche Rippen ergeben einen geraderen Flankenkontakt; widersteht dem Abrutschen	Vier feine radiale Striche zwischen den Hauptflügeln — das deutlichste Erkennungszeichen der drei

Die gefährliche Paarung ist ein Phillips-Bit in einer JIS-Aussparung. Die JIS-Aussparung gibt das Drehmoment nicht ab, die Last bleibt also bestehen, und es ist die Aussparung, die sich verformt. Gemeldet wird das fast jedes Mal als „weiche Schrauben“ — und ein Lieferantenwechsel hilft nicht, weil die Schrauben nie die Variable waren.

Warum es schlimmer wird, je kleiner die Schraube ist

Die Aussparung wird in den Kopf gestanzt, und der Kopf hat wenig Material. Eine tiefere Aussparung greift besser und lässt weniger Wand übrig — unter M2 ist dieser Kompromiss knapp, und es ist dieselbe Grenze, die überhaupt festlegt, wie viel Kopf sich formen lässt
Die Andrückkraft skaliert nicht nach unten. Die Kraft einer Hand oder einer Vorrichtung ist ungefähr konstant, und bei einem kleinen Kopf ist sie ein viel größerer Anteil dessen, was der Kopf aushält
Die Beschichtung verändert die Reibung in der Aussparung ebenso wie am Gewinde, sodass ein Wechsel der Oberflächenbehandlung das Cam-out-Verhalten verändern kann, ohne dass jemand die Schraube geändert hat

Fünf Prüfungen, wenn Köpfe ausnudeln

Zuerst das Bit wechseln, vor allem anderen. Es ist die billigste und wahrscheinlichste Variable. Behebt das den Fehler, haben Sie die Antwort für ein paar Dollar
An einem Muster nach einem Punkt neben dem Kreuz suchen. Sind die Schrauben JIS und die Bits Phillips, ist die Fehlpaarung die Ursache
Die Andrückkraft prüfen, nicht nur das Drehmoment. Ein richtig eingestellter, aber leicht angedrückter Schrauber rutscht bei einem Drehmoment ab, das er sonst übertragen würde
Die Ausrichtung prüfen. Ein schräg eingeführter Schrauber belastet einen Flügel der Aussparung, und ein Flügel versagt immer vor vieren
Prüfen, ob sich Beschichtung oder Lieferant kürzlich geändert haben. Die Reibung in der Aussparung gehört zum System

Vier der fünf kosten nichts, und keine betrifft die Schraube. Eine ausgenudelte Aussparung bei weiterhin geklemmter Verbindung ist überhaupt kein Gewindeversagen, und wer sie so behandelt, schickt die Untersuchung zum falschen Lieferanten.

Wann man den Kreuzschlitz hinter sich lassen sollte

Wird maschinell, in hoher Stückzahl oder unter etwa M2 montiert, beseitigt ein Innenantrieb mit nahezu parallelen Flanken — Innensechsrund, Innensechskant — den Mechanismus, statt ihn zu verwalten. Das Drehmoment geht in die Verbindung statt in das Hinausdrücken des Bits.

Was Sie gewinnen: höheres übertragbares Drehmoment bei gleicher Kopfgröße, längere Bitstandzeit, weit weniger Abhängigkeit vom Werker
Was zuerst gegeben sein muss: der Kopf muss die Aussparung tragen können — die Tiefe konkurriert mit der Kopffestigkeit, und das Volumen der Aussparung kann eine zusätzliche Umformstufe erfordern
Was Sie bezahlen: Werkzeug für den Aussparungsstempel, und jeder Servicetechniker braucht nun den passenden Schraubendreher
Was Sie nicht auslassen dürfen: Eine andere Aussparung verändert die Kopfreibung und damit die Klemmkraft, die ein gegebenes Drehmoment erzeugt — das ist eine Änderung der Verbindung und muss neu verifiziert werden

In der Praxis entscheidet der zweite Punkt. Ein Produkt, das im Feld von Leuten gewartet wird, die einen Phillips-Schraubendreher und sonst nichts besitzen, hat einen echten Grund, beim Kreuzschlitz zu bleiben — und dieser Grund hat mit Technik nichts zu tun.

Eine Familie, die man vor dem Einkauf kennen sollte: die beiden Antriebe, die beide Y heißen. Sie sind nicht austauschbar, und die Behauptung, drei Schlitze widerstünden Cam-out besser, lässt sich nicht belegen.

Das übliche Ziel ist Innensechsrund — und der Mechanismus ist konkreter als „greift besser“: Innensechsrund heißt nicht T20.

Der umgekehrte Weg — zurück zum Schlitz — versagt anders: seitlich, nicht nach oben. Siehe die Schlitzschraube, die niemand beschaffen kann.

Dieser Beitrag behandelt Schritt 4: Antrieb. Die vollständige Reihenfolge lautet Grundwerkstoff, Gewinde, Kopf, Antrieb, Oberfläche und Dokumentation. Warum eine andere Reihenfolge Nacharbeit verursacht, erläutert der englische Beitrag Specifying a screw.

Häufige Fragen

Wurde die Phillips-Schraube absichtlich auf Cam-out ausgelegt?

Die verbreitete Geschichte sagt ja, und keines der beiden Patente stützt sie. US 1,908,080 von 1933 und US 2,046,343 von 1936 wurden vollständig gelesen, und das Wort cam kommt in keinem vor; die Ansprüche beider sind rein geometrisch und sagen nichts über Drehmoment. Das Dokument von 1933 argumentiert mit den Fertigungskosten gegenüber Gießen und Räumen sowie mit der Kopffestigkeit. Als Vorteil galt Cam-out erst später, als frühe Elektroschrauber unzuverlässige drehmomentbegrenzende Kupplungen hatten und ein abrutschendes Bit einer abgerissenen Schraube vorzuziehen war. Das Verhalten folgt aus der geneigten Flankengeometrie und war kein erklärtes ursprüngliches Ziel.

Was ist der Unterschied zwischen Phillips- und JIS-Schrauben?

Sie sehen fast gleich aus, doch die JIS-Aussparung ist so geformt, dass sie das Drehmoment nicht durch Abrutschen abgibt, die Phillips-Aussparung dagegen schon. Eine JIS-Schraube trägt meist einen einzelnen kleinen Punkt oder eine Vertiefung neben dem Kreuz. Wird eine JIS-Schraube mit einem Phillips-Bit eingedreht, bleibt die Last bestehen, statt abgebaut zu werden, und die Aussparung verformt sich — ein Fehler, der fast immer als weiche Schrauben gemeldet wird, obwohl die Schrauben nie die Variable waren.

Woran erkennt man eine Pozidriv-Schraube?

Pozidriv-Köpfe tragen vier feine radiale Striche zwischen den vier Hauptflügeln des Kreuzes. Unter den drei gängigen Kreuzschlitzen ist das das deutlichste Erkennungszeichen. Die zusätzlichen Rippen ergeben einen geraderen Flankenkontakt, sodass eine Pozidriv-Aussparung dem Cam-out besser widersteht als Phillips.

Warum beginnen Schraubenköpfe auf einer Linie, die monatelang gut lief, plötzlich auszunudeln?

Meist hat der Bitverschleiß eine Schwelle überschritten. Ein verschlissenes Bit liegt an einem kleineren, stärker geneigten Teil der Flanke an, rutscht also früher ab, und das Abrutschen verschleißt es weiter — ein Rückkopplungskreis. Deshalb tritt der Fehler plötzlich und nicht allmählich auf. Wechseln Sie das Bit, bevor Sie etwas anderes untersuchen; es ist die billigste Variable und die wahrscheinlichste Ursache, und an den Schrauben muss sich nichts geändert haben.

Sollten kleine Schrauben Torx statt Phillips verwenden?

Unter etwa M2 oder überall dort, wo maschinell und in hoher Stückzahl montiert wird, beseitigt ein Innenantrieb mit nahezu parallelen Flanken wie Innensechsrund oder Innensechskant den Cam-out-Mechanismus, statt ihn zu verwalten; er überträgt bei gleicher Kopfgröße mehr Drehmoment, und das Bit hält viel länger. Die Kehrseite sind die Werkzeugkosten für den Aussparungsstempel und die Tatsache, dass dann jeder Servicetechniker im Feld den passenden Schraubendreher braucht — oft der entscheidende Punkt.
