環向力原本不走鉚釘：阿羅哈航空 243 號班機的機身搭接設計上由膠層傳力，脫膠後力轉到三排沉頭鉚釘上，而 0.036 吋蒙皮上的沉頭孔底是一道刀口

24,000 呎，約 18 呎長的客艙頂部不見了

先把事故講到扣件出場為止。依 NTSB 報告（AAR-89/03），1988 年 4 月 28 日 13:46，阿羅哈航空一架波音 737-200（N73711）從夏威夷 Hilo 飛往 Honolulu， 在 24,000 呎發生爆炸性減壓與結構失效。機上有乘客 89 人、組員 6 人；一名空服員被吸出機外，推定死亡；乘客 7 人與空服員 1 人重傷。機組緊急下降，降落在茂宜島的 Kahului 機場。

這架飛機 1969 年製造，生產線號 152，事故時累計 89,680 個飛行循環（flight cycles，即起降次數）。報告也提醒，阿羅哈部分航線達不到最大壓差 7.5 psi，所以等效的全壓循環數明顯比這個數字少。 脫離的結構沒有找回來，起點是從留在機上的結構推回去的。NTSB 的結論是，機身最可能沿著左側 S-10L 搭接、從機身站位 BS 440 附近開始撕開。 兩個證據都指向同一排鉚釘：留在機上的 BS 520 處，S-10L 搭接至少七個相鄰鉚釘孔的兩側都有疲勞裂紋；一位乘客登機時，在 S-10L 搭接的上排鉚釘處看到一條縱向裂紋，事後才說出來。

報告的結論第 7、8 條把機制寫成兩句：失效起於 S-10L 搭接，機制是搭接上排鉚釘孔旁蒙皮的多處疲勞裂紋，加上止裂帶脫膠，使機身失去失效安全（fail-safe）的特性； 疲勞裂紋從沉頭鉚釘孔的刀口（knife edge）開始，刀口集中的應力「因為搭接脫膠，經由鉚釘傳遞」。要讀懂第 8 條的後半句，得先知道這道搭接原本是怎麼分工的。

這道搭接，設計上讓膠層傳力

依報告 1.6.2 節，事故位置所在的 43 段，上半部每片蒙皮由兩片 0.036 吋（約 0.91 mm）鋁板熱膠接後化學銑切而成，留下每 10 吋一道的環向止裂帶（tear strap）。 相鄰兩片蒙皮在縱向搭接：上面那片的邊緣疊在下面那片外側約 3 吋（約 76 mm），以三排鉚釘加上膠接結合，中排鉚釘同時把搭接固定在內側的長桁上。

生產線號 1 到 291 的飛機，搭接用的是冷膠接（cold bond）：浸了環氧樹脂的織布（scrim cloth）夾在兩片單層 0.036 吋蒙皮之間，再加三排沉頭鉚釘機械固定。 這種膠在室溫就會反應，要用乾冰溫度保存，裝配前才回溫。報告寫明這個設計的用意： 機身環向載荷（增壓造成的圓周方向載荷）「設計上經由膠接傳遞，而不是經由鉚釘」，所以可以用更輕、更薄的蒙皮，疲勞壽命也不打折（原文 intended to be transferred through the bonded joint, rather than through the rivets）。N73711 的線號是 152，在這個範圍內。

問題出在膠。報告引述波音工程師的說法：早期生產的清潔與蝕刻沒有提供一致的表面氧化層，scrim 上的冷凝水沒除乾淨、或在室溫放太久提早固化，都會讓膠接變差； 結果是隨機出現環境耐久性低、容易腐蝕、甚至有些區域根本沒黏上的膠接。進了水之後，腐蝕產物的累積、水的毛細滲入與凍融循環，又讓脫膠繼續擴大。 冷膠搭接在 1972 年停產；線號 292 起改成不膠接、接合面塗鉻酸鹽聚硫化物密封的鉚接搭接，外片在搭接處保留雙層，多出 0.036 吋。

波音的服務通告 737-53-1039 第 2 次修訂（1974 年 2 月 8 日，收在報告附錄 C）記載，七家業者在 30 架飛機上回報膠層劣化，累計飛時最低只有 3,000 小時的飛機上就已發現，範圍從小區塊到 6 呎以上； 多數情況要等腐蝕讓外皮鼓起、出現裂紋或扣件頭缺失，才能確認。膠一旦脫開，原本不負責主要傳力的鉚釘，就要接手。

膠一脫開，力就走到三排沉頭鉚釘，而孔底是一道刀口

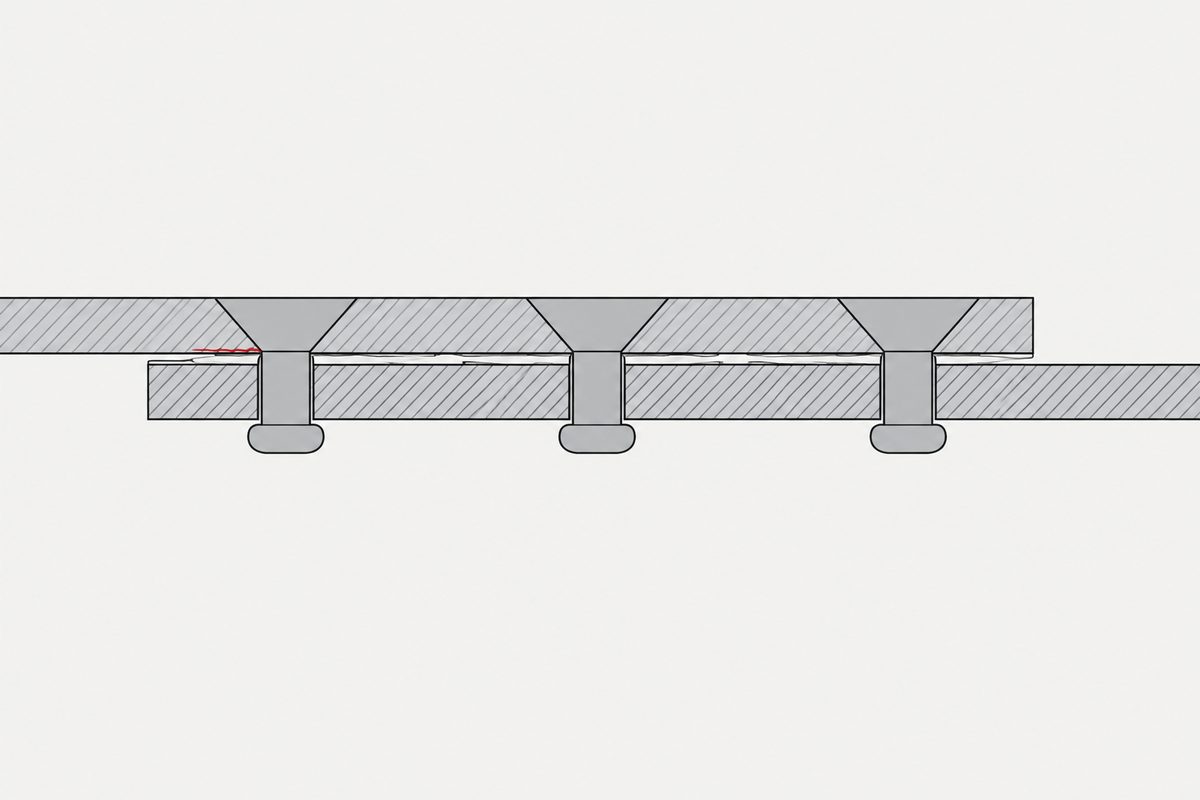

報告引述波音工程師：搭接脫膠時，通過接頭的環向載荷改由機械固定兩片蒙皮的三排沉頭鉚釘承擔。因為膠接讓蒙皮可以只用單層， 頭部齊平的沉頭鉚釘，其錐孔穿過了外層 0.036 吋板的整個厚度，孔底形成刀口，集中應力；這些應力隨每次增壓循環反覆，最後在該處疲勞開裂。

刀口是怎麼來的，用一個假設的尺寸就看得出來。沉頭鉚釘的頭是一個錐，要埋平，板上就要先做出同樣深的錐孔。以報告所述 0.036 吋的外層板為例，假設錐孔深 0.04 吋（這個深度是假設值，不是報告提供的鉚釘尺寸）， 錐面會一路切到板的背面，孔壁沒有留下任何圓柱段，錐面與背面相交成一圈尖邊。板厚夠的時候，錐孔下方還有一段直孔壁可以承壓；板太薄，就只剩那圈尖邊。 這個幾何後果本站在板太薄，就咬不住螺紋了依標準談過，這裡多的是事故裡的實證。

裂紋出在哪一排，報告也講了理由。圓筒形機身的環向應力是縱向應力的兩倍，所以裂紋沿機身縱向、垂直於環向力擴展。外層蒙皮在搭接的上排孔受力最大，而且每個孔都有刀口，所以裂紋主要出在外片上排； 內層蒙皮受力最大的是下排孔，但內片的孔不做沉頭，比較不容易從那裡起裂。

板厚差多少才算夠？至少對這道搭接，波音 1974 年的服務通告第 2 次修訂給過一條界線。通告寫道，實驗室試驗顯示，最薄的 0.036 吋蒙皮，搭接若有大面積脫膠，理論疲勞壽命會降低， 原因是「扣件頭沉頭孔底部的尖邊」；較厚的蒙皮在同樣大面積脫膠時疲勞強度較高，因為沉頭孔底部的邊沒有那麼尖；外層蒙皮 0.056 吋以上的搭接，即使完全脫膠，疲勞壽命也令人滿意。下一句緊接著提醒，這些接頭仍會受到腐蝕損傷。 所以這一版通告的年度外部近距離目視疲勞檢查，針對外層蒙皮薄於 0.056 吋的搭接，從 30,000 個客艙增壓循環開始；已依指定方法重新鉚固的接頭，通告另有處理條件。 換句話說，在這種搭接上，外層蒙皮從 0.036 吋到 0.056 吋（多約 0.5 mm、約 1.56 倍，本站換算），波音對疲勞壽命的判斷就不同。這是通告對不同板厚的疲勞判斷，不能據此認定某個接頭只要加厚就已足夠，也不是沉頭扣件的通用厚度界線。

兩倍壽命的疲勞試驗沒出裂紋，NTSB 認為可能是因為膠黏得好

既然有這個弱點，認證時的疲勞試驗為什麼沒抓到？報告 1.17.2 節記載，737 沒有做整機疲勞試驗，而是用一段機身頂到底的半段（報告稱為 quonset hut）在全壓差下循環 150,000 次， 是 75,000 次經濟設計壽命目標的兩倍；試驗段沒有出現疲勞裂紋，也沒有脫膠。報告接著寫：疲勞評估沒有考慮脫膠的可能，也沒有考慮腐蝕對搭接強度的影響。

NTSB 的分析認為，試驗沒有產生疲勞裂紋，很可能是因為試驗件的搭接與止裂帶膠接一開始就品質良好。結論第 10 條說得更直接：試驗參數沒有考慮服役中搭接脫膠、腐蝕與疲勞裂紋的長期效應，所以試驗不能反映機隊的實際疲勞表現。 一個在試驗室裡成立的壽命，只對試驗件的狀態成立；試驗條件怎麼決定結果的意義，本站另有一篇「疲勞極限」是一個試驗約定。

報告也記錄了另一個對照。1986 年波音買下一架線號 90、約 59,000 個實際循環的 737，檢查時搭接與止裂帶的膠接都良好，再追加 70,000 次以上的試驗循環： 報告記為 79,000 次時首次發現 7 條蒙皮裂紋，89,000 次時一個 20 吋的格內約有 15 條，100,000 次時連成約 32 吋，到 100,673 次接近 40 吋，蒙皮翻開、受控洩壓。 試驗途中，波音在 89,000 次之後於 BS 760 與 BS 820 加裝了額外的帶，報告記載波音的說法是為了保全試驗件、不會改變疲勞試驗的結果；所以這裡只對照報告記載的行為，不把兩架飛機當成條件相同。 那架試驗機的裂紋最後照設計翻開了。243 號班機沒有，差別要回到止裂帶與那一排孔。

一排孔一起裂，失效安全就不靈了

737 機身的失效安全設計，是讓裂紋碰到每 10 吋一道的止裂帶時轉向，蒙皮像一片翼片翻開，壓力在可控的情況下洩掉。製造商的準則是機身要能承受 40 吋（約 1 公尺）的裂紋而不發生災難性失效。 報告寫明，這個準則沒有考慮長期服役後相鄰裂紋連通的情況，只做了當時「一般的」疲勞評估。

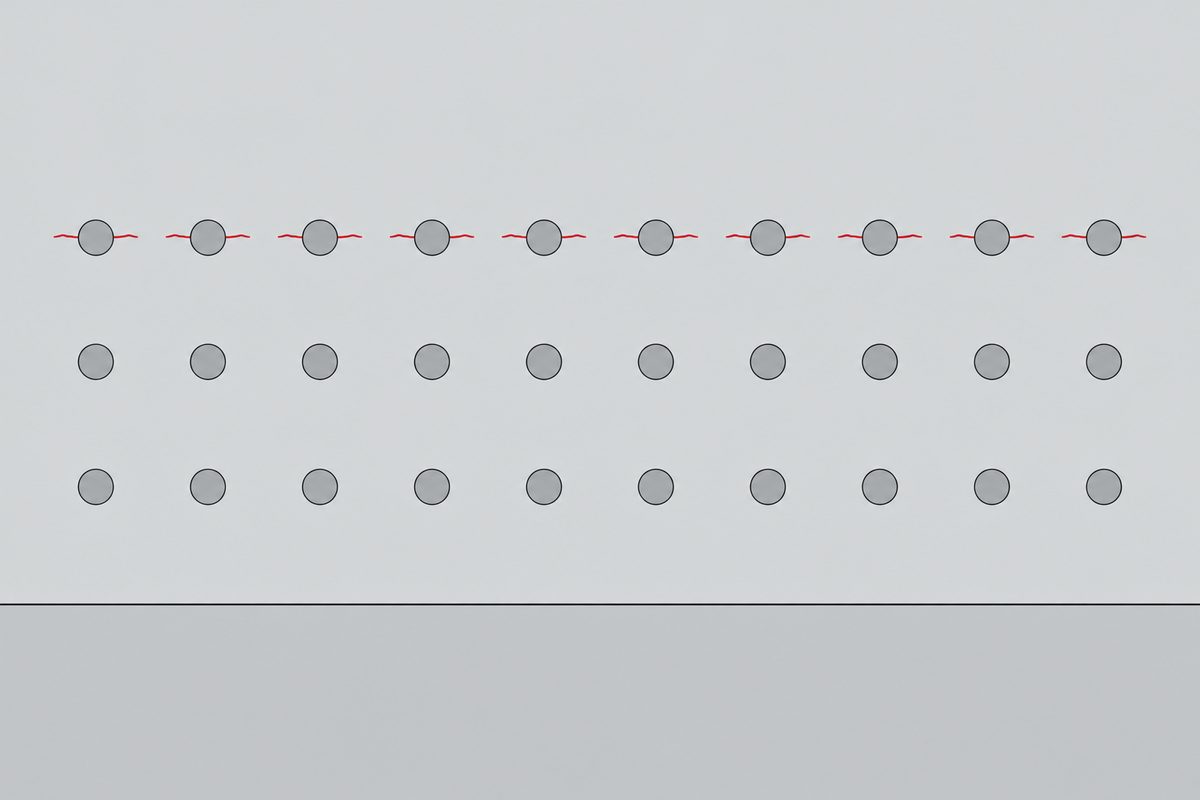

NTSB 用多處損傷（multiple site damage，MSD）描述這種狀態：沿一排鉚釘出現的多條疲勞裂紋。最壞的情況，是整排扣件孔的兩側都有目視看不見的小裂紋，可能在任何一條被看見之前就造成機身災難性失效。 止裂帶如果也脫膠，就失去加勁作用，裂紋可以像沒有止裂帶一樣跑下去。報告的結論是，S-10L 搭接上已經有足夠的疲勞裂紋或止裂帶脫膠（或兩者），讓設計預期的受控洩壓失效，多條小裂紋迅速連成一條。

小裂紋為什麼能連成一條，用假設的數字看最清楚。假設孔距 1 吋、孔徑 0.16 吋，每個孔兩側各有 0.1 吋的裂紋（都是假設值，報告沒有給孔距）， 兩孔之間原本 0.84 吋的材料只剩 0.64 吋；一整排孔都這樣時，整排剩下的截面一起變小，而不是只有一處變弱。附錄 J 收錄的 FAA 1986 年報告，就把 MSD 定義成相鄰扣件孔的裂紋多到可能引發淨截面降伏、或削弱失效安全能力的狀態， 並指出約 0.2 吋的小裂紋在營運中的飛機上可能很難找到。

事故飛機身上留下的證據，就是這個樣子。NTSB 材料實驗室切下的 S-4L 兩段樣本沿搭接長度方向各有 18 組鉚釘位置（每組跨上、中、下三排），上排幾乎每個孔旁的蒙皮都有疲勞裂紋，較長的在兩道止裂帶之間的中段； S-4L 的 BS 519 到 536 這一段連續 16 個上排孔有疲勞裂紋，單向最長 0.18 吋（約 4.6 mm），從沉頭孔的刀口量起，跨過孔的裂紋兩端距離最長 0.53 吋（約 13.5 mm，這個值包含中間的鉚釘孔）； 卡在右翼的 S-4R 碎片有一條 0.27 吋（約 6.9 mm），是全機最長的之一，整段冷膠搭接都已脫膠。波音對 7 條較大裂紋（S-4R 五條、S-10L 兩條）做疲勞紋計數，0.105 到 0.161 吋的裂紋估計長了 23,628 到 37,148 個循環（±20%）。

這些裂紋小到檢查本身也有門檻。事故後現場的渦電流檢查，只可靠地找到大於 0.08 吋（約 2.0 mm）的裂紋，而波音的非破壞檢查手冊寫的是可找到沉頭扣件頭下 0.040 吋以上的裂紋。 NTSB 用疲勞紋推算，1987 年 11 月依適航指令做檢查時，S-4R 五條最大裂紋約在 0.09 到 0.13 吋，已經在渦電流可偵測的範圍，應該被找到。 事故後 FAA 要求檢查並回報，18 家業者回報 49 項發現，其中 14 架有多處裂紋（六個以上相鄰扣件）。

終止措施：把上排沉頭鉚釘換成凸頭鉚釘

裂紋找到之後怎麼修，是這份報告裡最接近扣件選擇的一段。波音 1987 年 8 月 20 日的警示服務通告 737-53A1039 第 3 次修訂，修理指示寫的是修補裂紋， 並「把上排其餘的齊平搭接扣件全部換成加大的凸頭實心扣件」（replace all remaining upper row flush joint-fasteners with oversized protruding head solid fasteners）。 FAA 隨後發出的適航指令 AD 87-21-08（1987 年 11 月 2 日生效），相較於警示服務通告的搭接檢查範圍，把線號 1 到 291 的強制檢查位置限縮在 S-4 左右兩道搭接，期限是累計 30,000 次起降前或生效後 250 次起降內，以較晚者為準；發現裂紋時，要再做渦電流檢查並依通告修理。

阿羅哈依結構修理手冊修了 S-4R 的兩處裂紋，沒有把同一排其餘的沉頭鉚釘換掉。結論第 19 條把原因歸於適航指令的指示不夠明確。 NTSB 的分析認為，鑽掉原有鉚釘、換成凸頭鉚釘的終止措施，優於反覆檢查與補片，因為檢查本身就有無法消除的人為誤差；報告也寫明，NTSB 完全同意 FAA 以凸頭鉚釘為強制解法。 依報告 1.17.9 節，強制更換搭接上排鉚釘的 AD 89-09-03 在 1989 年 5 月 8 日生效。

這套終止措施不只換頭型。依報告收錄的通告，修理還包括修補裂紋、依指定方法檢查與擴孔，並確保止裂帶的功能；要換掉的「其餘上排扣件」限於出現裂紋的那一片蒙皮的搭接。 以下是本站的推論，報告沒有逐字寫出：凸頭扣件的頭坐在板面上，新做的孔不需要沉頭；但既有的沉頭孔能不能因此消除刀口與裂紋，取決於指定的擴孔與修理幾何，本頁不把整套修理的效果只歸因於頭型。 不過 NTSB 也提醒，上排換掉之後問題不一定結束：S-4R 樣本中排的許多孔也有疲勞裂紋，NTSB 擔心內層蒙皮的下排孔會成為下一個起裂位置，而那裡被外層蒙皮蓋住，從外面看不到，因此建議 FAA 為已改凸頭扣件的飛機建立持續檢查，涵蓋內外層蒙皮的中排與下排孔以及相鄰止裂帶的扣件孔，並訂出檢查方式、間隔與矯正措施（A-89-58）。

NTSB 的可能原因，與一位委員的不同意見

NTSB 認定的可能原因（probable cause）是：阿羅哈的維修計畫沒有偵測到嚴重的脫膠與疲勞損傷，最後導致 S-10L 搭接失效、機身上半部脫離。 促成因素有四項：阿羅哈管理階層沒有妥善督導維修人員；FAA 沒有妥善評估阿羅哈的維修計畫，也沒有評估其檢查與品管的缺失；FAA 沒有在 AD 87-21-08 中要求檢查波音警示服務通告建議的全部搭接； 以及早期冷膠搭接的生產問題造成膠接耐久性低、腐蝕與提早疲勞開裂之後，波音沒有提出、FAA 也沒有要求完整的終止措施。

委員 Joseph T. Nall 附上了部分同意、部分不同意的意見。他寫道，業界最好的工程師看過這家航空公司的紀錄、知道它的高循環運用，甚至檢查過它的幾架 737， 但沒有人（波音、阿羅哈、FAA 的主任維修督察都沒有）認出或預料到多處裂紋的嚴重性。他問，設計、檢查與維修這架飛機的人，以事故當時的知識，能不能合理預見事故即將發生？他的回答是不能。 他認為多數委員的可能原因寫得太窄，如果有「失效」，那是系統的失效；他寧可把可能原因寫成「未被偵測到的脫膠與疲勞裂紋」，把各方的制度與決策列為促成因素。

兩個版本的爭點，是該把「維修計畫沒有偵測到損傷」還是「未被偵測到的脫膠與疲勞裂紋本身」寫成可能原因。對物理機制，兩者沒有分歧：脫膠與疲勞裂紋讓 S-10L 搭接失效。

從扣件這一側帶得走的四件事

以下是本站的讀法，不是報告寫給一般扣件使用者的建議；報告的正式安全建議發給 FAA、阿羅哈航空與航空運輸協會。

1. 先問這個接頭的力，設計上走哪一條路。這道搭接假設膠層傳力，鉚釘在脫膠之後才變成主要傳力件，而那個「之後」的服役狀態，沒有被原始的認證疲勞評估充分涵蓋。如果接頭靠膠、摩擦或其他元件承擔主要載荷，那個假設失效時扣件與孔受不受得住，要另外問。接頭型態換了，承載方式就跟著換，本站在沒鎖緊的螺栓，是另一種接頭談過摩擦接頭與承壓接頭的差別。
2. 沉頭扣件放在比錐孔還薄的板上，孔的疲勞行為就變了。在這道搭接上，波音把界線放在外層蒙皮 0.056 吋；那是通告對這個接頭的疲勞判斷，不是可以搬到別處的數字。沉頭孔的角度與深度怎麼量、量不到什麼，見沉頭孔的角度，其實你量不到。
3. 一個孔裂了，同一排的其他孔經歷的是同樣的循環。警示服務通告要求換掉的，是出現裂紋那一片蒙皮搭接上排「其餘」全部的齊平扣件，不只裂了的那幾個；只修看得見的裂紋，看不見的鄰居還留在原地。這是本站從這個案例得到的一般性提醒，不是報告對其他接頭的判斷。
4. 頭型是可以改的設計參數。這個案例的終止措施，包括用加大的凸頭實心扣件取代沉頭鉚釘（另有裂紋修補與止裂帶修復），代價是外表面不再齊平。對要求齊平外觀、又只能用薄板的設計，是不是改用凸頭扣件或加厚局部，要由負責設計的工程師依自己的載荷判斷。

這頁不能說的

本頁沒有從報告確定事故位置原裝沉頭鉚釘的完整型號、頭部角度、頭高、沉頭深度與孔中心距；附錄 C 另列有修理用扣件的型號與加工資料，那不是原裝件的實測尺寸，本頁不混用。本頁沒有計算任何應力集中係數或強度。「錐孔深 0.04 吋」與「孔中心距 1 吋、孔徑 0.16 吋、每側 0.1 吋裂紋」都是為了說明機制的假設值。 0.056 吋的界線出自波音 1974 年服務通告對這種 737 搭接的疲勞判斷，本頁沒有讀到試驗本身的資料，也不把它推廣到其他接頭。凸頭扣件與刀口的關係，是本站的推論。 報告是掃描檔，本站以光學文字辨識讀全文，引用的數字以掃描原頁為準（報告印刷頁碼第 14、16、18、20、30、31、32、35、45、46、50、71、73、89、90 頁；PDF 頁碼約為印刷頁碼加 6）。英吋、呎與公制的換算是本站計算。 報告另外詳述了維修計畫、主管機關督導、檢查人員的人因問題、引擎控制鋼索腐蝕與緊急應變，不在本篇扣件分析的範圍；本頁轉述報告的安全分析，不自行判定任何個人的過失或法律責任。 線號 292 以後與現行 737 的搭接，本頁只寫報告提到的內容。
