태양광 구조물 알루미늄에 박은 나사: M5에서 M8로 키워 얻은 인발력은 약 5분의 1

시험 방법

시편은 6063-T6 알루미늄 각관으로, 60 × 110 mm에 벽 두께 2.6 mm이며, 논문에 따르면 시판 태양광 구조물과 일반적인 지붕 시공 관행을 기준으로 치수를 정했습니다. 나사는 두 종류입니다. 벽에 바로 박아 스스로 나사산을 만드는 드릴링 태핑 나사, 그리고 골지름으로 구멍을 뚫고 손으로 탭을 낸 머신 스크루입니다. 둘 다 토크 렌치로 제조사의 착좌 토크(수치는 제시되지 않음)까지 조인 뒤 축 방향으로 뽑았으며, 조합마다 시편은 세 개였습니다.

두 가지 파손 방식

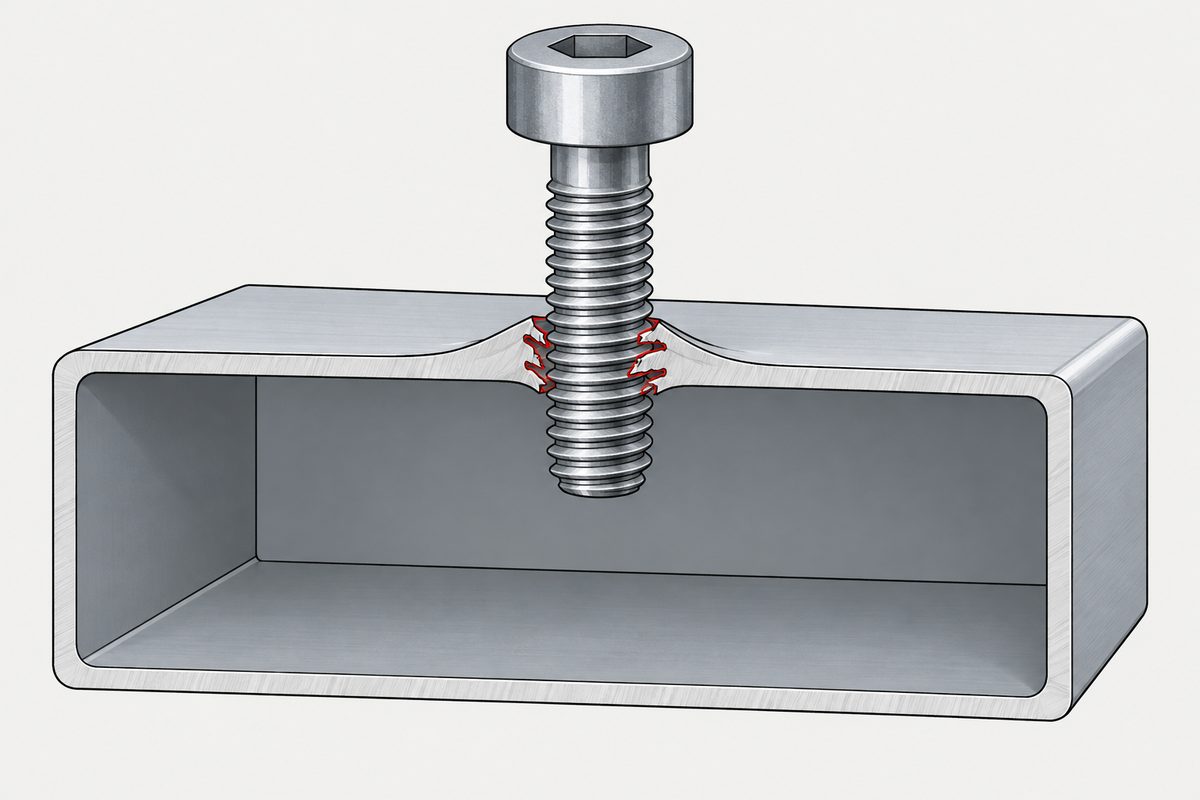

모드 I: 알루미늄 나사산이 뭉개집니다. 나사에는 눈에 보이는 손상이 없고, 각관 벽의 암나사가 전단되어 떨어져 나가며 구멍 주위의 벽이 바깥쪽으로 부풀어 오르고, 최대 하중에서 갑자기 파손됩니다.

모드 II: 나사가 머리 아래에서 끊어집니다. 끊어진 생크는 벽에 남고, 알루미늄은 약간만 변형됩니다.

어느 쪽이 일어나는지는 주로 지름에 달려 있습니다. 가장 가는 3.58 mm는 모드 II였고, 약 5 mm를 넘으면 모두 모드 I이었습니다.

인발 시험 결과 여덟 건

일단 모드 I이 되면 지름의 영향은 훨씬 작아집니다. 7.90 mm와 4.92 mm의 지름 제곱비는 2.58이고, 인발력 비는 8.00 ÷ 6.32 = 1.27 또는 8.00 ÷ 6.71 = 1.19로 약 5분의 1 증가입니다(이 사이트의 계산). 모델이 그 이유를 보여 줍니다. 벗겨 내는 응력은 처음 물린 나사산 두세 개에 집중되는데, 2.6 mm 벽에는 그 정도밖에 들어가지 않습니다.

논문의 민감도 분석도 같은 방향을 가리킵니다. 탄성 범위에서 가장 영향이 큰 두 변수는 알루미늄의 탄성 계수(0.44)와 벽 두께(0.40)로, 둘 다 형재의 성질입니다. 형재 폭은 음의 영향을 보였는데, 벽이 면 밖으로 휘기 때문입니다.

본문과 표가 어긋나는 곳

2.3.3절은 MS-D5 계열의 피치를 1.1 mm에서 0.8 mm로 줄이자 인발력이 뚜렷하게 늘었다고 쓰고, 더 가는 나사산이 2.6 mm 벽 안에서 더 많은 산을 물리기 때문이라고 설명합니다. 그런데 표 1은 1.1 mm에서 6.71 kN, 0.8 mm에서 6.32 kN으로, 감소를 보여 줍니다. 둘 중 하나는 뒤바뀐 것이며, 논문만으로는 어느 쪽인지 이 사이트가 말할 수 없습니다. 표 1은 또 SS-D4의 피치를 1.3 mm로 적었지만 표 2는 1.4라고 적었습니다.

가는 나사산에 관한 추론은 그럴듯하지만, 이 데이터는 그것을 뒷받침하지 않습니다. 피치에 관해 이 논문을 인용한다면 표를 인용하십시오.

나사를 지정하는 분께

얇은 알루미늄에서는 나사보다 벽을 먼저 보십시오. 이 시험에서 약 5 mm를 넘으면 더 굵은 나사는 별 도움이 되지 않았고, 벽 두께와 알루미늄 자체가 주된 변수였습니다. 이는 이 2.6 mm 6063-T6 벽과 이 나사들에 대한 결과이지 규칙이 아닙니다 (판이 너무 얇아 나사산을 붙잡지 못할 때).

너무 가늘면 파손 방식이 바뀝니다. 3.58 mm 태핑 나사는 4.36 kN에서 머리 아래가 끊어졌습니다. 그쪽으로 재료를 아끼면 나사가 가장 약한 고리가 됩니다.

이 페이지가 결론 내릴 수 없는 것

표는 설계값이 아니라 시험의 극한 하중이며, 안전 계수를 적용하지 않았고 풍하중을 나사 개수로 환산하지도 않았습니다. 결과는 벽 두께 2.6 mm의 6063-T6 각관과 이 여덟 가지 나사에 해당합니다. 논문은 설치 토크 수치를 제시하지 않습니다.

이 글은 1단계: 모재를 다룹니다. 전체 순서는 모재, 나사산, 머리, 구동부, 표면 처리, 문서이며, 순서를 바꾸면 재작업이 되는 이유는 영어 글 Specifying a screw에 설명되어 있습니다.

자주 묻는 질문

알루미늄 구조물에서 나사를 키우면 얼마나 늘어납니까?

벽 두께 2.6 mm의 6063-T6 각관에 대한 2026년 Materials 시험에서, 약 5 mm를 넘는 나사는 모두 알루미늄 나사산이 뭉개지며 파손되었습니다. 4.92 mm에서 7.90 mm로 키우자 인발력은 6.32-6.71 kN에서 8.00 kN으로 약 5분의 1 늘었습니다. 이 조건에서만 성립하는 결과입니다.

인발 시 나사가 파손됩니까, 알루미늄이 파손됩니까?

상대적인 강도에 따라 다릅니다. 같은 시험에서 3.58 mm 태핑 나사는 4.36 kN에서 머리 아래가 끊어졌고, 약 5 mm를 넘는 나사는 알루미늄 나사산을 뭉개고 자신은 멀쩡했습니다. 민감도 분석에서는 알루미늄의 탄성 계수와 벽 두께가 주된 변수였습니다.

참고 자료

• Zhang et al. (2026) — Tensile Pull-Out Behaviour and Global Sensitivity Analysis of Fastening Screws in Photovoltaic Aluminium Support Structures, Materials 19(14):3070 (오픈 액세스, CC BY)
• 판이 너무 얇아 나사산을 붙잡지 못할 때

Europe PMC를 통해 전문을 끝까지 읽었으며, 표 1의 수치는 게재된 그대로입니다. 비율은 이 사이트의 계산입니다. 피치에 관한 본문과 표 1의 모순, 그리고 표 1과 표 2 사이의 SS-D4 피치 불일치는 확인 과정에서 발견했으며 있는 그대로 보고합니다.
