Le joint d’une bougie d’allumage est spécifié après un seul serrage, pas avant

Nous ne pouvons pas donner de valeur de couple et nous n’allons pas essayer. L’article 7 s’intitule Installation torque et figure à la page imprimée 7. L’aperçu public de cette norme s’arrête à la page imprimée 6. Le document compte vingt-quatre pages et nous pouvons en lire six, soit un quart. Le tableau 3, qui contient à la fois les couples et les épaisseurs de joint, se trouve de l’autre côté de cette limite.

Cette limite mérite d’être dite clairement, car un couple de serrage de bougie est exactement le genre de chiffre que l’on recopie d’une page comme celle-ci pour le mettre entre les mains de quelqu’un d’autre. La valeur pour votre moteur relève de la notice du fabricant de bougies et du manuel du constructeur du moteur. Ce qui suit est le raisonnement qui l’entoure.

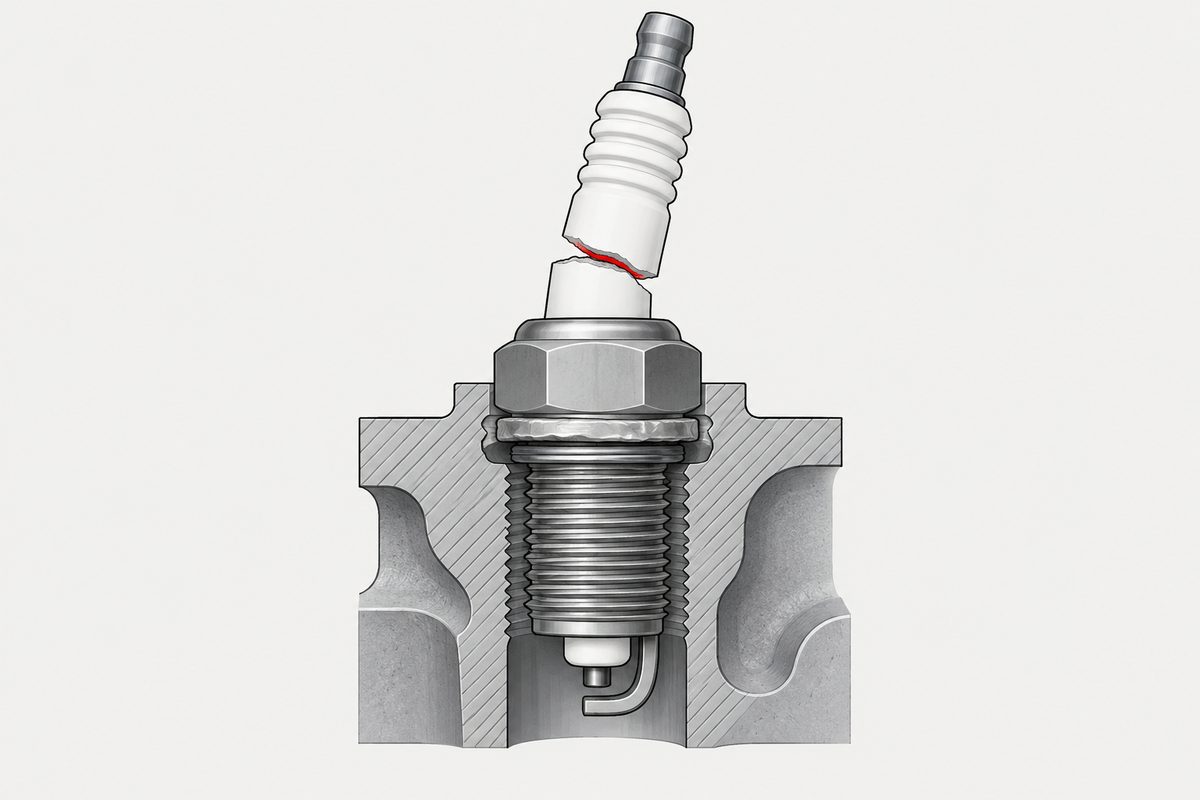

La norme met en garde contre le serrage excessif dans ses définitions

La plupart des normes gardent les conseils hors de l’article 3. Pas celle-ci. L’entrée consacrée au couple de serrage à l’installation porte une note qui semble écrite après la lecture d’un fil de forum.

Quatre conditions nommées, et aucune n’est une propriété de la bougie seule. Le matériau de la culasse, le revêtement du culot, ce qui se trouve sur le filetage, et ce que les derniers milliers de miles ont laissé dans le trou. Un couple est un énoncé sur une vis et sur ce dans quoi elle entre ; c’est l’argument que ce site a développé de façon générale sur ce que suppose une valeur de couple. Ici, la norme le dit spécifiquement pour les bougies, et dans les définitions plutôt que dans une note reléguée à la fin.

La dernière phrase est la plus simple. Filetage plus petit, couple plus faible. Toutes les bougies ne se valent pas : les dimensions de filetage de cette norme vont de M10 à M18, et la valeur qui convient à l’une ne convient pas à l’autre.

Deux sièges, et un seul a un joint

Avant que tout cela compte, il y a une question sur la bougie que vous tenez, à laquelle la norme répond par deux définitions.

• Le siège conique est une partie conique du culot servant d’interface d’étanchéité. La note indique : « Aucun joint n’est généralement utilisé entre les surfaces coniques en contact. »
• Le siège plat est une surface plane perpendiculaire à l’axe de la bougie. La note indique : « Cette étanchéité utilise généralement un joint entre le siège plat de la bougie et la surface plane correspondante de la culasse. »

Deux mécanismes d’étanchéité entièrement différents sous le même mot. L’un écrase à plat une bague déformable ; l’autre rapproche deux cônes et assure l’étanchéité sur la conicité. L’article 8 de la norme divise ses tableaux dimensionnels de la même façon, un paragraphe pour chacun, tout comme l’article 9 pour les logements dans la culasse. Nous ne pouvons lire ni l’un ni l’autre, mais le sommaire rend la séparation visible.

C’est la même distinction qui décide si un assemblage assure l’étanchéité sur le filetage ou à côté, question que ce site a examinée du côté des filetages de tuyauterie. Un siège conique étanche par coincement. Un siège plat étanche en écrasant quelque chose. Ils ne se comportent pas de la même manière quand on continue à tirer.

Un joint à écrasement est une cote à usage unique

Revenons au paragraphe 5.2 et à la définition qui l’accompagne. La hauteur installée du paragraphe 3.1 est la distance entre le point de contact sur la culasse et le sommet de la borne, « y compris l’épaisseur du joint comprimé, la bougie étant installée au couple de serrage spécifié ».

La norme envisage donc deux états pour la même pièce, et elle spécifie le second. Le joint est posé sous forme de bague formée et finit écrasé, et c’est la cote écrasée qui figure dans le tableau. Tout ce qui concerne la position de la bougie dans la culasse, et donc l’emplacement de l’électrode dans la chambre, dépend de cet écrasement survenu une fois, de la manière spécifiée.

Les conditions de cette phrase ne sont donc pas décoratives.

• Neuve. Une bougie déjà montée dans un moteur a un joint qui a déjà accompli une partie de son unique déformation. Il ne faudra pas la même rotation pour arriver au même point
• Une fois. La spécification décrit un seul serrage, pas une séquence serrer, vérifier, desserrer, resserrer
• Au couple spécifié. L’épaisseur et le couple proviennent du même tableau ; citer l’un sans l’autre n’a aucun sens
• Propre, lisse et sec. Les mêmes conditions de frottement que l’article des définitions énumérait, reformulées comme condition préalable à la validité de la cote

Le rôle du joint est énoncé dans la phrase précédente : « assurer une interface étanche aux gaz entre la culasse et la bougie dans toutes les conditions de fonctionnement possibles », les conditions d’essai figurant dans l’ISO 11565, que nous n’avons pas lue. Une interface étanche aux gaz, obtenue en écrasant une bague, une fois.

Le filetage n’est pas tout à fait un filetage métrique ordinaire

Le paragraphe 3.2 définit la dimension du filetage de bougie et ajoute une note facile à manquer : il s’agit de filetages métriques normalisés selon la série ISO 965, « à l’exception du filetage M14 × 1,25 ». Le filetage de bougie le plus répandu au monde est justement celui qui ne figure pas dans le système général.

Le tableau 1 donne ensuite les dimensions limites de quatre tailles, et ce sont les classes de tolérance qui deviennent intéressantes. Le trou taraudé dans la culasse est 6H partout. Le filetage de la bougie est 6e en M18 × 1,5, M14 × 1,25 et M12 × 1,25, et 6g en M10 × 1.

Trois constats en découlent, et tous trois relèvent de notre calcul, non d’énoncés de la norme.

• Le jeu sur le diamètre sur flancs et sur le diamètre extérieur est le même chiffre pour chaque taille. Quatre tailles, quatre correspondances exactes
• La bougie M10 a moins de la moitié du jeu des autres. 0,026 mm contre 0,063 et 0,067
• Le trou admet une tolérance sur flancs plus large que la bougie, d’environ un tiers, dans les quatre tailles. La pièce que l’on jette est plus étroitement tolérancée que celle que l’on garde

Pourquoi la petite taille reçoit la classe la plus serrée, la norme ne le dit pas, et nous n’avancerons aucune raison. Ce que l’on peut dire, c’est à quoi sert l’écart fondamental. Une bougie entre dans un trou chaud rempli de dépôts de combustion et en ressort, encore et encore, et une classe généreuse laisse cette marge. C’est ce même jeu qui rend le frottement imprévisible, le frottement contre lequel l’article des définitions mettait en garde.

Ce que la clé a fait et n’a pas fait

Le message du forum contient son propre diagnostic : le déclic n’a pas été entendu, le réglage a donc été baissé et l’effort a continué. C’est une question de clé dynamométrique plutôt que de bougie, et ce site a traité ailleurs la partie d’une clé dynamométrique qui n’est pas spécifiée et ce que sa norme dit et ne dit pas. Deux points tirés de ces pages s’appliquent ici sans qu’il soit besoin de connaître les chiffres.

Une clé à déclenchement signale, elle n’arrête pas. Rien dans l’outil n’empêche le degré de rotation suivant. Et une plage qui commence au-dessus de zéro signifie que le bas de l’échelle peut ne pas se trouver du tout dans la plage spécifiée ; baisser le réglage pour obtenir un déclic peut donc sortir l’outil de la partie de son échelle couverte par la norme.

Nous ne savons pas de quelle clé il s’agissait, nous n’avons pas vu la bougie et nous ne diagnostiquons pas un moteur que nous ne pouvons pas examiner. Ce que l’ISO 28741 ajoute, c’est l’autre moitié : même une clé ayant déclenché exactement à la valeur aurait indiqué un couple, et le couple n’est qu’un indicateur indirect de ce qui compte vraiment, à savoir qu’un joint a été écrasé de la bonne quantité, une fois.

Un seul document au lieu de plusieurs

Un mot sur la nature de cette norme, car son introduction explique sa propre existence avec une clarté inhabituelle. Son objet est « de fournir une spécification compacte et concise sur les bougies d’allumage et leurs logements dans la culasse, qui a remplacé le grand nombre de Normes internationales individuelles existantes pour chaque type de bougie », afin que « l’utilisateur puisse travailler avec une seule Norme internationale complète… au lieu d’un ensemble de Normes internationales, chacune spécifiée pour un seul type » (traduction).

C’est une consolidation, et elle évolue encore. Il s’agit de la troisième édition, d’août 2023, qui remplace la deuxième édition de 2013. Son avant-propos énumère les modifications : un nouveau paragraphe pour des options de borne supplémentaires et l’introduction des bougies M18. La ligne M18 du tableau ci-dessus a trois ans. L’ISO classe déjà le document au stade 90.92, à réviser, avec un projet de travail de la prochaine édition en cours d’élaboration.

Une autre ligne de l’avant-propos mérite l’attention, car elle est rare dans une norme dimensionnelle : « À la date de publication du présent document, l’ISO avait reçu notification de brevets qui peuvent être nécessaires à sa mise en application. » Un document sur les dimensions de base d’une bougie, accompagné d’une déclaration de brevets.

Ce qu’il faut en retenir

• L’épaisseur de joint de la norme est l’épaisseur écrasée, spécifiée pour une bougie neuve serrée une fois, au couple spécifié, sur un filetage propre, lisse et sec
• La hauteur installée inclut le joint comprimé ; l’emplacement de l’électrode dépend donc de cet écrasement réalisé comme spécifié
• Les sièges plats utilisent un joint ; les sièges coniques généralement pas. Deux mécanismes d’étanchéité différents sous un même nom
• La norme nomme quatre facteurs qui modifient le couple correct : matériau de la culasse, revêtement du culot, lubrification du filetage et dépôts de combustion. Aucun n’est une propriété de la bougie seule
• Elle dit clairement qu’un serrage excessif peut nuire à l’intégrité de la bougie et entraîner des dommages au moteur, et elle le dit dans l’article des définitions
• Filetage plus petit, couple plus faible. Les tailles vont ici de M10 à M18, et leurs valeurs ne sont pas interchangeables
• Le M14 × 1,25 ne fait pas partie du système métrique général, et le M10 × 1 est la seule taille spécifiée en 6g plutôt qu’en 6e, avec moins de la moitié du jeu de filetage
• Nous ne donnons aucune valeur de couple. L’article 7 et le tableau 3 sont hors de l’aperçu gratuit, et la valeur pour un moteur donné relève de son manuel

Ce que l’auteur du message cherchait à atteindre avec sa clé n’a jamais été un couple. C’était un joint arrivant à une épaisseur, une fois. Le couple est le moyen que la norme indique pour y parvenir lorsque le filetage est propre, lisse et sec, et elle le dit dans la même phrase.

Cet article traite de l’étape 2 : filetage. L’ordre complet est support, filetage, tête, empreinte, finition et documentation. L’article anglais Specifying a screw explique pourquoi le modifier entraîne une reprise.

Questions fréquentes

À quel couple faut-il serrer une bougie d’allumage ?

Cette page ne donne aucune valeur et ne le peut pas. L’ISO 28741 place les couples d’installation à l’article 7 et au tableau 3, une page après la fin de l’aperçu gratuit que nous avons lu. La valeur pour un moteur donné relève de la notice du fabricant de bougies et du manuel du constructeur du moteur, et la norme elle-même indique que la valeur correcte varie avec les conditions de frottement.

Qu’est-ce qui modifie le couple correct d’une bougie ?

La norme nomme quatre conditions qui influent sur le frottement entre le filetage de la bougie et celui de la culasse : le matériau de la culasse, le revêtement du culot, la lubrification du filetage et la contamination par les dépôts de combustion. Elle ajoute que les bougies à filetage plus petit nécessitent un couple de serrage à l’installation plus faible.

La norme met-elle en garde contre le serrage excessif ?

Oui, et de façon inhabituelle dans l’article des définitions. La note sur le couple de serrage à l’installation recommande de veiller à ce que les bougies ne soient pas trop serrées lors de l’installation, car cela peut nuire à leur intégrité et entraîner des dommages au moteur.

Pourquoi l’épaisseur du joint est-elle assortie de conditions ?

Parce que c’est une cote à l’état écrasé. Le paragraphe 5.2 spécifie l’épaisseur pour des bougies neuves à siège plat serrées une fois, au couple spécifié, sur un filetage propre, lisse et sec. Le paragraphe 3.1 le confirme en définissant la hauteur installée comme incluant l’épaisseur du joint comprimé au couple de serrage spécifié.

Peut-on réutiliser le joint d’une bougie ?

La norme ne traite pas de la réutilisation, et nous non plus. Elle indique en revanche que l’épaisseur spécifiée s’applique à une bougie neuve serrée une fois. Une bougie déjà installée n’est pas celle que décrit cette phrase, et cette page n’en tire aucune autre conclusion.

Quelle différence entre une bougie à siège plat et une bougie à siège conique ?

Le siège plat est une surface plane perpendiculaire à l’axe de la bougie, et la norme précise que cette étanchéité utilise généralement un joint entre lui et la surface plane correspondante de la culasse. Le siège conique est une partie conique du culot servant d’interface d’étanchéité, et la norme précise qu’aucun joint n’est généralement utilisé entre les surfaces coniques en contact.

Les filetages de bougie sont-ils des filetages métriques normalisés ?

En grande partie. Le paragraphe 3.2 indique qu’il s’agit de filetages métriques normalisés selon la série ISO 965, à l’exception du filetage M14 par 1,25. Les filetages et les trous taraudés doivent être conformes à l’ISO 68-1, l’ISO 261, l’ISO 965-1 et l’ISO 965-3, que nous n’avons pas lues.

Pourquoi la classe du filetage de bougie M10 est-elle différente ?

Le tableau 1 donne 6e pour M18 par 1,5, M14 par 1,25 et M12 par 1,25, et 6g pour M10 par 1, face à 6H pour le trou taraudé dans tous les cas. D’après notre propre calcul sur ce tableau, le jeu obtenu est de 0,063 à 0,067 mm pour les grandes tailles et de 0,026 mm pour la M10, moins de la moitié. La norme ne donne aucune raison et nous n’en proposons pas.

Ma clé dynamométrique n’a pas fait de déclic. Qu’est-ce que cela signifie ?

C’est une question sur l’outil plutôt que sur la bougie, et cette page n’y répond pas à partir de l’ISO 28741, qui ne dit rien des clés. Deux points généraux s’appliquent : une clé à déclenchement signale au lieu d’arrêter, et sa plage spécifiée commence au-dessus de zéro ; baisser le réglage peut donc amener l’outil sous la partie de son échelle couverte par la norme des clés.

Références

• ISO 28741:2023, Road vehicles, spark-plugs and their cylinder head housings, basic characteristics and dimensions. Troisième édition, 24 pages, ISO/TC 22/SC 32. Avant-propos, introduction, domaine d’application, article 3, article 4, paragraphes 5.1 à 5.3 et tableau 1 lus dans l’aperçu public
• r/MechanicAdvice, où un premier changement de bougie et une clé dynamométrique dont le déclic n’a pas été entendu ont suscité la question

L’ISO 28741:2023 a été lue dans l’aperçu public, qui va jusqu’à la page imprimée 6 d’un document de 24 pages, soit environ un quart. L’article 7, Installation torque, et le tableau 3, qui contient à la fois les valeurs de couple et les épaisseurs de joint, se trouvent à la page suivante, hors de l’aperçu. Aucune valeur de couple ni aucune épaisseur de joint n’apparaît sur cette page, et aucune ne doit en être déduite. Le tableau 2, les articles 6, 8 et 9 et les annexes A, B et C sont également hors de l’aperçu ; rien n’en est cité ni décrit. Les données de catalogue ont été lues sur la page de l’ISO elle-même dans un navigateur : troisième édition, août 2023, vingt-quatre pages, ISO/TC 22/SC 32, ICS 43.060.50, publiée au stade 90.92 à réviser, remplaçant la deuxième édition de 2013 annulée, avec un projet de travail de la prochaine édition en cours d’élaboration. Les éléments suivants sont notre propre calcul, non des énoncés de la norme : les quatre jeux de filetage pris comme minimum du trou taraudé moins maximum de la bougie, le constat que les jeux sur flancs et au diamètre extérieur sont identiques dans les quatre tailles, le constat que le jeu de la M10 est inférieur à la moitié des autres, le constat que le trou taraudé admet dans chaque taille une tolérance sur flancs environ un tiers plus large que la bougie, et la proportion du document couverte par l’aperçu. La norme ne donne aucune raison de spécifier la M10 en 6g alors que les tailles supérieures sont en 6e, et nous n’en proposons aucune. L’ISO 11565, l’ISO 68-1, l’ISO 261, l’ISO 965-1, l’ISO 965-3, l’ISO 3412, l’ISO 3895 et l’ISO 3896 sont citées par cette norme et n’ont pas été lues. Nous ne diagnostiquons pas le moteur du fil de forum, que nous n’avons pas vu, et nous ne citons aucune marque de véhicule, de composant ou de distribution. Nous avons lu le message, pas les réponses. Le paragraphe 5.2 et le tableau 1 ont été vérifiés sur des images rendues des pages imprimées plutôt que sur du texte extrait. Ce qu’une clé dynamométrique garantit ou non est traité dans une page précédente et n’est pas repris ici.
