El límite de dureza pertenece al método de montaje, no a la pieza

Dónde se detuvo la página anterior

Una fijación autoclinchable queda sujeta por la chapa: se prensa en un agujero liso y el material de la chapa fluye hacia una entalla. Todo se deriva de eso, incluida la restricción que seguimos hasta el final: la chapa tiene que ser la más blanda de las dos, de modo que el material de la fijación pone un techo a la chapa en la que se puede instalar.

Aquella página terminó de forma honesta y poco útil: para una chapa de inoxidable puede no haber respuesta de catálogo. Lo que no se preguntó es si la restricción es una propiedad del autoclinchado o una propiedad de las fijaciones cautivas en general. Es lo primero.

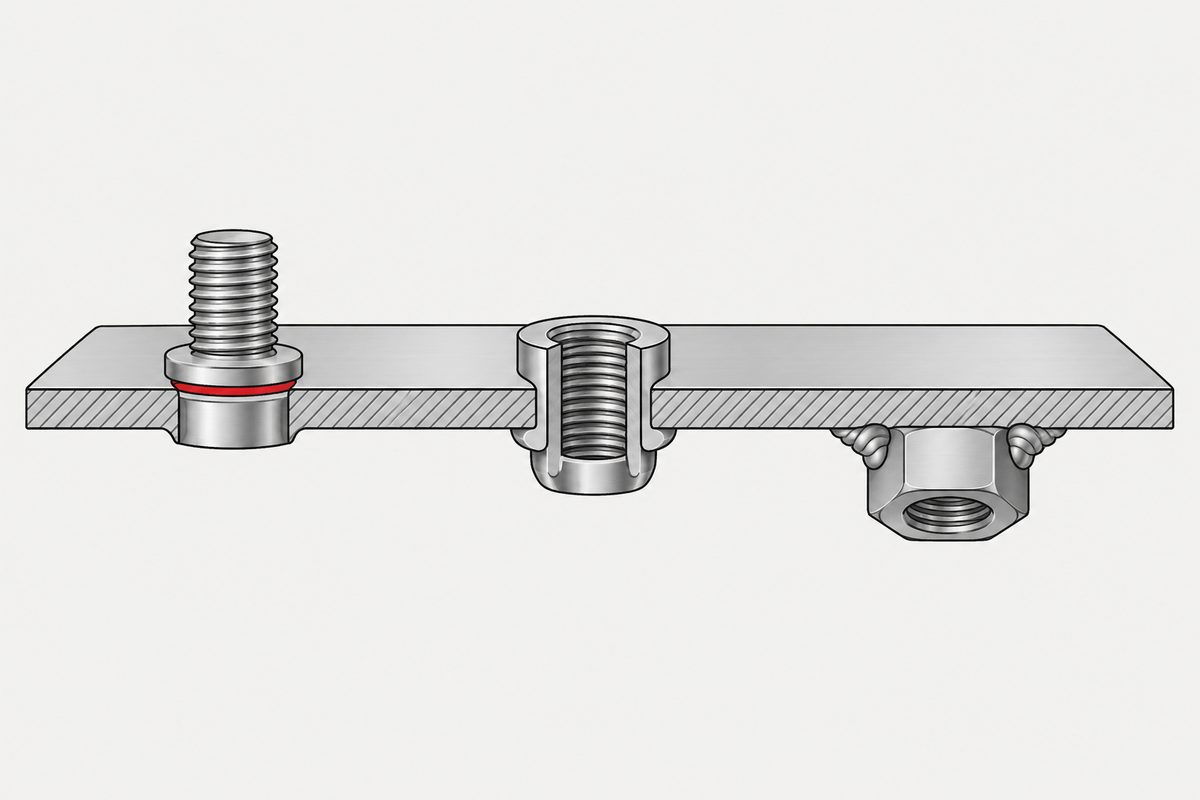

Tres formas de montaje, y solo una deforma la chapa

Un tornillo cautivo para panel (un tornillo retenido de forma permanente en el panel para que no caiga dentro del equipo al quitar la tapa) lo retiene un componente que a su vez hay que fijar al panel de algún modo. La prensa especializada describe tres maneras de hacerlo:

La columna central es todo el artículo. El autoclinchado pide a la chapa que fluya, así que la chapa tiene que poder hacerlo. El abocardado aplasta en cambio el extremo del retén, y el retén es una pieza que controla el proveedor. A la chapa no se le pide nada salvo que tenga un agujero.

Tome esas tres como la agrupación habitual y no como una taxonomía exhaustiva. Es como suele describirse la categoría, no una lista que alguien haya certificado como completa.

Cautivo significa que no se pierde, no que jamás se afloje

La palabra carga con mucho y conviene precisarla, porque nombra una propiedad y la gente oye dos. Un tornillo cautivo queda retenido en el panel: si se desenrosca del todo, se queda con la tapa en lugar de caer dentro del equipo. Esa es toda la afirmación.

No dice nada de que el tornillo siga apretado. Una verificación cruzada nos remitió a la documentación de resolución de problemas de Howmet para fijaciones de panel, según la cual un conjunto de tornillo cautivo puede igualmente desenroscarse de la pieza contraria con vibración y desengranar por completo la rosca contraria, y la solución es una arandela de bloqueo o una tuerca de placa autoblocante. No hemos leído esa página nosotros mismos y la presentamos como una pista, pero la distinción que hace es la que la palabra invita a pasar por alto: la retención en el panel y la resistencia al aflojamiento son dos mecanismos, y comprar el primero no compra el segundo.

La misma verificación encontró formas documentadas en que falla la propia retención: un agujero demasiado grande o una chapa demasiado dura o delgada que deja incompleto el clinchado, un prensado excesivo que reduce la retención en lugar de mejorarla, un abocardado que nunca llega a formarse porque el avellanado o la alineación de la herramienta eran incorrectos, y anillos de retención partidos expuestos que se desprenden. Así que cautivo es una función de una instalación correcta, no una propiedad que llega en la caja.

Lo que afirman realmente las fuentes

Dos frases sostienen el argumento, y ambas merecen leerse con exactitud en lugar de parafrasearse:

Las fijaciones de panel montadas por abocardado con tornillos cautivos pueden especificarse para prácticamente cualquier material delgado de cualquier dureza. (traducción)

Las fijaciones de tipo flotante/por abocardado pueden instalarse en cualquier material de panel delgado (incluidas las placas de circuito impreso), con independencia de la dureza del panel. (traducción)

Fíjese en el «prácticamente» de la primera y en el paréntesis de la segunda. Mencionar la placa de circuito impreso es útil, porque no es un metal en absoluto: un método de montaje que funciona en un laminado claramente no depende de que el sustrato fluya hacia ninguna parte.

Son descripciones de para qué está pensada una familia de productos, publicadas como artículos de la prensa especializada y no como ficha técnica de un fabricante ni como norma. Es una fuente más débil que aquellas en las que este sitio suele apoyarse, y por eso esta página indica una dirección y no una especificación.

La cifra de espesor, y una que no cuadra

Junto a esas afirmaciones aparecen dos números. Uno se convierte sin problemas y otro no, y comprobar ambos solo requiere una calculadora:

La primera es un espesor mínimo de chapa indicado para un tipo básico de conjunto de tornillo cautivo autoclinchable: 0,036 in., 0,92 mm. La conversión se sostiene, así que las dos mitades de esa cifra dicen lo mismo.

La segunda es la holgura flotante disponible en el agujero de montaje del tipo flotante/por abocardado, impresa como 0,81 in. (2,06 mm). No son la misma longitud. Ocho décimas de pulgada son más de 20 mm, lo que sería una holgura flotante notable en una fijación de panel. Si se desplaza la coma un lugar, 0,081 in. da 2,057 mm, que coincide con la cifra métrica con la precisión impresa. No afirmamos saber qué quiso decir la fuente; decimos que las dos mitades no coinciden y que solo una lectura las hace coincidir. Tampoco 0,081 es una cifra de la categoría: una verificación cruzada situó el rango entre marcas en aproximadamente 0,060 a 0,090 in., sin un valor único del sector.

Merece la pena hacer esa comprobación con cualquier cifra que llegue en dos unidades. Un número en doble unidad es su propia verificación, y usarla cuesta una multiplicación.

Qué cambia esto en la conclusión anterior

El problema del inoxidable no desaparece; se desplaza. Si la fijación tiene que ser autoclinchable (porque el diseño no quiere nada saliente en la cara posterior, o porque es lo que instala la línea de montaje), el techo de dureza es real y el final de la página anterior se mantiene. Lo que cambia es que se trata de una consecuencia de elegir ese método de montaje, y el método es una decisión, no un dato.

Ese replanteamiento es lo útil cuando una especificación se queda sin opciones. La pregunta no es solo qué pieza cumple el requisito, sino cuáles de las restricciones del requisito proceden de la clase de pieza y cuáles de una elección hecha antes y en silencio. El mismo movimiento aparece en la discusión espárrago frente a tornillo, donde dos preguntas se habían reducido a una sola palabra.

Lo que esta página no estableció

• La fuente principal es prensa especializada. Las tres formas de montaje, las dos afirmaciones citadas y los dos números proceden de una publicación del sector y no de un documento técnico de fabricante ni de una norma. Todas las páginas anteriores de esta serie se apoyaban en algo más sólido, y la diferencia se declara aquí en lugar de disimularse.
• «Cualquier dureza» es posicionamiento, no garantía. La primera cita dice prácticamente cualquier material delgado de cualquier dureza. Es una descripción de para qué sirve la familia. No es una promesa sobre un panel concreto, y no se aporta ningún dato de ensayo con ella.
• 0,92 mm es un tipo, no la categoría. La fuente atribuye ese mínimo a un tipo básico de conjunto de tornillo cautivo para panel. Nada aquí dice que se aplique a los tornillos cautivos autoclinchables en general, y no encontramos ningún mínimo publicado para las formas por abocardado.
• No resolvimos la discrepancia de la holgura flotante. Podemos mostrar que 0,81 in. y 2,06 mm son longitudes distintas y que 0,081 in. las concilia. Qué quiso decir la fuente es una pregunta para la fuente.
• Existen normas para parte de esta categoría, y no leímos ninguna. Una verificación cruzada indica que los tornillos cautivos militares y aeroespaciales están cubiertos por especificaciones NAS y MS, mientras que el espesor del panel, el retén, la holgura flotante, el utillaje de instalación y el rendimiento de los conjuntos comerciales con resorte los fijan los catálogos de los fabricantes. Así que «no hay norma» sería incorrecto y «una norma lo regula» también; cuál de las dos se aplica depende del mercado del que venga la pieza.

Este artículo no pertenece a un solo paso de los seis: abarca varios o aparece después del montaje. Las decisiones se explican en el artículo inglés Specifying a screw.

Preguntas frecuentes

¿Un tornillo cautivo para panel necesita siempre una chapa blanda?

No. Ese requisito pertenece a la forma de montaje autoclinchable, en la que el material de la chapa se desplaza hacia una entalla y por eso tiene que ser más blando que la fijación. Las formas por abocardado y flotante/por abocardado deforman el retén en lugar de la chapa, y la prensa especializada las describe como utilizables en material delgado de cualquier dureza.

¿Qué diferencia hay entre el montaje por abocardado y el flotante/por abocardado?

Ambos deforman el extremo del retén en lugar de la chapa. La versión flotante lo deforma sobre una arandela, lo que deja al conjunto libre de moverse ligeramente en el agujero de montaje para absorber la desalineación con la rosca contraria. Esa holgura flotante se indica de hasta 2,06 mm, aunque la cifra en pulgadas impresa a su lado no se convierte en ese valor.

¿Cuál es el espesor mínimo de panel para un tornillo cautivo?

Una cifra publicada es 0,036 in., 0,92 mm, y la fuente la atribuye a un tipo básico de conjunto de tornillo cautivo autoclinchable y no a la categoría. La conversión es correcta. No encontramos ningún mínimo publicado para las formas por abocardado.

¿Se puede instalar un tornillo cautivo en una placa de circuito impreso?

La forma flotante/por abocardado se describe como instalable en cualquier material de panel delgado, incluidas las placas de circuito impreso, con independencia de la dureza del panel. Es coherente con el mecanismo: si lo que se deforma es el retén, no se pide al sustrato que fluya, así que no tiene por qué ser metálico.

¿Contradice esto la página sobre los límites de dureza del autoclinchado?

No, la acota. Aquella página trata de lo que ocurre cuando la chapa es la pieza que se deforma, y su conclusión se mantiene siempre que el autoclinchado sea el método de montaje. Esta página añade que el método de montaje es en sí una elección, de modo que un techo de dureza alcanzado por esa vía es una consecuencia de la elección y no una propiedad de las fijaciones cautivas.

Referencias

• Design World, Turning to captive panel screws — las tres formas de montaje, las afirmaciones de que las formas por abocardado y flotante/por abocardado sirven para material delgado de cualquier dureza, el espesor mínimo de chapa de 0,036 in. (0,92 mm) y la cifra de holgura flotante cuyas dos unidades no coinciden
• Nuestra página anterior sobre fijaciones autoclinchables — de dónde viene el techo de dureza y por qué un conjunto todo de inoxidable se queda sin opciones

Esta página se apoya en una única publicación del sector, una base más débil que los manuales de fabricantes y las guías técnicas de proveedores que usó el resto de esta serie, y por eso defiende una dirección en lugar de citar una especificación. Las tres formas de montaje, las dos frases citadas y las dos cifras dimensionales proceden de esa única fuente. El cálculo es nuestro y puede repetirse: 0,036 × 25,4 = 0,914, así que los 0,92 mm impresos al lado coinciden; 0,81 × 25,4 = 20,574, que no son los 2,06 mm impresos al lado, mientras que 0,081 × 25,4 = 2,057, que sí lo son. Señalamos que las dos mitades de la cifra de holgura flotante no coinciden y que una lectura las concilia, sin afirmar saber qué quiso decir la fuente. Para esta página no se leyó ninguna ficha técnica de fabricante ni se consultó ninguna norma, así que queda abierto si los tornillos cautivos para panel están cubiertos por alguna norma publicada.
