衝擊扳手的強檔與弱檔：檔位只在鎖緊前段改變摩擦，小螺栓的摩擦更高也更散

提問與回答裡的做法

提問者的困擾很具體：弱檔怕不夠，強檔怕太多，兩檔之間沒有一個數字可以對照。 回答者給的是經驗。一位說 18V 充電式衝擊起子最大檔也偏弱、同電壓的衝擊扳手偏強， 氣動雙錘式五段的第 2 段偏弱、第 3 段稍強，最後用十字扳手確認。 另一位說公司裡弱檔打到「タタタン」約 80 N·m、「タタタタタン」約 90 到 110 N·m， 但隨氣壓差很多。其他回答者也都在衝擊之後用手或扭力扳手再鎖或確認；有一位明說衝擊只打到螺帽輕輕貼合，本締め用手。

六個回答有一個共同點：沒有人只靠檔位決定最後的扭矩，最後都用手或扭力扳手確認。 本站在刻度不是扭矩寫過， 動力工具的性能標準 ISO 5393 量的是連續施力工具的扭矩離散度， 而且在適用範圍裡明文排除衝擊式與脈衝式扳手，那一頁沒有一句在描述衝擊工具。 這一頁補上那一塊：衝擊扳手每一下打擊時，螺紋和承壓面的摩擦怎麼變，檔位改了哪一段。

為什麼衝擊鎖緊的扭矩讀數對不到預力

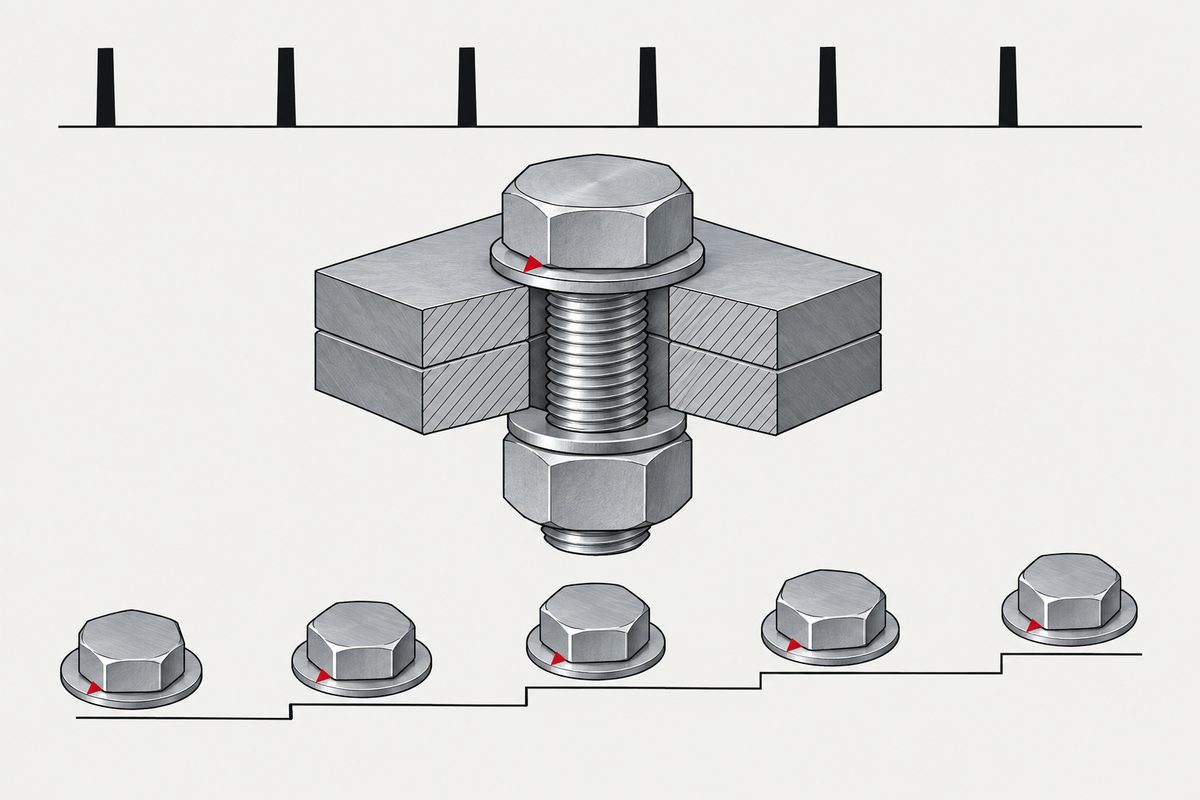

連續鎖緊時，扭力扳手或電動起子一路施力，扭矩、轉角與預力一起上升， 所以可以在某個預力點量摩擦係數（連續鎖緊的摩擦試驗在 0.75 FP 量）。 衝擊扳手不一樣。論文第 1 節的描述是：每一下打擊只讓螺栓轉幾度，打完就停， 下一下要重新克服靜摩擦；某一刻的預力與同一刻的扭矩沒有直接對應。 論文所用工具的打擊脈衝最長 0.5 ms，兩下之間有一段輸入扭矩為零的停頓。

論文同一節還引用前人研究，說衝擊鎖緊時的螺紋摩擦係數可比連續鎖緊高到 70%； 這是引述，不是這篇的量測。論文也提到鎖緊時約 80% 的扭矩耗在克服摩擦， 所以摩擦怎麼變，直接決定同樣的打擊換到多少預力。 VDI 2230 給衝擊扳手的鎖緊係數比扭矩控制工具高，某些關鍵接頭不允許衝擊鎖緊 （係數表見你的鎖緊方法把預力控制得多差）。 那張表只給結果，這篇試驗看的是原因裡的摩擦那一段。

試驗怎麼做

試驗台有兩根同軸的量測桿：內側實心桿接螺帽，量螺紋扭矩；外側空心桿接承壓面，量承壓面扭矩； 中間的荷重元量預力。取樣頻率 1 MHz，每一下打擊抓一次扭矩峰值， 再依 ISO 16047 的關係式由峰值與打擊前的預力算出螺紋與承壓面的「動態摩擦係數」。 衝擊扳手拆開加了自動觸發器，扳機固定全按，量到目標預力就停，用來降低人手握持的影響。

M10 的兩個安排要先看清楚。M10 用的是 12.9，因為 8.8 在這支工具下會塑性變形； M10 只用第 1 檔，論文的說法是第 2 檔較強的打擊可能損壞甚至打斷小螺栓。 停機預力換算成 FP 的比例，三個尺寸都在 0.78 到 0.80 之間（本站計算），評估只做到 0.75 FP。

結果：檔位、套筒、尺寸各管哪一段

第一個結果回答了提問者的直覺。第 2 檔的打擊較強，螺紋摩擦在鎖緊前段比較低； 但到了 0.70 FP，兩檔之間的差異已經不顯著，承壓面更早，0.30 FP 以上就看不出來。 作者提出的可能解釋是：較強的打擊比較能越過靜摩擦，減少黏滑；預力上升後，接合面的法向力變大， 打擊能量的相對作用就變小。作者自己的結論寫得保守：工具設定會影響鎖緊前段， 但對最終預力離散的影響可能有限，要看衝擊扳手的鎖緊策略。

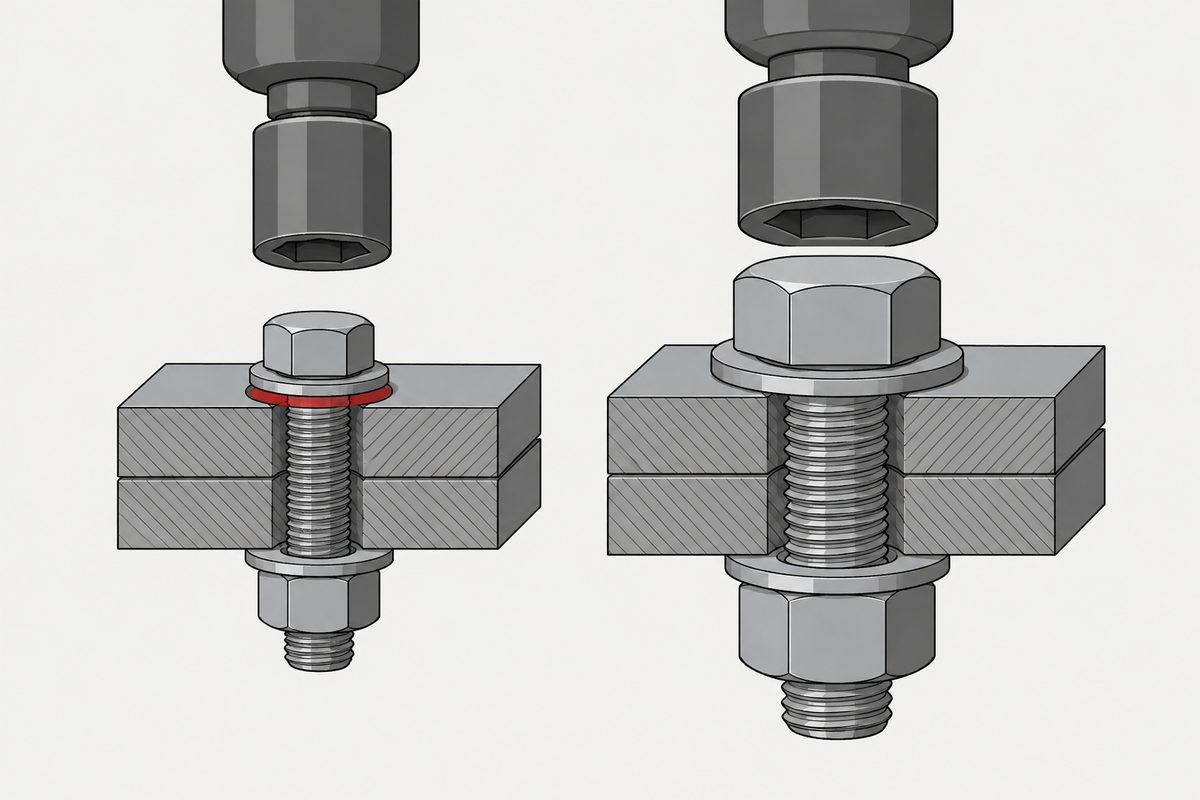

第二個結果是尺寸。三個尺寸兩兩比較都有差，螺栓越小，螺紋與承壓面的摩擦係數越高、也越分散。 作者提出三條可能的原因：大螺栓鎖到目標要打更多下、總轉角更大，接觸面被整平得比較充分； M10 的 12.9 比較硬，轉角小、時間短，整平可能較不充分；M10 的承壓面載荷偏在外圈。 這些是作者的解釋，不是直接量到的表面變化；作者也說要等後續的表面分析來驗證。

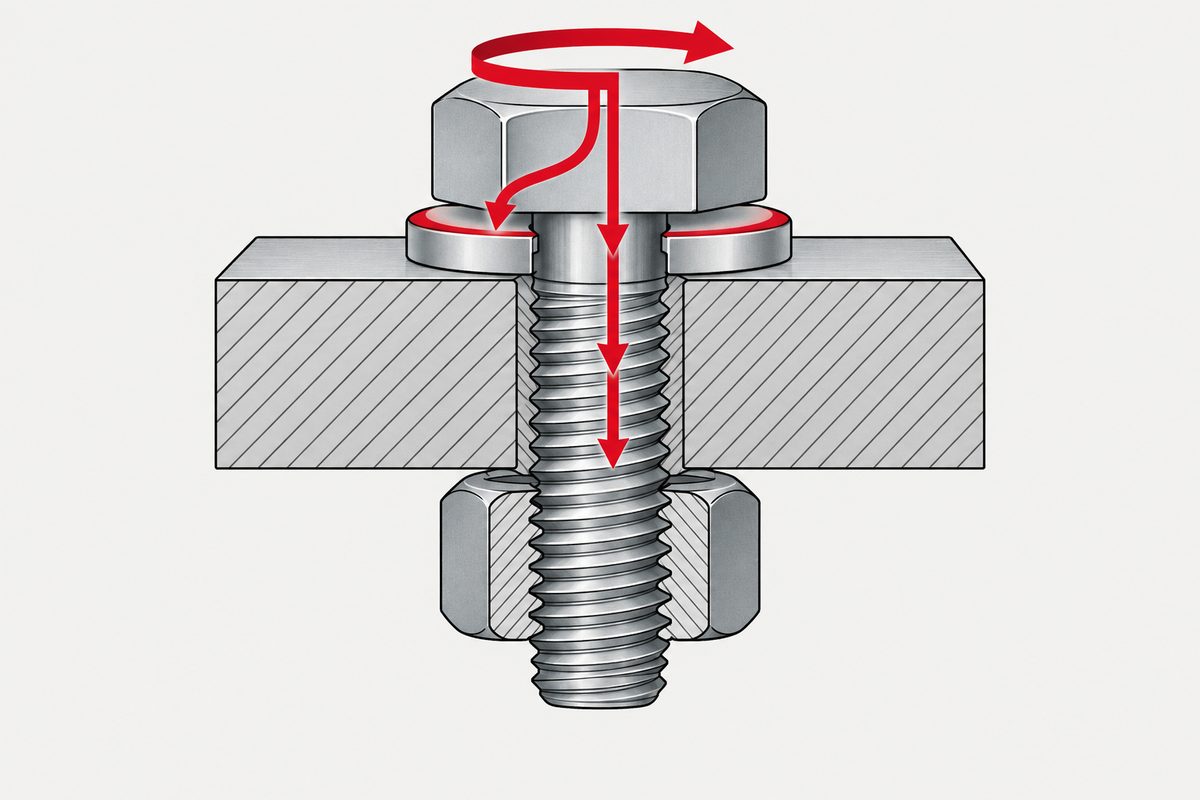

第三個結果是承壓面。承壓面摩擦一律比螺紋摩擦高、也更分散，M10 最明顯。 統計上也看得出來：150 組資料裡，螺紋摩擦有 91% 可以視為常態分布，承壓面只有 48%。 論文推測原因是衝擊鎖緊下承壓面接觸不平均。

正文沒有寫出摩擦係數的數值，數值只在箱型圖裡，所以本頁不給 μ 的數字。 論文也沒有偵測到接觸面在打擊時分離的跡象。

回到現場：衝擊扳手該怎麼用

這篇試驗過程中有量扭矩與預力，但每次都在預設預力自動停機，比較的是摩擦，不是各檔自行停下時的終點扭矩。 下面幾條是本站把結果對到現場的建議，不是 Kretschmer 等人的試驗結論，也不取代製造商或作業標準；每一條都標了它靠的是哪個結果。

• 不要用檔位去對扭矩規格。 試驗台是量到預力才停機，現場的衝擊扳手沒有這個訊號。檔位同時改打擊頻率與脈衝上限， 最後停在哪裡，本站推論還要看打了多久、什麼時候鬆開扳機，這點試驗沒有測。知恵袋那位回答者說同一個弱檔， 「タタタン」與「タタタタタン」差了一截，而且隨氣壓變，是同一方向的現場經驗。
• 規格寫扭矩值的接頭，衝擊扳手只鎖到貼合，最後一段用扭力扳手。 這是本站依知恵袋回答與試驗結果整理的做法，論文沒有驗證這套工法。檔位造成的摩擦差異到 0.70 FP 已不顯著， 但衝擊是否會透過表面整平影響後續的扭力扳手作業，論文沒有測；後段的扭矩要由連續施力的工具給。 順序不能反（本站說明）：已經被打過頭的螺帽，扭力扳手一施力就到設定值，讀不出多了多少。
• 工具容量要配螺栓尺寸（本站建議）。 論文只用一支 1000 N·m 級的工具：M10 用 8.8 會塑性變形、第 2 檔可能打斷，只能換 12.9、只用第 1 檔。 M10 的摩擦也最高、最散；論文沒有直接比較固定打擊次數下的預力，但摩擦散是預力難控制的來源之一（本站推論）。
• 長套筒本身不是螺紋摩擦的問題。 套筒長短對螺紋摩擦在任何預力級都沒有顯著影響。論文只量摩擦，套筒對打擊能量傳遞的影響這篇沒量。
• 承壓面的摩擦比螺紋高也更散。 論文推測原因是承壓面接觸不平均。座面的平整、墊圈的一致、有沒有塗裝或毛邊，論文沒有分別測；本站建議把它們列入檢查 （摩擦條件怎麼影響扭矩規格，見一個扭力數字，背後假設了一組摩擦條件）。
• 需要控制預力的接頭，先確認能不能用衝擊鎖緊。 論文引 VDI 2230 第 3 部的草案，某些關鍵接頭不允許衝擊鎖緊。本站建議在圖面或作業標準上寫明這類接頭的鎖緊方法。

這一頁不能下的結論

試驗用的是 M10、M16、M20 的乾燥黑皮六角螺栓，配平墊圈與 1/2" 工業衝擊扳手， 裝在試驗台上自動觸發、量到預力就停。這不等於用 1/4" 衝擊起子鎖 M3 到 M6 的小螺絲， 也不等於鎖錐面座的輪圈螺帽；鍍鋅、塗油或用過的螺栓都沒有測，每支螺栓只鎖一次 （作者預期重複鎖緊摩擦會更高，那是預期，沒有量）。

試驗過程有量扭矩與預力，但每次都在預設預力自動停機，沒有比較強檔或弱檔在人工或工具自行停止時最後鎖出多少扭矩或預力，所以這一頁不能回答「強檔會不會鎖過頭」， 也不給輪圈螺帽的扭矩值。小螺栓摩擦較高的結論裡，M10 同時換了強度等級（12.9 對 8.8）， 尺寸與硬度的影響在這組資料裡分不開。「衝擊鎖緊的螺紋摩擦可比連續鎖緊高到 70%」是論文引用的前人研究，不是這篇的量測。

M10 只測第 1 檔，所以檔位的比較其實只來自 M16 與 M20；每個尺寸的螺栓、螺帽、墊圈各取自一個批次，看不出批次差異。 兩個檔位同時改了打擊頻率與脈衝上限，分不出是哪一項造成差異。工具固定全按扳機、到預力自動停機，不能直接外推到人工決定何時停的現場。 沒有偵測到接觸面分離，不等於任何條件下都不會分離；套筒的結果只適用所測的短、長套筒，不能延伸到延長桿或萬向接頭。

這一篇不屬於六步中的任何一步。它橫跨各步，或者發生在組裝之後。導致它的那些決定是在哪裡做的，見指定一顆螺絲，那篇寫的是順序，以及為什麼順序做反了是重工。

常見問題

衝擊扳手的強檔一定會鎖過頭嗎？

這篇試驗沒有回答這個問題。Kretschmer 等 2026 年量的是摩擦係數：第 2 檔（較強）只在預力 0.65 FP 以下讓螺紋摩擦較低，到 0.70 FP 已無顯著差異。試驗台是量到預力自動停機，沒有比較各檔自行停下時鎖出的扭矩或預力，現場也沒有這個停機訊號。

衝擊扳手可以代替扭力扳手嗎？

規格寫扭矩值的接頭不行。衝擊扳手每一下只轉幾度就停，下一下要重新克服靜摩擦，某一刻的扭矩和預力沒有直接對應。知恵袋那則提問的六個回答都是衝擊之後再用手或扭力扳手確認；本站建議衝擊扳手只鎖到貼合，最後用扭力扳手鎖到規格。順序反過來，扭力扳手讀不出已經多了多少。

長套筒會讓衝擊扳手鎖得比較鬆嗎？

就摩擦而言，這篇試驗看不到影響：套筒長短對螺紋摩擦在任何預力級都不顯著，對承壓面摩擦只在 0.70 到 0.75 FP 有小的顯著差異。套筒對打擊能量傳遞的影響這篇沒有量。

為什麼小螺栓用衝擊扳手比較難控制？

在這篇試驗裡，M10 的螺紋與承壓面摩擦係數都比 M16、M20 高，也更分散；M10 只能用 12.9 與第 1 檔，8.8 會塑性變形、第 2 檔可能打斷。論文推測小螺栓鎖到目標的轉角小、打擊次數少，接觸面整平不夠。

參考資料

• Kretschmer, Doellken, Haberkern, Frank, Leitenberger, Albers, Matthiesen（2026）—— Frictional behavior of bolted joints during impact tightening，Discover Applied Sciences 8:152（開放全文，CC BY 4.0）
• Yahoo!知恵袋（2022-04-16）—— ホイールナットを閉める際にインパクトレンチの弱ではトルク足らないですかね？
• ISO 16047　Fasteners — Torque/clamp force testing（論文計算摩擦係數所依據的關係式）
• ISO 898-1　Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1（試驗預力 FP 的依據）
• 刻度不是扭矩 —— ISO 5393 量的是連續施力工具，衝擊式不在範圍內
• 你的鎖緊方法把預力控制得多差 —— VDI 2230 鎖緊係數表

論文全文由本站讀過，試驗條件、檔位參數、顯著性區間與 p 值照原文第 2、3 節與表 1 到表 3。停機預力約為 FP 的 0.78 到 0.80、總試驗次數 200 為本站計算。論文正文未列摩擦係數數值，本頁不引。原文有幾處內部不一致（螺栓硬度範圍未涵蓋 12.9、墊圈硬度正文與表 2 不同、第 3.2 節把承壓面圖寫成螺紋），不影響本頁引用的數字。提問與六則回答由本站讀過原頁。
