化學錨栓的孔完全不清粉，拉力平均少約四成：孔鑽大了，填滿的樹脂膠囊型照樣撐住，金屬膨脹型 M16 從 64 kN 掉到 15 kN

網友問的事

2018 年 1 月，日本 Yahoo!知恵袋有人問化學錨栓（接著型）鑽孔後的清孔。 他用類似滴管的工具把粉取出來，用刷子刷過，再把粉取一次，想知道 「少しでも粉が残っていたらまずいですか」，也就是只剩一點粉是不是就不行。 他鑽的孔是 12 mm，插的是三分（3/8 吋）全牙螺桿，插入 90 mm。

唯一的回答被選為最佳解答：削屑或粉塊留在孔底，接著力會下降，用空壓機吹最好，但你的做法也能有足夠的密著強度。 這個回答沒有給任何數字，也沒有說「下降」是多少。

要回答「粉留在孔裡會差多少」，得找有人把同一種錨栓分成清孔和不清孔兩組、拉到破壞的試驗。下面兩份日本公部門的資料各自做了一部分。

土木研究所：不清孔，平均少約 40%

川上明大、中村英佑、古賀裕久 2016 年在《土木技術資料》發表〈載荷方法與施工條件對接著系後置錨栓抗拉耐力的影響〉， 作者當時都在土木研究所先端材料資源研究中心。他們模擬三種現場常見的缺陷：孔周圍有裂縫、鑽孔後不清粉、孔裡積水，各自和標準施工比較。

「清掃不良」那一組，是讓鑽孔產生的切粉完全留在孔裡再施工。結果整理如下。

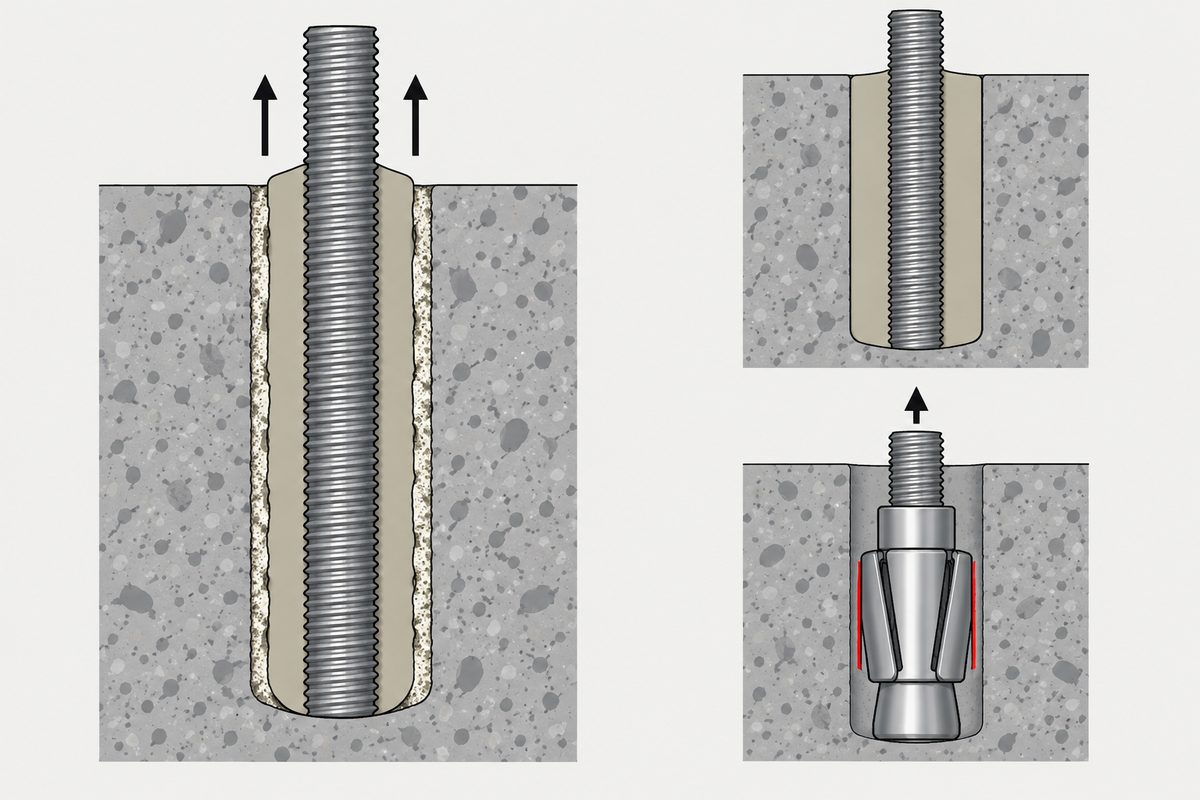

作者對清孔那一項的解釋是：殘留的切粉夾在孔壁和接著劑之間，阻礙了界面的付著，拉力傳不過去。 破壞位置也支持這個說法，增加的正是混凝土這一側的界面，不是錨栓和接著劑之間。 報告據此下的結論，原文是「接着系あと施工アンカーでは孔内の清掃が極めて重要」。

裂縫那一項值得工程師多看一眼。0.2 mm 是一般判斷混凝土裂縫要不要補修的參考值，試驗用的裂縫都比它細，平均耐力仍少了約兩成。這個約兩成同樣是水泥系、M16、埋深 80 mm、拘束式拉拔下的結果，0.2 mm 也只是補修判斷的參考，不是安全界線。 積水的影響最小，作者推測殘留的水讓接著劑形成一層脆弱層。

有一點要先講清楚：這組試驗用的是水泥系注入式接著劑。知恵袋那位網友沒寫用的是哪一種接著劑，國總研的試體則是樹脂系，兩者不能直接混用。 作者在結語也寫了，接著劑種類、錨栓種類、埋深或混凝土強度不同時，結果可能不同。

國總研的研究報告：孔鑽大了，兩種錨栓結果相反

第二份資料是國土技術政策總合研究所資料第 884 號（2017 年 3 月），是國總研與多家民間機構的共同研究報告書，不是期刊論文。 它的主題是非破壞檢查能不能找出後置錨栓的缺陷，第 6 章把做好的缺陷試體做拉拔試驗，看每一種缺陷實際少了多少耐力（M24 受千斤頂能力限制，載荷到 100 kN 即停止）。 錨栓鋼材是 SS400，M16 的降伏荷重是 36.8 kN。

這份報告沒有做清孔的對照，但做了孔鑽大和樹脂填充不足，正好接著回答「施工出錯會怎樣」。下表只列 M16 與 M24，數字照表-6.1.4。

樹脂膠囊型孔鑽大了 7 mm，照樣拉到鋼材破斷。報告推測，這是因為接著劑仍填滿整個孔長，剪力抵抗面積足夠。這是一支、一種產品、填滿的結果，不能推到注入式、其他產品或其他擴孔量。 87 比 84 多出來的 3 kN 不代表孔大比較強，兩支都是鋼材先降伏或斷掉，量到的是螺桿，不是付著。

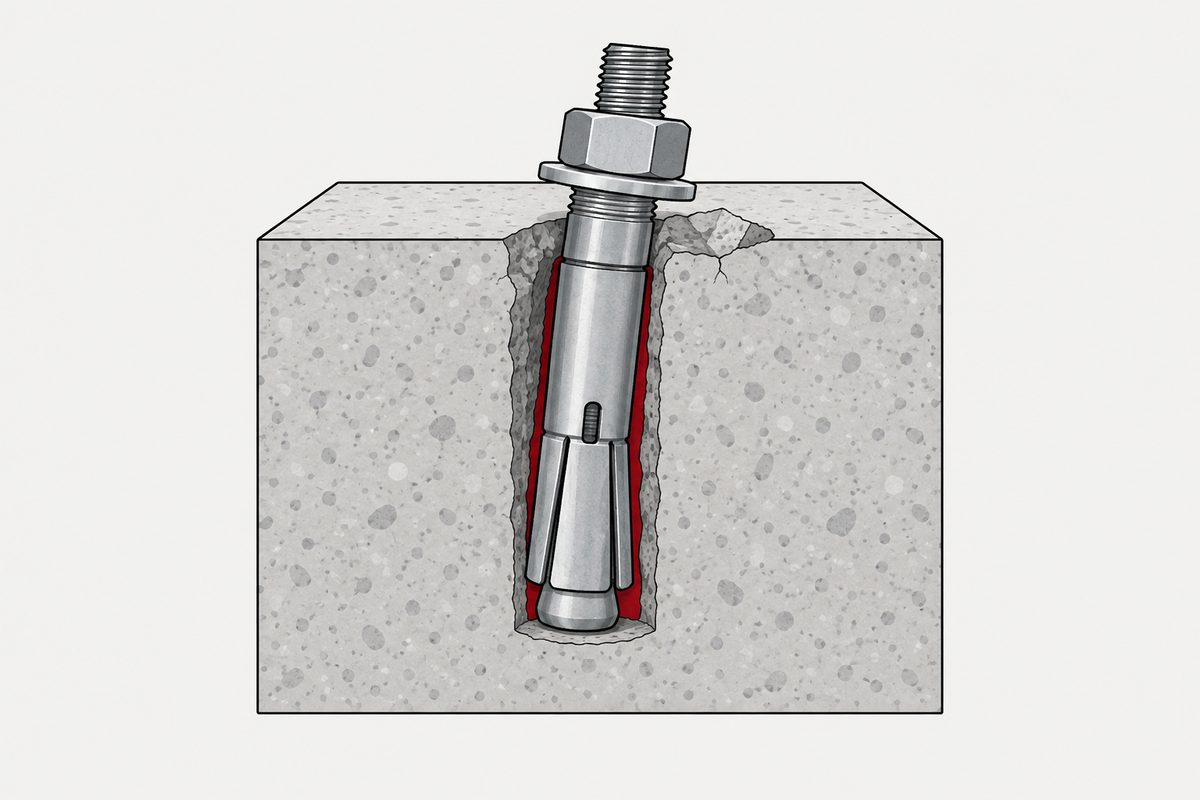

金屬膨脹型靠套管撐開、卡住孔壁固定，報告認為孔大了，撐開的固著作用就發揮不出來。M16 剩不到健全的四分之一，M24 在 4 kN 就付著破壞。 同一個「孔鑽大」，對兩種錨栓是兩回事。

樹脂填充不足的結果，說明了樹脂型的弱點在哪裡。

填充率 25% 的三組全都降了，空洞在孔底的那組最低。報告的解釋是錨栓越深的部分付著抵抗越大，空洞留在最深處，等於拿掉了最能出力的那一段。 報告用「孔底空洞」模擬往天花板打的上向施工。

另一項「付著不良」在孔壁貼紙，模擬付著幾乎無法期待的情況，樹脂注入 M16 只剩 6 kN。 同一項改用孔壁塗水泥漿模擬的那組則沒有下降，報告自己判斷是漿層太薄、沒有真正隔開，等於模擬沒有成功。 貼紙那一支給了一個極端值；殘留的粉塵介於兩者之間的哪裡，這份報告沒有回答。

每個條件在表中只有一個編號，看起來各只拉了一支，單一數字的波動無從估計。報告第 6.1.4 節自己的結論也是：缺陷內容與耐力的關係複雜，下降程度沒有規則性。

做完了才用非破壞檢查，多數判不準

同一份報告的主題是非破壞檢查，結果不樂觀：8 種檢查技術對這些缺陷試體，正確指出缺陷內容的約 20%，連「有檢出但內容不對」也算進去約 60%； 沒有一種技術找出全部低於鋼材降伏荷重的缺陷。填充不足（大）而空洞在孔底的那種，是被漏掉最多的兩項之一，半數以上的技術沒有檢出。

這批試體裡沒有「清孔不良」，孔沒清能不能事後查出，這份報告沒有回答；它能說的是，在報告測的 8 種技術下，樹脂沒填滿這類缺陷裝好之後不容易查出。報告沒有比較施工管理和事後檢查哪個可靠，本站的看法是，既然事後不容易查，施工當下照手冊做好比較實際。

現場照做的順序

下面是本站依兩份資料的結果整理的做法，量孔、注膠與現場拉拔這些步驟，兩份研究都沒有規定或驗證，以錨栓製造商的施工要領、核准文件與工程設計要求為準。本頁沒有讀特定廠牌的手冊，不給清孔次數。

1. 先分清楚是哪一種錨栓。 接著系（樹脂膠囊、注入式）靠孔壁的付著出力，怕的是粉和空洞；金屬膨脹型靠撐開卡住孔壁，怕的是孔大。檢查重點不同。
2. 鑽頭直徑照手冊，金屬膨脹型尤其不能放大。 國總研那支金屬套管式 M16，孔從 φ22.5 鑽到 φ26.5，耐力從 64 kN 掉到 15 kN。本站建議鑽完用孔徑量規確認。
3. 接著系照手冊的方法清孔。 土木研究所的標準施工用的是刷子加集塵機。知恵袋那位網友取粉、刷、再取粉的做法方向一樣；殘留少量粉會差多少，試驗沒有做。
4. 孔鑽大了的接著系錨栓，先算膠量夠不夠。 國總研那支孔大的膠囊型撐住，報告推測是因為接著劑仍填滿整個孔長。孔變大，容積變大，同一顆膠囊可能填不滿，那就落到上面填充不足的表格裡。這一點是本站的推論，報告只測了填滿的情況。
5. 注入式從孔底往外打，上向施工特別注意。 空洞在孔底時，填充率 25% 只剩 24 kN。注入時把管嘴伸到孔底、邊退邊打，確認孔口有膠溢出。
6. 避開裂縫，孔裡的水照手冊處理。 細於 0.2 mm 的裂縫，在川上等的試驗裡也少了約兩成。孔內積水的影響最小，但那是水泥系接著劑的結果，樹脂系能不能在濕孔施工要看產品說明。
7. 重要的錨栓做現場拉拔確認。 要確認付著，川上等用的是支點靠近孔口的拘束式拉拔；要看整體含混凝土錐狀破壞的耐力，他們建議支點間隔至少是埋深的 4 倍。

一支錨栓的設計容許拉力怎麼來、跟埋深與裂縫的關係，見壁虎螺絲能吊多重； 砌體裡的注入式錨栓怎麼評估，見砌體用化學錨栓的那個數字從哪裡來。 前一頁讀的 ETA-05/0069，安裝說明裡也列了清孔這一項。

這一頁不能下的結論

「約 40%」是切粉完全不清和照手冊清孔之間的差，而且是水泥系注入式接著劑、M16、埋深 80 mm 的結果。 它不能回答知恵袋那位網友的問題：清過但留下一點粉會少多少，兩份資料都沒有試驗。也不能直接套到樹脂系接著劑。 國總研的數字每個條件看起來各一支，不能當成平均值、設計值，也不能當成其他產品可接受的擴孔量或現場放行標準； M24 健全值表中寫 101 kN，方法又說載荷到 100 kN 停止，報告本身不一致。同一份報告裡 M18 的數據，本文與表格的編號對不起來，本頁不引用。 非破壞檢查的約 20%、約 60% 只適用於報告測的 8 種技術與那批模擬試體，其中沒有清孔不良。 川上等只評估拉力，結語寫明剪力、持續荷重、反覆荷重還要再研究。 兩份資料都沒有給吹幾次、刷幾次才算乾淨的標準。

這一篇屬於第 1 步，母材。完整的順序是母材、牙、頭型、驅動、表面處理、文件；至於為什麼順序做反了是重工而不是微調，見指定一顆螺絲。

常見問題

化學錨栓鑽孔後不清孔，強度會差多少？

土木研究所川上等 2016 年的試驗裡，接著系後置錨栓在切粉完全沒清的狀態下施工，拉拔耐力平均比清孔的低約 40%，混凝土與接著劑界面的付著破壞變多。這組用的是水泥系注入式接著劑、M16、埋深 80 mm。

清過孔但還有一點粉，會不會有問題？

這兩份資料都沒有試驗「留下少量粉」的情況，只比較了完全不清和照手冊清孔。實務上照接著劑施工手冊的方法與次數清孔，是目前能做的。

孔鑽大了，錨栓還能用嗎？

要看錨栓種類。國總研資料第 884 號裡，樹脂膠囊型 M16 孔從 φ19 鑽到 φ26，接著劑填滿時仍拉到鋼材破斷；金屬套管式 M16 孔從 φ22.5 到 φ26.5，耐力從 64 kN 掉到 15 kN。兩者都是各一支的結果，報告沒有給可接受的擴孔量；金屬膨脹型孔鑽大了，本站建議依製造商施工要領判斷，不要直接裝上去。

往天花板打化學錨栓要注意什麼？

國總研用「空洞在孔底」來模擬上向施工，但沒有量測上向施工形成孔底空洞的機率。它的試驗裡，注入式 M16 填充率 25% 時，空洞在孔底只剩 24 kN，空洞在孔口是 57 kN。本站建議注入時從孔底往外打，確認孔口有膠溢出；這不是報告規定的步驟，以施工要領為準。

參考資料

• 川上明大、中村英佑、古賀裕久（2016）—— 載荷方法と施工条件が接着系あと施工アンカーの引張耐力に及ぼす影響，土木技術資料 58(5):12–15（PDF）
• 國土技術政策總合研究所 他（2017）—— 國總研資料第 884 號，道路橋等の点検効率化等への計測・非破壊検査技術の適用性検証に関する共同研究（Ⅱ），共同研究報告書
• 同上 第 6 章：あと施工アンカーの不具合と引張耐力の関係性の検証（PDF）
• Yahoo!知恵袋（2018-01-14）—— ケミカルアンカー(接着)の下穴の掃除で質問です
• 壁虎螺絲能吊多重：同一支 M10，容許拉力從 418 到 969 公斤
• 砌體用化學錨栓的那個數字，是在你那顆磚上拉五次再減標準差

兩份資料由本站讀過全文（國總研只讀第 6 章與表紙）。「約 40%」「約 20%」照川上等 §3.2–3.3 的原文；國總研的 kN 值照表-6.1.4 逐列核對。國總研本文把 M18 的充填不足標成 No.24–26，與表-6.1.4（M18 為 No.27–30）不一致，本頁只引用表與圖-6.1.19 圖例一致的 M16 數據。
