電鍍廠照的是 1998 年版：墨西哥灣一具防噴器接頭的 36 支螺栓全斷，34–38 HRC 的螺栓依報告判讀在 2007 年版 ASTM B633 下要電鍍後烘烤，舊版的門檻卻是抗拉超過 1200 MPa

2012 年 12 月 18 日：接頭分開，36 支螺栓全斷

事情發生在 2012 年 12 月 18 日。Transocean 的鑽井船 Discoverer India 在墨西哥灣 Keathley Canyon 的 KC-736 礦區作業時，下部隔水管組件（LMRP）與防噴器組（BOP stack）分離，約 432 桶合成基鑽井液流入海中。 作業者 Chevron 向 BSEE 報告，原因是 LMRP 上的 H4 接頭螺栓失效。報告正文稱之為 GE Oil and Gas（報告括註 formerly Vetco-Gray）的 H4 接頭螺栓，附錄 B 則記載螺栓的原製造商是 US Bolt；螺栓長約 9 吋、直徑約 2 吋，材料是 4340 鋼。報告的時間軸與示意圖說明寫的是：固定這個接頭的 36 支螺栓全部斷裂。

後續處理的規模比單一事件大得多。GE 在 2013 年 1 月 25 日發出安全通告，列出受影響的螺栓批與件號，並附上檢查與扭矩試驗（torque test）程序；1 月 29 日的修訂版把召回擴大到全球，BSEE 同日發出第 303 號安全警示。 依報告，GE 為全球 361 個 LMRP 接頭提供了 10,982 支替換螺栓；GE 回報，截至 2013 年 8 月 1 日，在用或庫存的約 10,000 支裡退回了 1,318 支，其中 494 支來自墨西哥灣。 後續的比較分析與通告要求的檢查，也記錄了其他船的異常：Discoverer Americas 的螺栓在檢查與扭矩試驗中發現異常而拒收，Discoverer Clear Leader 在磁粒探傷時拒收，Deepwater Champion 的螺栓有腐蝕產物，Petrobras 10,000（P-10K）在服役約 2.5 年時發現斷裂的螺栓。

根因分析有兩份。報告正文寫 Chevron、Transocean 與 GE 在 2013 年 3 月 21 日啟動聯合根因分析（Combined RCA），時間軸則把同一天標為這份分析提交 BSEE 的日期。分析的結論是螺栓失效主要由氫脆造成的應力腐蝕開裂（stress corrosion cracking）引起；GE 沒有簽署它的最終版本。 BSEE 在 2013 年 1 月指派品質控制失效事件小組（QC-FIT）評估還會不會有其他螺栓失效，並提出降低風險的建議；這份頁碼編到第 55 頁的報告就是它的結果，2014 年 8 月發表，並經獨立技術顧問審閱。QC-FIT 同意氫脆是主要的失效機制，也同意 GE 認為聯合根因分析還不完整，但不同意把原因收斂成單一一項，這一點後面會回來談。

同一個標準號，兩個版次，兩個門檻

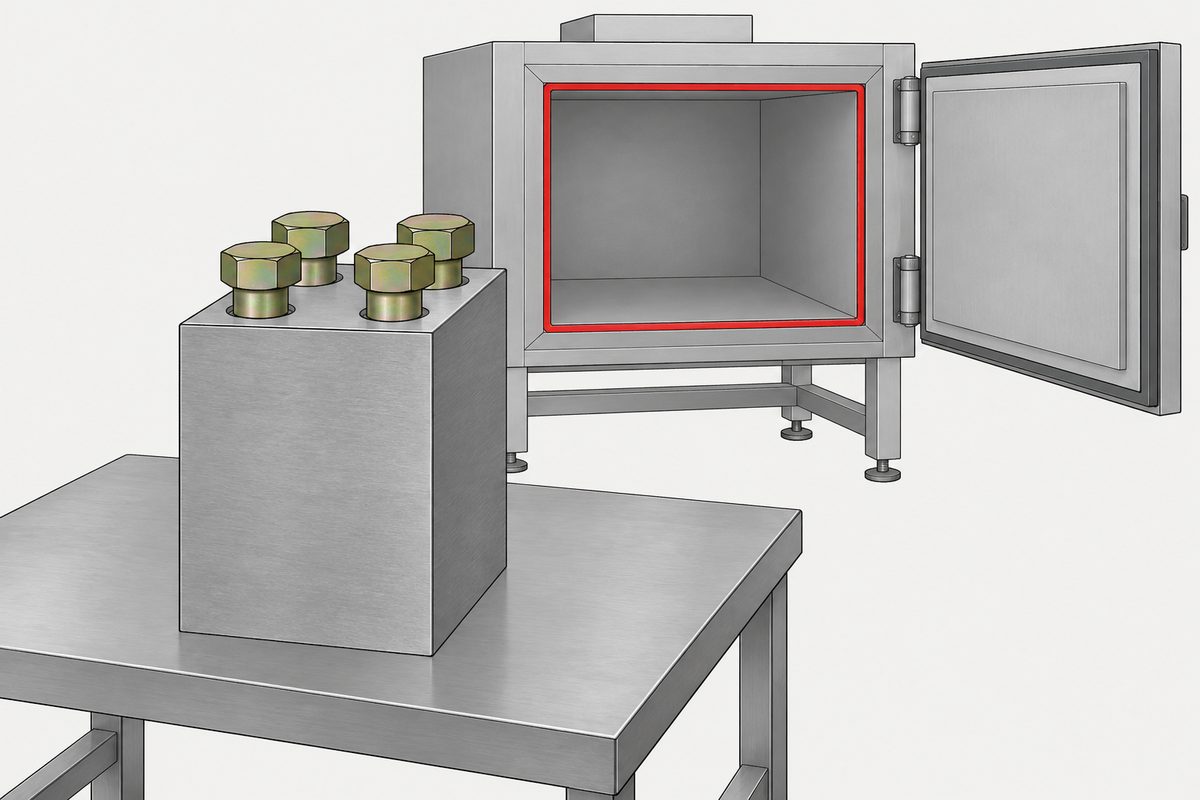

兩份分析都指到同一件事：螺栓電鍍後沒有做除氫烘烤（post-bake）。報告把漏做的重要原因，指向電鍍廠手上那份標準的版次。報告附錄 E 把 ASTM B633（鋼鐵上的鋅電鍍規格）1998、2007、2011 三個版次的烘烤門檻並排：

表 E.4 的 1998 年版那一格，MPa 欄寫的是 1000，與同一格的 174 ksi 對不上，相鄰內文寫的是「超過 174 ksi」。報告不同段落對 2007 年版門檻的寫法也不一致：正文寫「硬度超過 31 HRC 或抗拉超過 1000 MPa」，附錄寫「31 HRC 且抗拉超過 1000 MPa」。若採報告所列的設計最低抗拉 160 ksi（本站換算約 1,103 MPa），硬度與強度都高於新版所列的值；報告本身也判定應該烘烤。

再對照這批螺栓。報告寫 H4 螺栓的設計規格是硬度 34–38 HRC、最低抗拉強度 160 ksi。報告說，2007 年版之前，電鍍廠只能依抗拉強度判斷，因為標準沒有硬度門檻。 報告以設計最低值 160 ksi 對照 1998 年版的 174 ksi，判定依舊版不需要電鍍後烘烤；依 2007、2011 年版，31 HRC 的門檻低於螺栓的硬度下限 34 HRC，需要烘烤。這是報告的判定，本頁照錄。要補一句限制：最低規格不是實測值，也不是上限，單憑 160 ksi 無法排除實際抗拉強度超過 174 ksi。

這裡有兩處要讀細。第一，引用 2009 年原製造商試驗報告的那一段，寫的最低抗拉強度是 145 ksi，不是 160 ksi；報告對最低抗拉強度的記載不一致，兩個都是標為最低值的數字，都低於 174 ksi。 第二，Section II 同一條先寫螺栓沒有完成電鍍前、後兩道處理（did not receive both），接著明確寫「H4 螺栓有做電鍍前烘烤」；本頁依後句與摘要、其他段落，寫成缺的是電鍍後烘烤。

報告還指出一條本來可以補上的路。ASTM B850 是電鍍後除氫處理的指南，報告說它建議硬度超過 31 HRC、抗拉強度超過 145 ksi 的金屬做電鍍後烘烤，並判定依 1998 年版 B850，2007 到 2009 年間的這批螺栓應該要烘；報告的原句是：如果設計規格清楚引用了 ASTM B850，電鍍後烘烤的要求就會很清楚。 同一份附錄也轉述 B633 第 6.4 節的建議：抗拉強度高於 1700 MPa 的基材不應鍍鋅。站內〈1700 MPa 螺栓的延遲破壞〉讀的是另一項研究，談另一條氫的來路，也就是使用中的腐蝕；那是不同的案例，不是這批 H4 螺栓的證據。

為什麼四年沒人發現：電鍍在第三階

用錯版次是一個錯，四年沒有人看到是另一個，本頁更關注第二件。GE 當時的品質管理系統符合業界標準與驗證，但只認可、稽核第一階供應商，也就是 GE 直接的承包商；這批螺栓的鋅電鍍，是由第三階的次承包商做的。 報告附錄 B 記下 QC-FIT 走訪的幾家：原製造商 US Bolt、替這批螺栓鍍鋅鉻酸鹽的 Industrial Metal Finishing（IMF），以及替換螺栓改用的磷酸鋅廠商 S&S Plating。

依報告，IMF 在四年間一直使用舊版的 B633，這件事沒有被 GE 的品質系統抓到，也沒有被 API 這類第三方品質驗證機構、Transocean 或 Chevron 的承包商資格評估與設備機械完整性計畫抓到。報告記載 GE 已開始認可並稽核次階的螺栓製造、鍛造與熱處理供應商。 報告也寫到鍍層本身換過一次：2007 年以前，H4 螺栓用的是磷酸鋅系鍍層，用來延長在海上環境的保存期；2007 年以後改成鋅鉻酸鹽，目的是提高耐鹽水腐蝕，鋅作為犧牲陽極保護底下的鋼。替換螺栓則回到磷酸鋅，並指定電鍍後烘烤的處理時間（報告沒有寫出溫度與時數）。

次階的問題不只這一件。報告列出同一艘船在 2012 年 11 月的另一次失效：盲剪閘板與剪力閘板（BSR／SR）的螺栓在 15,000 psi 的試驗台壓力試驗中斷裂，原因是拉伸過載與熱處理不當造成的硬度問題，初步找到的因素是 GE 與次承包商之間的溝通與熱處理程序；ENSCO 8506 的隔水管也有類似失效。 2014 年 7 月，QC-FIT 收到另一家設備商海底接頭植栓失效的通知，初步指向次承包商的熱處理或硬度，分析當時尚未完成。報告因此建議，請 API 在品質規格 Spec Q1 裡處理多階次承包商的稽核與核准。

換句話說，「依 ASTM B633」在第一階手上是一個要求，傳到第三階時變成那家廠自己手邊的一份文件。現有的稽核與資格評估，都沒有發現那份文件是哪一年的版本。

烘烤之外，報告還質疑三件事

如果缺的只是烘烤，補上就結束了。QC-FIT 不這樣看：它同意根因分析的大部分結論，但不同意缺少電鍍後烘烤是唯一根因，認為氫致破壞可能是四件事的任意組合：沒有電鍍後烘烤、螺栓的硬度與強度偏高、雜散電壓，以及依 B633 把 SC 2 等級的鍍層用在海洋環境。後三件各有一段。

第一件是硬度。H4 螺栓是 4340 鋼，降伏強度等級 145 ksi，硬度 34–38 HRC；GE 說這樣的強度是把接頭兩半夾在一起、承受拉伸、彎曲與軸向載荷所需。報告把幾份海底用途的規定並排，指出它們的上限彼此不一致；這些規定的適用材料與用途各不相同，並列不代表它們直接適用於本案：

附錄 F 另轉述，NORSOK M-001 第 5.6.3 節建議浸水的結構用螺栓，強度等級不超過 ISO 898 的 8.8 級。報告正文把 NORSOK 和 API 6A、16F 一起列在 35 HRC，附錄 F 則把這個值寫在沃斯田鐵系不鏽鋼的條目下，本頁分成兩列。 報告也注意到，GE 送出的 10,982 支替換螺栓，硬度與強度和失效的螺栓相同；QC-FIT 認為，如果硬度與強度是因素之一，這些螺栓在某些情況下的風險可能較高。GE 回應說替換螺栓經第三方審查，不認為這個疑慮成立；GE 也開始提供一種螺栓硬度 34 HRC 的新接頭設計選項。

硬度這件事有前例。2003 年 5 月 21 日，Transocean 的 Discoverer Enterprise（BP Thunderhorse 專案）隔水管第 39、40 節之間的螺栓嵌件（螺帽）失效，隔水管約在海面下 3,200 呎處分離，約 2,450 桶合成基鑽井液外洩；嵌件與螺栓同樣是 4340，設計硬度規格同為 34–38 HRC（附錄 H 另記實測值：失效嵌件 34–39 HRC、失效螺栓 35–37 HRC）。 那次建議的補救是降低硬度與強度、外加電流陰極保護的電位不比 -950 mV 更負、取消熱噴鋁鍍層、加大螺栓直徑、把螺栓載荷降低約 10%。報告正文說這些補救「看起來已經執行」，附錄 H 另記 GE 稱補救部署在 14 座鑽機上，也寫 2012–2013 年失效的那些船，螺栓材料規格沒有修改；兩段涉及不同事件與部件，本頁不把它們當成矛盾。2005 年 Vetco-Gray 的產品通告指出，熱噴鋁鍍層與外加電流系統的組合，和硬度超過 34 HRC 的中高強度鋼發生的環境輔助開裂相關性高。

第二件是鍍層等級。2007 到 2012 年製造的 H4 螺栓，鍍的是 B633 Type II（有色鉻酸鹽轉化膜）、SC 2 等級，最小厚度 8 µm。報告整理的 B633 表格裡，SC 2 是「中等」使用條件：大多是乾燥的室內，偶有凝結、磨耗，例子是工具、拉鍊、拉出式層架、機械零件；最高的 SC 4 是 25 µm，例子是衛浴配件與電桿金具。 QC-FIT 依此認為，SC 2 是否適合海底用途並不確定。GE 不同意，認為那些例子是非強制的，而且依相關 API 標準，比 SC 2 厚的鍍層會讓組裝無法符合 API 要求。報告附錄 E 另寫，2012 年失效的那批螺栓是 2007 到 2009 年製造的。

第三件是陰極保護與油漆。根因分析記載部分螺栓頭缺漆：朝向防噴器、面向井孔的部分沒有油漆覆蓋，失效螺栓頭在朝向 LMRP 接頭本體的一側有腐蝕。報告的解釋是：裸露的面會從陰極保護的陽極吸取更多電流，產生氫，陰極保護電位越負，充氫的可能越高；這對本案的影響有多大，報告說不知道。 根因分析以陰極保護電位沿隔水管往下衰減為由，認為外加電流系統對 3,000 呎以下的電位沒有影響；QC-FIT 則指出 2003 年記錄的讀數已接近 2005 年通告警告的數值，需要更多分析。GE 表示已把 H4 組件出貨前的 100% 目視與紀錄加進檢驗計畫。

已知、有爭議、還不知道

三件事攤開之後，最好把這份報告確定的與不確定的分開。已知的是：兩份分析都認定螺栓主要因氫脆造成的應力腐蝕開裂而斷；電鍍廠照 1998 年版 B633 作業，螺栓沒有做報告判定依 2007 年版需要的電鍍後烘烤；GE 當時的品質系統只稽核到第一階。

有爭議的是：GE 沒有簽署聯合根因分析，認為真正的根因還沒確定，而且分析沒有處理震擊作業（jarring，以震擊工具在井內施加衝擊）的影響；QC-FIT 不同意缺烘烤是唯一根因；SC 2 鍍層是否適合海洋用途，GE 與 QC-FIT 讀法不同，報告建議請 ASTM 澄清。GE、Chevron、Transocean 三方都同意的一點是：震擊作業加上螺栓已嚴重劣化，加速了接頭分離；至於震擊是不是失效的原因之一，QC-FIT 無法下結論。

還不知道的是：震擊載荷的大小，GE 的有限元素分析在報告完成時仍在進行；這個接頭的安裝程序、紀錄與實際扭矩都拿不到，無從判斷安裝是否符合 GE 的限制；陰極保護對螺栓劣化的影響。報告也注意到多起事件發生在 Transocean 的船上，但說樣本太小，不能據此判斷它的操作或維護是否增加了失效機率。

從圖面與採購單這一側，能寫死的事

回到開頭那一行「鋅電鍍，依 ASTM B633」。以下是本站的讀法，不是 BSEE 對任何買方或供應商的要求；用途的硬度上限、鍍層等級與烘烤條件，應由負責設計的單位依適用標準決定。

先用一個假設的例子看那一行少了什麼。假設圖面只寫「鋅電鍍 ASTM B633 Type II，SC 2」，螺栓硬度 34–38 HRC。這一行沒有寫版次，沒有寫電鍍後要不要烘、烘多久，也沒有說誰來做。這些沒寫明的條件，可能留給下游自行解讀，要求在傳遞中走樣的風險就增加。

1. 寫版次，或寫明以哪一版為準。同一個編號在 1998 年版與 2007 年版的電鍍後烘烤門檻不同；新版加入硬度判準、降低強度門檻，依報告的判讀，正是這個改變決定了本案要不要烘。
2. 把烘烤寫成要求，不要只留給鍍層標準的門檻去推。報告自己的說法是：設計規格若清楚引用 B850，烘烤要求就會很清楚。烘多久、多久之內要進爐，站內〈烘 8 小時夠、12 小時多餘〉與〈防了鏽卻斷了〉分別談過。
3. 要求要能流到實際做的那一階。報告建議 API 在 Spec Q1 處理多階次承包商的稽核，並建議元件層級的追蹤。對買方來說，本站的讀法是：詢問電鍍與熱處理實際由誰執行，以及每一批的處理紀錄寫了哪一版標準與哪些烘烤條件。
4. 硬度與使用環境放在一起寫。報告比較的規定，適用材料與用途各不相同，涉及 32 到 35 HRC 的限制，而 H4 螺栓的規格是 34–38 HRC。哪一個上限適用，要先確認各規定的適用範圍，由設計端決定；圖面上同時寫出硬度範圍與使用條件，可以幫下游辨識需求，具體的鍍層與烘烤條件仍要明確指定。

最後一點提醒。站內〈那個氫脆試驗，標準自己說它不是驗收試驗〉讀過的那份標準，把它的試驗定位成製程控制的工具。這個案子明確缺的是電鍍後烘烤這道處理；收貨時多做一項檢驗，不等於補上了那道處理。

這頁不能說的

本頁讀的是 BSEE QC-FIT Report #2014-01 的全文。ASTM B633、B849、B850、F1941，以及 API、NACE、NORSOK 各標準，本站都沒有讀原文；表中的門檻與硬度值，是報告整理或引述的內容，不代表那些標準的現行版本，引用前要確認合約與設計所適用的版次，並查各標準本身。 報告依 1990 年的應力腐蝕曲線所作的門檻推論，本頁沒有採用。報告內部有幾處差異（表 E.4 中 1998 年版的單位、2007 年版門檻的「或／且」、最低抗拉強度 145 或 160 ksi、2013 年 3 月 21 日是聯合根因分析的啟動日或提交日），本頁在文中註明各採哪一段。報告以設計最低抗拉強度推出的「依舊版不必烘」是報告的判定，本頁照錄並註明限制。 160 ksi 約 1,103 MPa 是本站換算。本頁不評斷 GE、Transocean、Chevron 或各供應商之間的責任，報告本身也把震擊、陰極保護與安裝扭矩列為未能下結論的項目。本頁提出的是文件與採購溝通上的讀法，不替任何海底設備選定材料、鍍層或烘烤參數，也不代表本站或任何供應商具備特定的鍍層、烘烤或檢驗能力。

這一篇屬於第 5 步，表面處理。完整的順序是母材、牙、頭型、驅動、表面處理、文件；至於為什麼順序做反了是重工而不是微調，見指定一顆螺絲。

常見問題

鍍鋅的高強度螺栓，一定要做電鍍後烘烤嗎？

依 BSEE 報告的整理，ASTM B633 的 2007 與 2011 年版對硬度 31 HRC、抗拉強度 1000 MPa 以上的鋼要求電鍍後除氫烘烤；1998 年版的門檻是抗拉強度超過 1200 MPa，未列硬度門檻；報告不同段落對 2007 年版兩個條件用「或」與「且」連接。所以答案取決於螺栓的硬度與強度，以及合約與設計適用的是哪一版。本站沒有讀 B633 原文，實際要求應查適用版次，必要時比較現行版，並在圖面上明寫。

1998 年版和 2007 年版的 ASTM B633，差在哪裡？

就這份報告談的烘烤門檻：1998 年版只用抗拉強度判斷（電鍍後 1200 MPa、174 ksi 以上），2007 年版加入硬度 31 HRC，強度門檻降到 1000 MPa（145 ksi）。H4 螺栓是 34–38 HRC、設計最低抗拉強度 160 ksi；報告以這個最低值判定照舊版不必烘、照新版必須烘。最低值本身不能證明實際強度低於 174 ksi。

替換螺栓改回磷酸鋅，問題就解決了嗎？

報告沒有這樣下結論。GE 認為改回磷酸鋅並指定烘烤後可以信賴，理由是先前沒有失效紀錄、同一組防噴器下方接頭的磷酸鋅螺栓完好、替換螺栓經第三方審查。QC-FIT 則指出替換螺栓的硬度與強度和失效螺栓相同，建議業界進一步研究硬度、鍍層與陰極保護的關係。

圖面只寫「依 ASTM B633」，夠不夠？

這個案子顯示不一定夠：同一個編號在不同版次的烘烤門檻不同，而實際電鍍的次承包商用了舊版。報告認為設計規格若清楚引用 ASTM B850，烘烤要求就會很清楚。本站的讀法是在圖面或採購單上寫明版次、烘烤要求、硬度範圍與使用條件，並確認要求能流到實際執行的那一階；具體數值應由設計單位依適用標準決定。
