虎牌螺絲
鹽霧測試 500 小時，到底保證了什麼
結論先講：鹽霧是比較用的試驗，不是壽命預測。 ASTM B117 在自己的條文裡就寫了——試驗結果與實際使用壽命沒有普遍相關性。 所以報價單上的「500 小時」，說明的是同一台鹽水箱裡這批和那批表現接近， 不是這支螺絲在你的產品上能撐幾年—— 而且它連「算到哪一種鏽為止」都沒講。
兩個碼表，而多數規格一個都沒指定

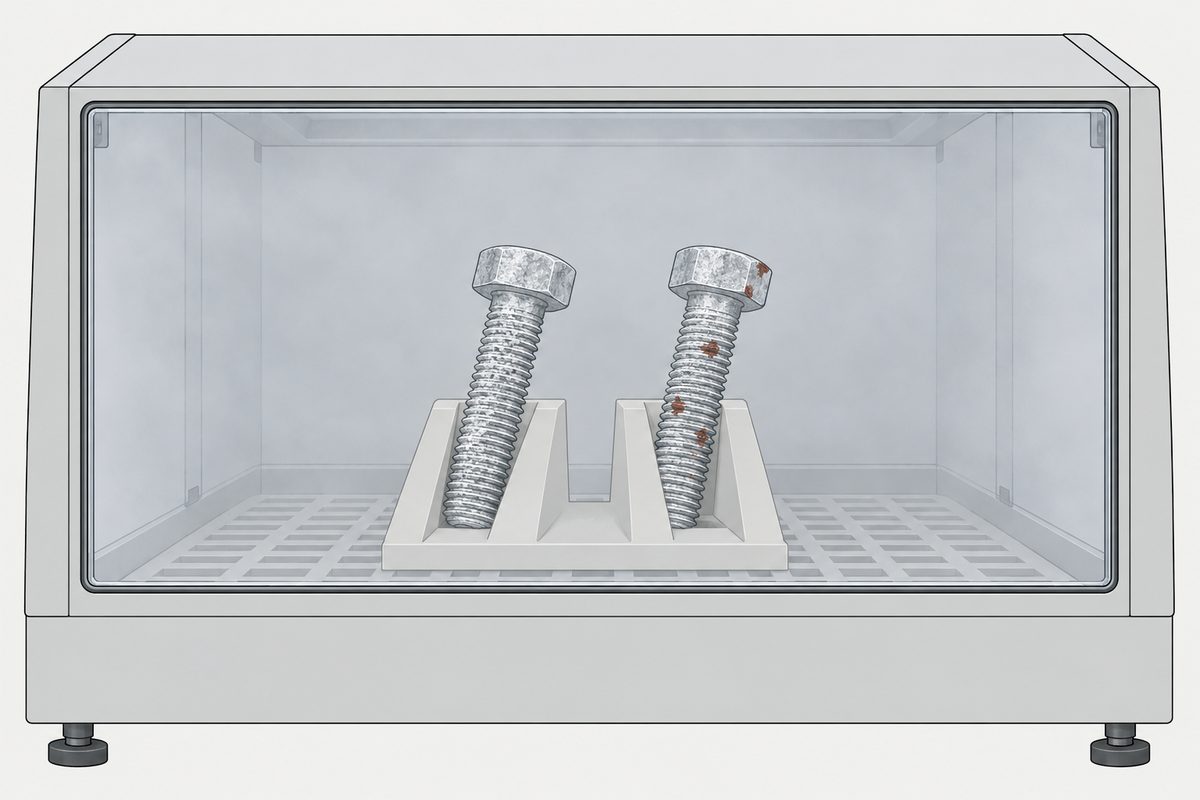

一支鍍鋅螺絲在鹽霧箱裡會失敗兩次，時間不同，意義也不同。
| 終點 | 在鏽的是什麼 | 代表什麼 |
|---|---|---|
| 白鏽 | 鋅層本身 | 鍍層正在做它該做的事。鋅先犧牲，鋼才不會鏽 |
| 紅鏽 | 底下的鋼 | 該處的鍍層已經被消耗完——保護結束了 |
沒有指定終點的「鹽霧 500 小時」不是規格，只是一個數字。 「500 小時出白鏽」和「500 小時出紅鏽」是兩種要求、兩種價格； 供應商照前者報價、你以為買的是後者，這中間不一定有人做錯事。 不寫清楚終點，等於什麼都沒約定。 另外，還沒鎖上去就出現的白鏽，是倉儲問題，不是鍍層問題。
這個數字真正有用的地方
它不是沒用。它只擅長一件事，而那件事值得花錢：
- 批與批之間的一致性。同一種鍍層、同一條線、同一台箱體——時數掉下來，就代表電鍍線上有東西變了
- 在同一組條件下比較兩種鍍層，當你正在兩者之間做選擇時
- 在出貨前抓到已經跑掉的製程——鍍層太薄、鈍化不良、鍍液污染
把它當製程監控的儀器讀，不要當保固讀。 對供應商該問的是 「幾小時、測過幾批、有一次偏低的時候你們做了什麼」—— 第二個問題才分得出「一張檢驗報告」和「一條受控的製程」。
那就要求更多小時——然後這個數字就不再代表什麼了
鹽水箱和真實環境，讓金屬腐蝕的機制不一樣：
- 箱子裡永遠是濕的。連續中性鹽霧、恆溫、沒有乾燥循環
- 真實使用是濕、乾、再濕。 而正是那個循環，讓鋅長出穩定的碳酸鹽層——鋅的長期防護大部分靠它， 而箱子裡它永遠長不出來
- 真實環境有氯離子，也有硫、紫外線、溫差與機械磨耗。箱子只有一個變數
所以排名會反過來。 防護靠「長出腐蝕產物」的鍍層，在這個試驗裡被扣分； 單純鋅比較厚的鍍層，在這個試驗裡被加分。 同一個產品上，箱子裡撐得比較短的鍍層，實際可能撐得比較久。 這不是試驗的缺陷——這就是它被設計出來的樣子，而標準本文也是這樣寫的。
試片不是零件
市面上大多數鹽霧時數是在平板試片上量的。螺絲不是平板，而且差別不只是外觀：
- 電鍍不會在牙上均勻沉積。 電流密度在牙峰最高、牙底最低，所以 鍍層最薄的位置，剛好就是零件應力最高的位置
- 頭下 R 角與十字槽也是低電流區—— 而十字槽同時還是組裝時起子會把鍍層刮掉的地方
- 滾鍍還會多一層零件間的分散。 滾桶轉動時零件互相遮蔽，埋在裡面比較久的那支，鍍得就比較薄
要問時數是不是在「你要買的那支零件」上量的。 同一缸鍍液，試片的數字和成品的數字不是同一個數字， 而且尺寸越小差距越大—— 零件越小，表面積落在低電流幾何上的比例越高。
讓這個數字有意義的四行
把圖面上的「鹽霧 500h」換成這四行：
- 鍍層標準與厚度等級——不是時數。時數是結果，厚度才是你在買的東西。M1.4 以下，牙的公差本身就限制了厚度能到多少
- 兩個終點分開寫。出白鏽的時數，以及出紅鏽的時數
- 在成品上測，以交貨狀態測——烘烤之後、任何後處理鈍化或封孔之後
- 測幾支、多久測一次。兩年前一批的一張報告，不叫製程監控
順序有差。 指定時數，供應商會為了那台箱子最佳化；指定鍍層、厚度與製程，供應商才會為了零件最佳化。 買製程，用試驗驗證——不是反過來。
什麼時候該改測別的
如果零件確實在戶外、而且這個決定很貴，那麼循環腐蝕試驗 ——濕、乾、高濕三段輪替，如 SAE J2334 一類 ——就是為了把中性鹽霧拿掉的那個乾濕循環放回去而設計的。 它比較貴、也比較久。這就是取捨： 中性鹽霧之所以便宜又快，正是因為它沒有打算貼近現實。
另外，在為了追一個防蝕數字而換鍍層之前，先 把重新驗證的成本算進去—— 換鍍層會改變摩擦係數，同樣的扭力會得到不同的夾持力。 那是接合的變更，不是表面處理的變更。
這一篇屬於第 5 步，表面處理。完整的順序是母材、牙、頭型、驅動、表面處理、文件；至於為什麼順序做反了是重工而不是微調，見指定一顆螺絲。
常見問題
鹽霧測試 500 小時，等於螺絲可以用幾年嗎？
不等於。ASTM B117 在自己的適用範圍就寫明，本規範提供的是受控的腐蝕環境，而試驗結果一般並未被發現能可靠預測使用壽命。時數是同一組條件下不同鍍層之間的比較，不是現場表現的預測。
白鏽時數和紅鏽時數差在哪裡？
白鏽是鋅層本身在腐蝕，那代表鍍層正在正常發揮作用——鋅先犧牲，鋼才不會鏽。紅鏽代表該處的鍍層已經被消耗完，底下的鋼開始鏽。兩者發生的時間差很多，所以沒有指定終點的鹽霧要求，等於沒有規定任何事。
為什麼鹽霧時數比較低的鍍層，實際反而可能比較耐？
因為機制不同。中性鹽霧是持續潮濕，真實暴露則是濕了再乾。乾燥循環正是鋅長出穩定碳酸鹽層的條件，而鋅的長期防護大部分來自那層膜，箱子裡它永遠長不出來。防護仰賴長膜的鍍層在試驗中被扣分，單純鋅較厚的鍍層則被加分。
鹽霧應該測平板試片還是實際的螺絲？
測實際零件，而且是交貨狀態。電鍍在牙上沉積不均——電流密度牙峰最高、牙底最低——所以鍍層最薄的位置剛好是應力最高的位置。滾鍍還會再增加零件之間的分散。同一缸鍍液，平板試片的數字和成品的數字不是同一個數字。
參考資料
- ASTM B117 — Standard Practice for Operating Salt Spray (Fog) Apparatus。其適用範圍即載明本規範提供的是受控的腐蝕環境，而試驗結果一般並未被發現能可靠預測使用壽命
- ISO 9227 — Corrosion tests in artificial atmospheres — Salt spray tests（ISO 對應標準，含 NSS、AASS、CASS）
- ISO 4042:2022 — Fasteners — Electroplated coating systems（鍍層厚度等級）
- SAE J2334 — Cosmetic Corrosion Lab Test（乾濕循環腐蝕試驗）
詢價
手上的圖面寫著「鹽霧 500h」但沒寫終點？ 連同使用環境與被鎖材質一起寄過來。 我們會回覆在你的牙徑下，那個要求對應到哪一種鍍層與厚度等級—— 包含「牙的公差吃不下這個厚度」這個答案， 而 M2 以下這個答案出現的頻率，比買家預期的高。
