手拉的拉帽歪到 3° 區間，分離力少了約 27%：先分清楚這和空轉不是同一個數字

提問：拉帽空轉，孔已經被挖大了

提問貼在 Yahoo!知恵袋的 DIY 分類，日期是 2025-07-18。發問者說拉帽空轉，最後硬拆下來， 孔變大了；想在同一個位置再做一個夠強的螺紋，問除了焊接還有沒有別的方法。 他也提到想再裝一次拉帽，但孔大了裝不牢。

5 則回答裡，一則說 M6 的話就改用 M8 的拉帽，孔已經擴大，同尺寸的無效； 一則說自己遇到圓孔可能打滑時，會用半圓銼在下孔外周銼幾道放射狀的溝再裝； 另外三則分別建議錨栓、擴孔改大螺栓、用大一號的鉚釘。

這些都是孔壞了之後的補救。發問者沒有說拉帽是用什麼工具、以什麼角度裝上去的，回答者也沒有問。 下面這篇論文處理的就是那個沒被問到的變數。

論文量的是哪一個力

Kim、Gu、Yi、Choi、Hong 在 2020 年的《Transactions of Materials Processing》（韓國塑性加工學會） 發表〈Accurate Fastening of Blind Rivet Nuts: A Study〉。他們的出發點是：拉帽多半用自動設備裝， 但少量多樣或板件維修時會用手動工具，這時拉帽的中心軸和板面不會總是垂直。 中心軸偏離垂直的角度，論文稱為 clamping angle（夾緊角，本文稱傾角），記作 α。

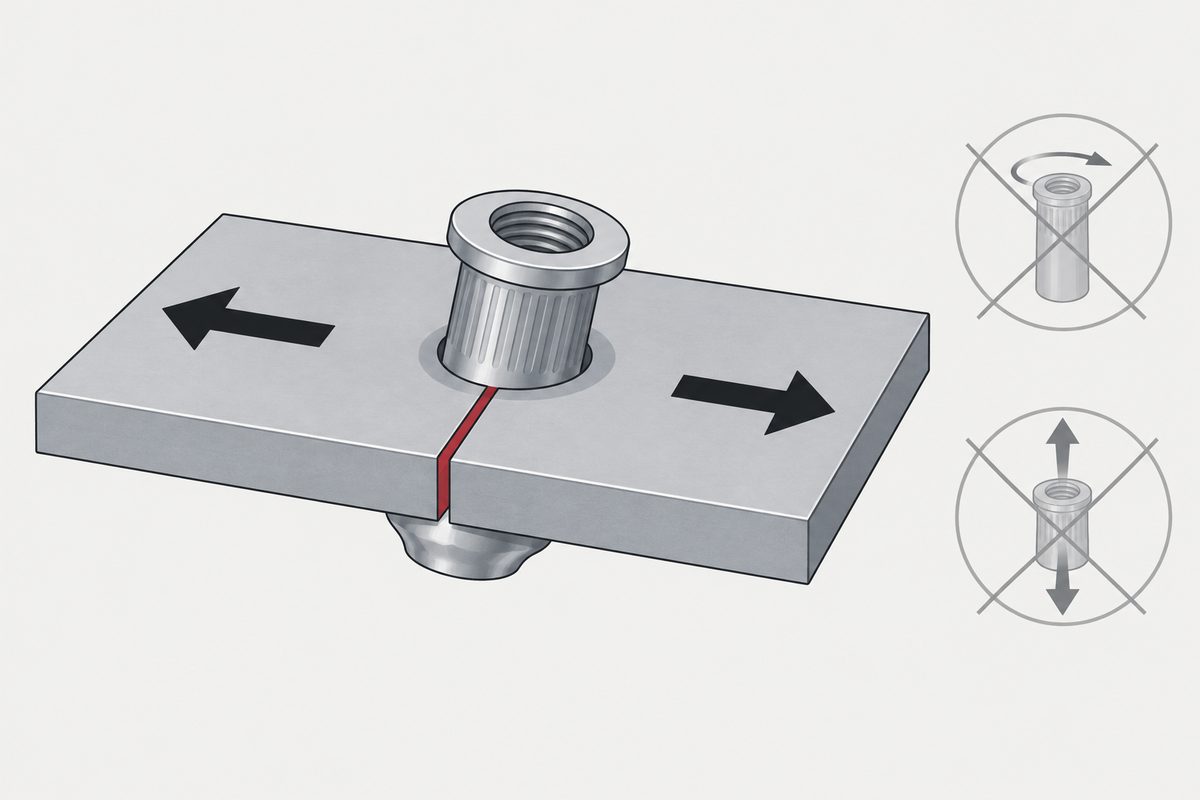

試片的做法是這篇最需要看懂的地方。他們在 2 mm 厚的 Al6061-O 鋁板上鑽孔， 再沿著孔的中心線把板切成兩半，每半 38 × 40 mm，各帶一個 φ9.25 mm 的半圓槽。 兩半拼起來就是一個完整的孔，把 M6 拉帽（材質 SWCH10A）裝進去，拉帽就跨在兩半之間。 接著用萬能試驗機夾住兩半，沿板面方向把它們拉開，記下最大荷重。

這個最大荷重，論文稱為分離力（separation force），並在文中明講它和實際夾緊力的方向不同： 夾緊力沿拉帽的軸向，分離力沿板面。兩者靠摩擦連起來，摩擦力等於靜摩擦係數乘上正向力， 而正向力就是拉帽壓住板的力。所以論文把分離力當成夾緊力的指標，不是夾緊力本身。 板要切開也是同樣理由：不切的話，板本身的應力會混進量測，量不到拉帽單獨的貢獻。

所以這篇不能直接回答「歪多少會空轉」。它回答的是「歪多少，作為夾緊力指標的分離力會少多少」，這些百分比不能直接當成實際軸向夾緊力的降幅。 夾緊力少了，抵抗轉動的摩擦可能也跟著少，這是本站的推論；論文沒有量轉動，下面講到空轉時都會標明是推論。

傾角與分離力：1° 區間 837 N，3° 區間 617 N

試片共 70 個，傾角從 0° 到 9°，以 1° 為一個區間；論文定義「n° 區間」是 n ≤ α < n+1， 所以「3° 區間」指 3.0° 到未滿 4°。各區間的平均分離力如下，比較的基準是 1° 區間，因為論文正文沒有給 0° 區間的平均。

百分比是本站用平均值重算的；3° 區間算出來是 26.3%，原文寫「約 27%」，差在進位，兩個都列出來。 論文另外描述了整體趨勢：傾角未滿 2° 時，分離力至少維持在 700 N 以上； 2° 起開始下降，3° 起降幅變大；超過 4° 大約在 400 N 持平；超過 6° 就都在 400 N 以下。

同一個區間裡的試片，分離力也不一樣。論文把這歸因於拉帽外徑與板孔的公差，兩者讓拉帽和板的接觸面積不同。 論文沒有列出各區間有幾個試片、離散有多大，所以上表只能讀成平均的走勢。

為什麼歪了就壓不緊：兩側的接觸變化不對稱

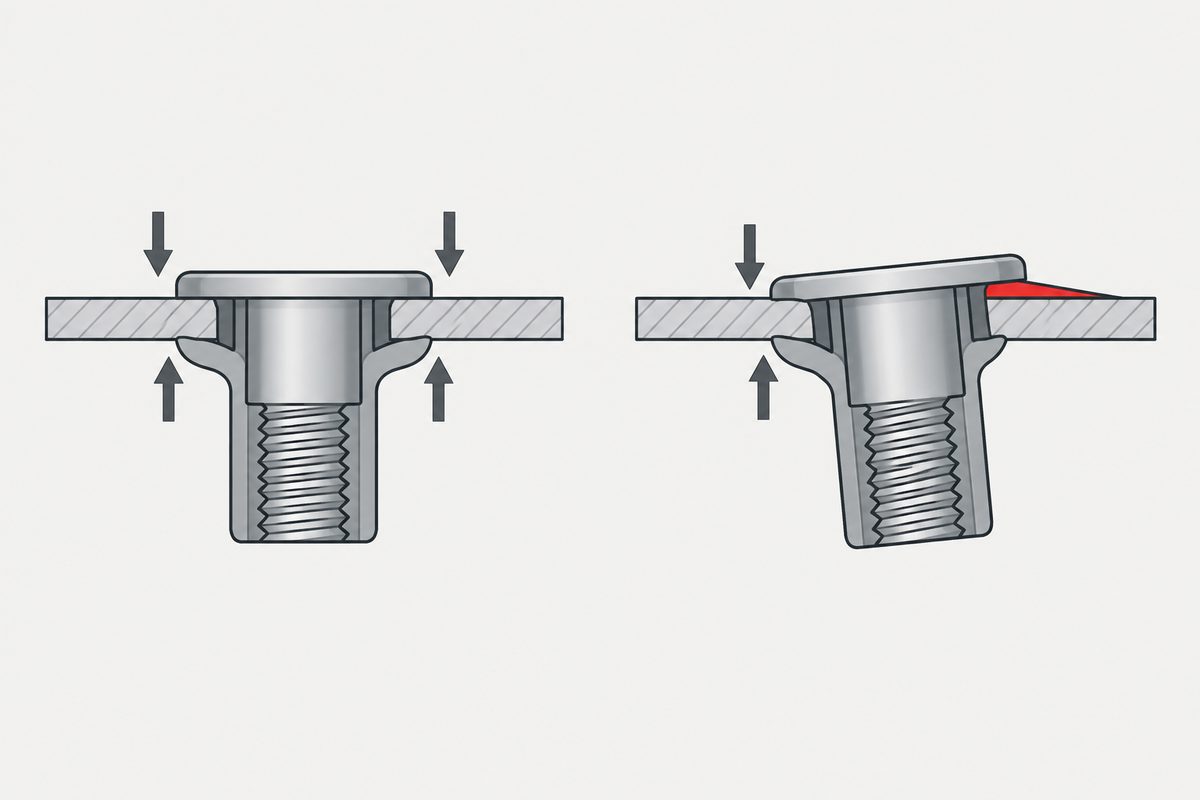

拉帽的原理是拉帽槍的螺桿鎖進拉帽，往上拉，拉帽背面那段薄殼被壓扁鼓出，形成一圈壓接凸緣， 和頭部一起把板夾住。拉帽歪了，頭部和凸緣就不會平貼在板上。

論文用有限元素分析（AFDEX，約 30 萬個元素）在傾角 0° 到 5° 之間每 1° 算一次，在螺桿上升 6 mm 的時點量凸緣與板的接觸面積，列出 1°、3°、5° 的結果。 結果是傾角越大，拉帽頭部與板之間的縫越寬，接觸面積越小。傾斜那一側的面積變化大， 另一側從一開始就壓著，變化小。

「論文的推算」那一欄要小心讀。直接拿面積比，1° 到 3° 只少了 15.7%。 論文再假設面積的變化只發生在傾斜那一半（31.2 mm²），所以把 15.7% 乘以 2，推成約 32%； 5° 用同樣方法得到 44.2%。這兩個數和實驗的 27%、53% 接近，論文據此說接觸面積可以當分離力下降的參考指標。 模擬直接算出的面積減少量是 15.7%，32% 是再加上一個假設之後的數字。

同一段分析還有一個和施工有關的發現。螺桿上升到 5 mm 以上，鼓出的凸緣讓拉帽第一圈牙和螺桿之間出現間隙； 到 6 mm 以上，第二圈牙開始變形，過了最大荷重牙就開始損壞。第二圈牙一旦變形，之後要鎖的固定螺栓就鎖不進去。 這是這個 M6 模型的數字，換尺寸不適用，但它說明拉過頭也會壞事。

角度是從哪裡來的

論文結論的第一條：手動施工時，傾角來自拉帽與板孔之間的間隙。孔比拉帽外徑大，拉帽在孔裡就有空間歪。 前人的研究（論文引的 Manes 等，2011）只考慮到 2°，而論文認為手動施工的角度一般會超過 2°，這是他們做這題的理由。

把這條放回提問：孔已經被硬拆挖大了，間隙比原來更大，同一支拉帽重新裝，能歪的空間也更大。 回答說「同尺寸的無效」，從這個角度看也說得通。這是本站把論文的機制套到提問上的推論，論文沒有測擴大的孔。

現場可以照做的：裝之前、裝的時候、裝之後

論文的建議只有兩句：傾角要維持在未滿 3°，而手動施工很難保證，需要治具。下面是把這兩句變成可以檢查的步驟。 論文沒有給孔徑公差或拉帽槍的設定值，那些照拉帽廠商的型錄。

裝之前：孔照型錄鑽，不要鑽大。 間隙就是傾角的來源。舊孔被挖大了，回答者建議改大一號（M6 改 M8）。本站的建議是改大一號時照新尺寸型錄的孔徑把孔修整，讓間隙回到型錄值； 同一號硬塞進大孔，間隙還在。這是本站依論文的機制整理的做法，論文沒有驗證。

裝的時候：讓拉帽槍垂直於板面。 量產件就照論文說的做一個導引治具；只有幾顆時，本站建議至少在拉之前從兩個方向（相隔約 90°）看一次槍身是否垂直。 另外照型錄設定行程，論文的模擬顯示拉過頭會把牙拉壞。

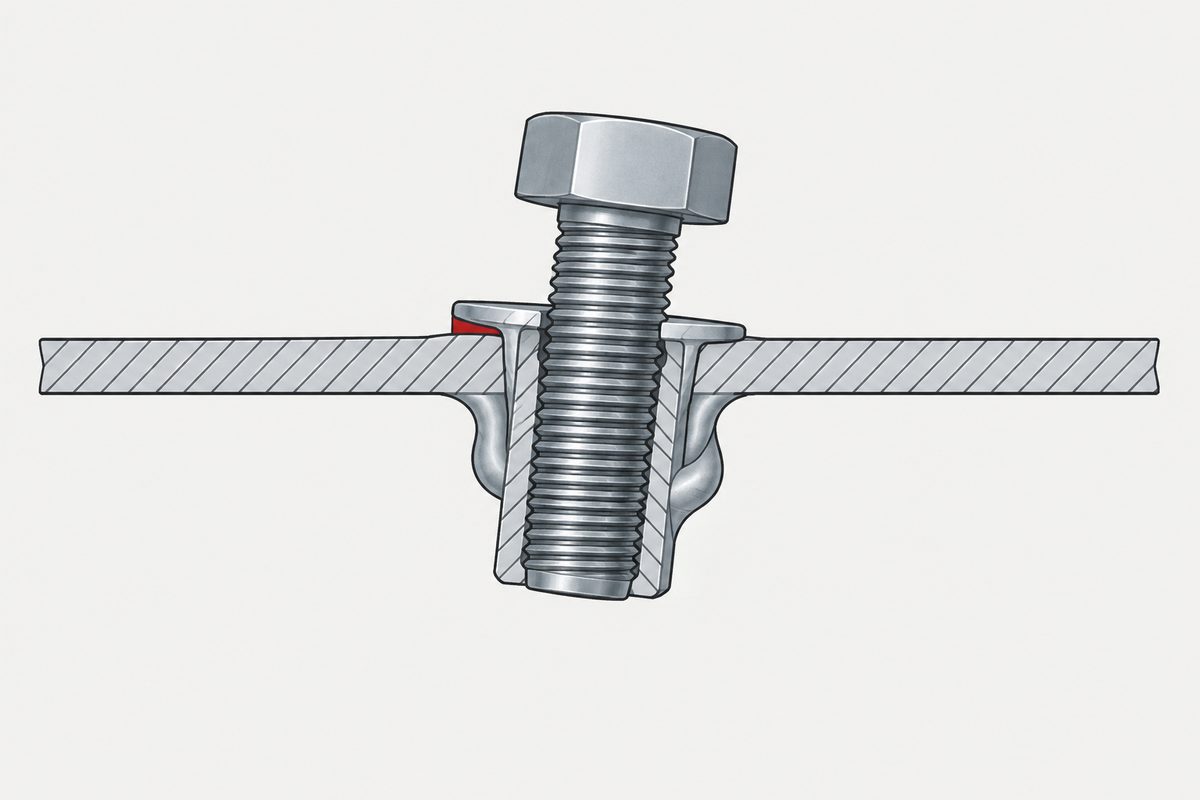

裝之後：鎖一支長螺栓上去，用角尺量偏移。 這是本站依幾何關係提出的檢查構想，論文沒有提出也沒有驗證；實際讀數還會受螺紋間隙、螺栓直度與量測基準影響。 傾角只差幾度，換成長度比較好讀。下表是螺栓露出 50 mm 處相對垂直線的偏移量，本站用三角函數換算。

用 50 mm 長的螺栓去量，偏移約 2.6 mm 對應 3°，也就是論文說要避免的角度（本站換算，沒有扣掉上面那些誤差）。 頭部下面也可以看一眼：論文的模擬裡，傾角越大，頭部一側和板之間的縫越寬。但論文沒有把「看得到縫」定成判定標準，看到縫時再用螺栓量角度。

如果問題是空轉。 論文沒有量空轉，所以這裡不給角度上限。能說的是：空轉時先別只怪拉帽，回頭看它是不是歪著裝的、孔是不是比型錄大； 要防轉，回答者在孔緣銼放射狀溝的做法，本站的理解是靠形狀擋住轉動，和夾緊力是兩件事；回答者沒有給試驗數據。 薄板為什麼要用拉帽，見板太薄，就咬不住螺紋了； 拉帽和其他襯套各自假設了什麼母材，見母材當不了螺帽的時候。 同樣是單面施工的拉釘，有自己的強度等級，見拉釘也有強度等級。

這一頁不能下的結論

論文量的是分離力，是夾緊力的指標，不是空轉扭力，也不是軸向拉出力；「歪了比較容易空轉」是本站推論。 試驗只有一種組合：M6、SWCH10A 拉帽、2 mm 厚的退火鋁板 Al6061-O，而且板是切成兩半的，和一整塊板的受力不同； 鋼板、其他尺寸、其他拉帽形狀都不能直接套用 3° 這條線。傾斜方向固定在一個方向，沒有比較不同方向。 比較基準是 1° 區間，論文沒有給 0° 區間的平均；結論裡「比 0° 少 50%」的說法在正文找不到對應的數字。 論文只給 70 個總試片數，各區間的試片數、原始數據與離散都沒有公開。 接觸面積來自有限元素模型（螺桿當剛體、摩擦係數固定 0.05、只分析 0° 到 5°），是把匯出影像的像素數積分算出來的，不是實體試片的量測；32% 又是再加一個假設的推算。 拉過頭的 5 mm、6 mm 只屬於這個 M6 模型。

這一篇屬於第 1 步，母材。完整的順序是母材、牙、頭型、驅動、表面處理、文件；至於為什麼順序做反了是重工而不是微調，見指定一顆螺絲。

常見問題

拉帽裝歪了，分離力會差多少？

依 Kim 等 2020 年對 M6 拉帽在 2 mm 鋁板上的試驗，傾角在 3° 區間（3° 到未滿 4°）時，平均分離力 617 N，比 1° 區間的 837 N 少約 27%；5° 區間 393 N，少約 53%。分離力是夾緊力的指標，不是空轉扭力或軸向拉出力。論文建議傾角維持在未滿 3°。

這篇論文的「分離力」就是拉帽空轉的扭力嗎？

不是。分離力是把切成兩半的板沿板面拉開所需的最大荷重，論文用它當夾緊力的指標。空轉扭力是繞拉帽軸轉動的力，這篇沒有量。夾緊力少了，抗轉的摩擦可能跟著少，但那是本站的推論。

手拉的拉帽為什麼會歪？

論文的結論是拉帽和板孔之間的間隙。孔比拉帽外徑大，手持拉帽槍時拉帽就有空間傾斜。孔被挖大之後，間隙更大，同一號拉帽重裝也更容易歪；這一點是本站推論，論文沒有測擴大的孔。

裝好之後怎麼檢查有沒有歪？

本站的做法是鎖一支長螺栓上去，用角尺量它偏離垂直的距離。螺栓露出 50 mm 時，3° 大約是 2.6 mm 的偏移（本站換算；這個檢查法論文沒有驗證）。頭部下面一側出現縫可以當提醒，但論文沒有把它定成判定標準。

參考資料

• Kim、Gu、Yi、Choi、Hong（2020）—— Accurate Fastening of Blind Rivet Nuts: A Study（韓文論文），Transactions of Materials Processing 29(6):331–337
• Yahoo!知恵袋（2025-07-18）—— リベットナットが空回りしてしまい、結果無理やり外しました（提問與 5 則回答）
• 母材當不了螺帽的時候
• 板太薄，就咬不住螺紋了

論文全文由本站讀過，試片、傾角區間、平均分離力與接觸面積照原文；相對 1° 區間的百分比、15.7% 以外的直接面積比（22.1%）與螺栓偏移量為本站計算。知恵袋的提問與 5 則回答全部讀過，引用處為轉述。
